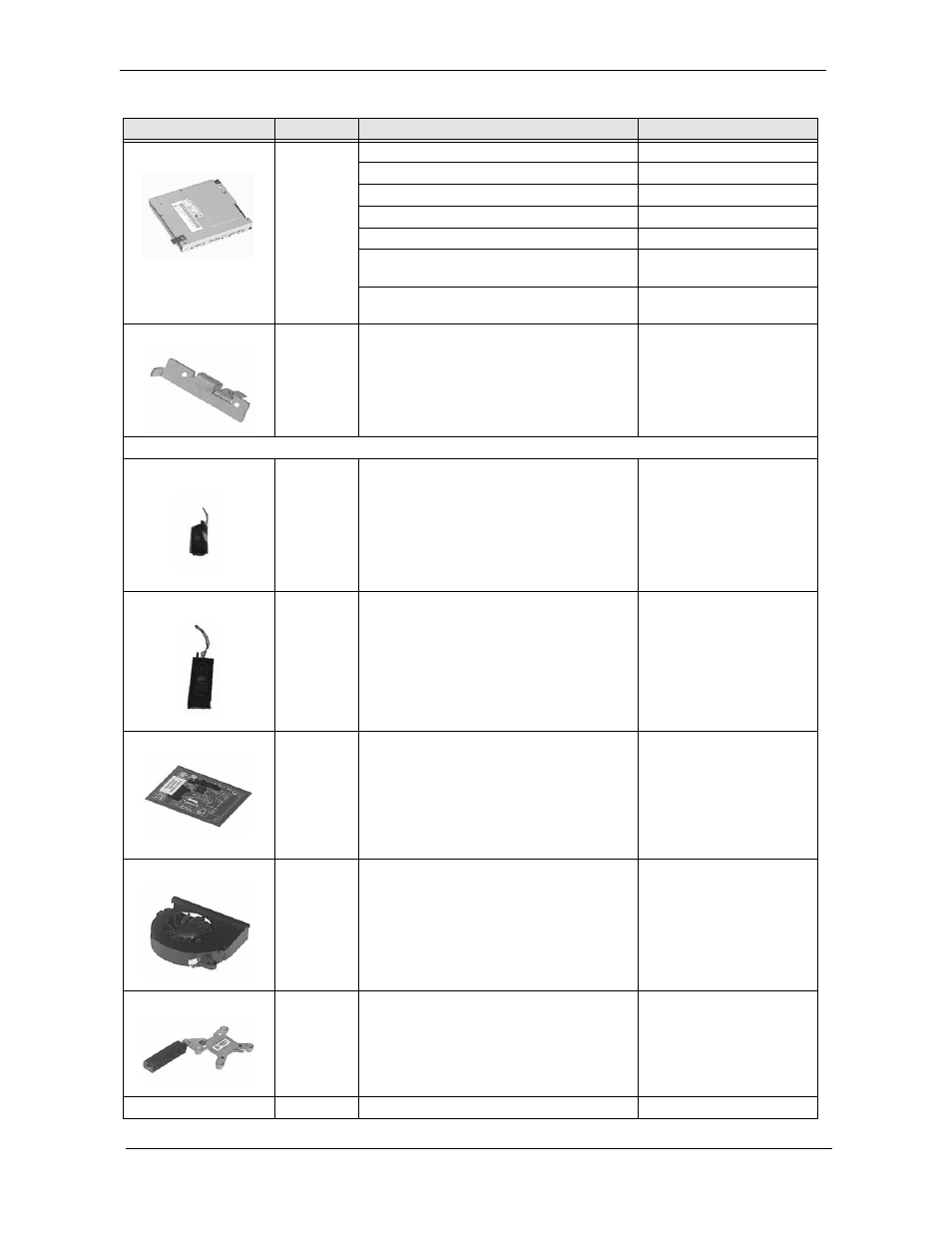

106

Chapter 6

101-DVD
ASSY

CD-ROM DRIVE 24X QSI (SCR-242-S)

KD.24X03.001

CD-ROM DRIVE 24X SAMSUNG (SN-124P)

KD.24X02.001

DVD-ROM DRIVE 8X TOSHIBA (SD-2612)

KV.08X01.001

DVD-ROM DRIVE 8X HLDS (GDR-8081N)

KD.80803.001

DVD-ROM DRIVE 8X LITEON (LSD-081)

KV.08X04.001

DVD-RW COMBO DRIVE 8X TOSHIBA (SD-
R2212)

KO.08X04.001

DVD-RW COMBO DRIVE 8X KME
(UJDA730CP)

KO.08X03.001

NS

OPTICAL LOCK

22.T18V5.001

Others

007-Logic
Upper

SPEAKER-R

23.T18V5.002

008-Logic
Upper

SPEAKER-L

23.T18V5.003

107-Logic
Upper

TOUCHPAD (BACK SIDE)

56.T18V5.001

NS

FAN

31.T18V5.001

315-The
System

HEATSINK

23.T18V5.001

NS

MIDDLE COVER NAME PLATE

40.T18V5.001


No.

Partname And Description

Part Number
