B-7 OPERACIÓN B-7
CONTROLES INTERNOS DE CONFIGURACIÓN
El Panel Avanzado de la Precision TIG 375 tiene las
siguientes funciones de control adicionales que se
configuran utilizando el Interruptor DIP (S1) localizado
en el panel interno de esta opci
ó n.
El acceso a este panel interno se logra removiendo los
dos tornillos que aseguran las esquinas superiores del
panel de control frontal de la Precision TIG y oscilando
el panel de control hacia abajo para dejar al descu-
bierto el panel montado en la superficie de la tarjeta de
Control de la Precision TIG:
• LAS TARJETAS DE CONTROL CONTIENEN COM-
PONENTES SENSIBLES ESTÁTICOS
• A fin de evitar daños posibles a estos compo-
nentes, asegúrese de hacer tierra tocando la hoja
de metal de la máquina al tiempo que maneja o
configura los componentes de la caja de control
interna.
------------------------------------------------------------------------

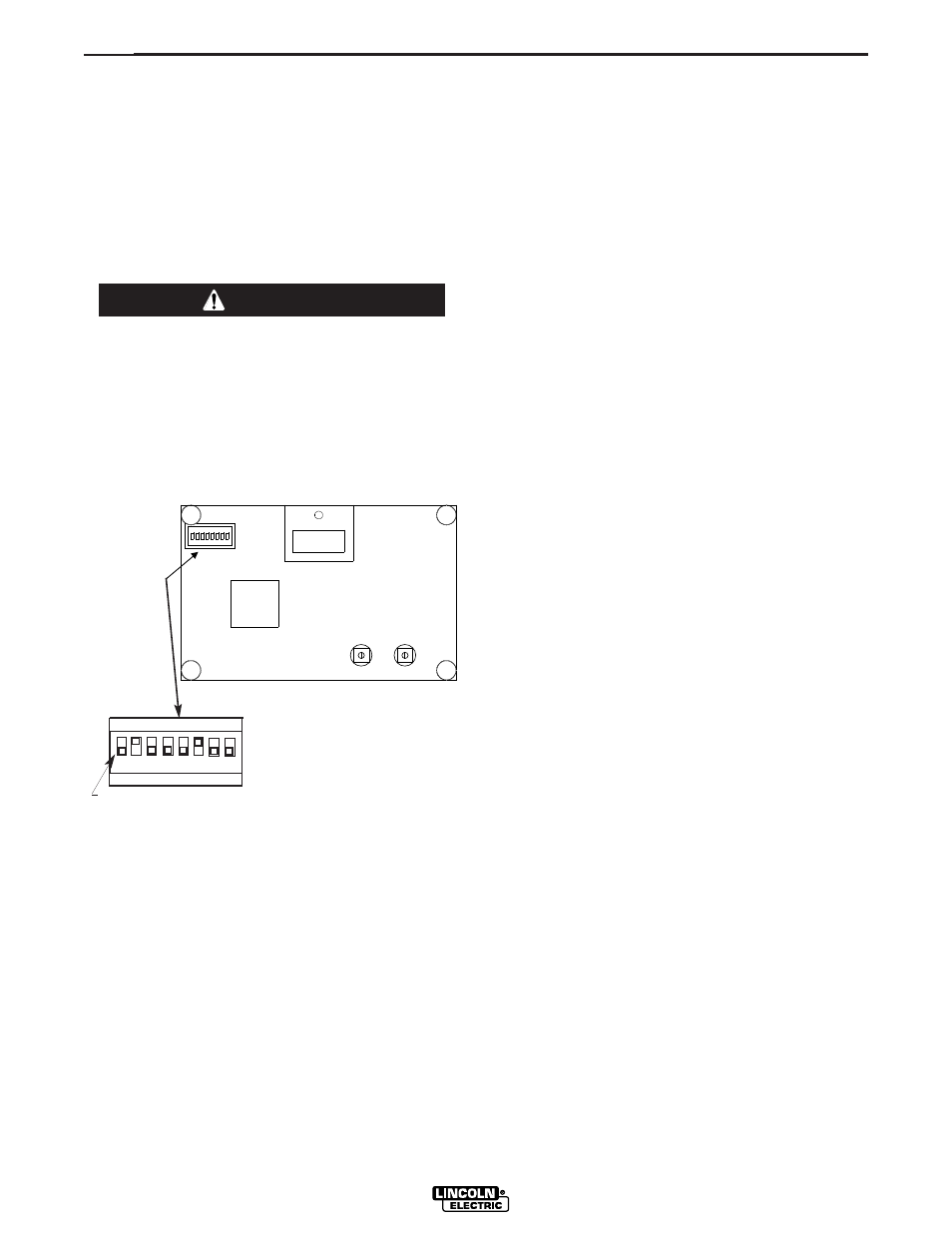

PANEL AVANZADO DE LA PRECISION TIG
(Panel Interno)
POSICIONES DEL INTERRUPTOR DIP (CONFI-
GURACIONES DE FÁBRICA)
FUNCIONES DE SOLDADURA CON VARI-
LLA REVESTIDA
Las siguientes selecciones de funciones del interruptor
DIP trabajan
ú nicamente cuando la Precision TIG se
establece en el modo de Varilla. (Vea el Elemento 3):
• Interruptor #6 Nivel de Arranque en Caliente –
Proporciona una pulsaci ó n de “ elevaci ó n ” de salida
extra en la formaci ó n del arco para mejorar el inicio
del mismo. Est á establecido de f á brica para un nivel
(alrededor del 50% extra) que es normalmente con-
veniente para la mayor
í a de las aplicaciones de sol-
dadura con varilla revestida.
ON – Se usa el nivel de Arranque en Caliente (tal y
como se env í a).
OFF – No Arranque en Caliente.
• Interruptor #7 Nivel de Fuerza de Arco – Evita la
"fragmentaci ó n" del electrodo al proporcionar corri-
ente de salida extra si el voltaje de arco cae por
debajo del nivel requerido para sostener el arco de
soldadura. Los niveles establecidos de f
á brica Alto
(+65%) y Bajo (+12%) son seleccionables y conve-
niente para la mayor
í a de las aplicaciones de sol-
dadura con varilla revestida.
ON – M á s alto para un arco “ m á s agresivo ” , a
menudo conveniente para electrodos tipo
6010.
OFF – Fuerza de Arco M á s Baja (tal y como se env í a)
para un arco "m á s suave" con electrodos 7018
o de tipo general.
• Interruptor #8 (NO FUNCIONAL ACTUAL-
MENTE)
FUNCIONES DE SOLDADURA TIG
Las siguientes selecciones de funciones del interruptor
DIP trabajan
ú nicamente cuando la Precision TIG se
establece en el modo TIG (Vea el Elemento 3):
• Interruptor #1 Extensión de Tiempo de
Preflujo/Postflujo*
(Vea el Elemento 9)
ON – Duplica los rangos de tiempo.
OFF – Rangos de tiempo est á ndar (tal y como se
env í a).
• Interruptor #2 Función de Reinicio de Gatillo de
2 Pasos (Vea la Figura B.3)
ON – Reinicio Habilitado (tal y como se env í a).
OFF – Reinicio Inhabilitado.
• Interruptor #3 Función de Reinicio de Gatillo de
4 Pasos (Vea la Figura B.4)
ON – Reinicio Habilitado
OFF – Reinicio Inhabilitado (tal y como se env í a).
• Interruptor #4 (NO FUNCIONAL ACTUALMENTE)
• Interruptor #5 Nivel de Llenado de Cráter (Vea el
Elemento 7)
ON – El nivel es la capacidad m í nima de la m á quina
(2A)
OFF – El nivel (tal y como se env í a) es la configu-
raci ó n de Salida M í nima (igual que el nivel de
Inicio).
