B-3 OPERACIÓN B-3
1. INTERRUPTOR DE ENCENDIDO - El interruptor de
l í nea de entrada ENCIENDE o APAGA la ali-
mentaci ó n, como lo indica en el estado on
u
off en
la pantalla digital del panel frontal.
2. INTERRUPTOR DE POLARIDAD – El interruptor
de encendido giratorio tiene 3 posiciones para las
selecciones CD-, CA y CD+ para la polaridad de sol-
dadura de salida del Electrodo.
3. INTERRUPTOR DE MODO – El interruptor de
modo permite la selecci ó n posicionado vertical-
mente de dos modos de soldadura de la m á quina.
El modo seleccionado est á indicado por una luz del
panel de color que permite ver la configuraci ó n de la
m á quina a distancia:
3.a Modo de VARILLA REVESTIDA (Posici ó n
superior) – Luz del panel roja
La DESCARGA ELÉCTRICA puede causar la
muerte.
• Cuando la Fuente de Energía esté
ENCENDIDA en el modo de VARILLA
REVESTIDA los circuitos del Electrodo
tanto de los cables de la antorcha TIG
como de VARILLA REVESTIDA están eléc-
tricamente ENERGIZADOS para Trabajar.
------------------------------------------------------------------------
• El modo de Varilla Revestida CC se puede utilizar
para soldadura de varilla revestida de fines ge-
nerales (SMAW ) dentro de la capacidad de la
m
á quina. La capacidad est á muy limitada para el
desbaste de aire carb ó n de arco (AAC).
• En este modo, las terminales de salida se activan
el é ctricamente ENERGIZADAS, el flujo de gas no
se activa y se fijan los niveles de ENCENDIDO
ENERGIZADO y FUERZA DE ARCO, o el selec-
cionable Panel Avanzado (Consulte Secci
ó n B-7 ),
sin ajuste del panel frontal.
3.b Modo TIG (Posici ó n inferior) – Sin luz del panel.
• Cuando el Interruptor de Polaridad se establece en
CA, el modo TIG proporciona alta frecuencia con-
tinua a fin de estabilizar el arco para la soldadura
TIG de CA.
Hi-Freq. se encienda despu é s de un tiempo de pre-
flujo con el cierre del interruptor de inicio de arco, y
se apaga cuando el arco desaparece* despu
é s de
abrir el interruptor de inicio de arco.
* El voltaje de Arco y la corriente se leen para determi-
nar si el arco se ha establecido o no.
PRECISION TIG 375
CONTROLES Y CONFIGURACIONES
El Panel de Control Frontal contiene las perillas e interruptores necesarios para ajustar la operaci ó n de la
Precision TIG 375, con luces indicadoras de funci ó n y una pantalla electr ó nica para voltios y amperes. Los
componentes se describen a continuaci ó n:

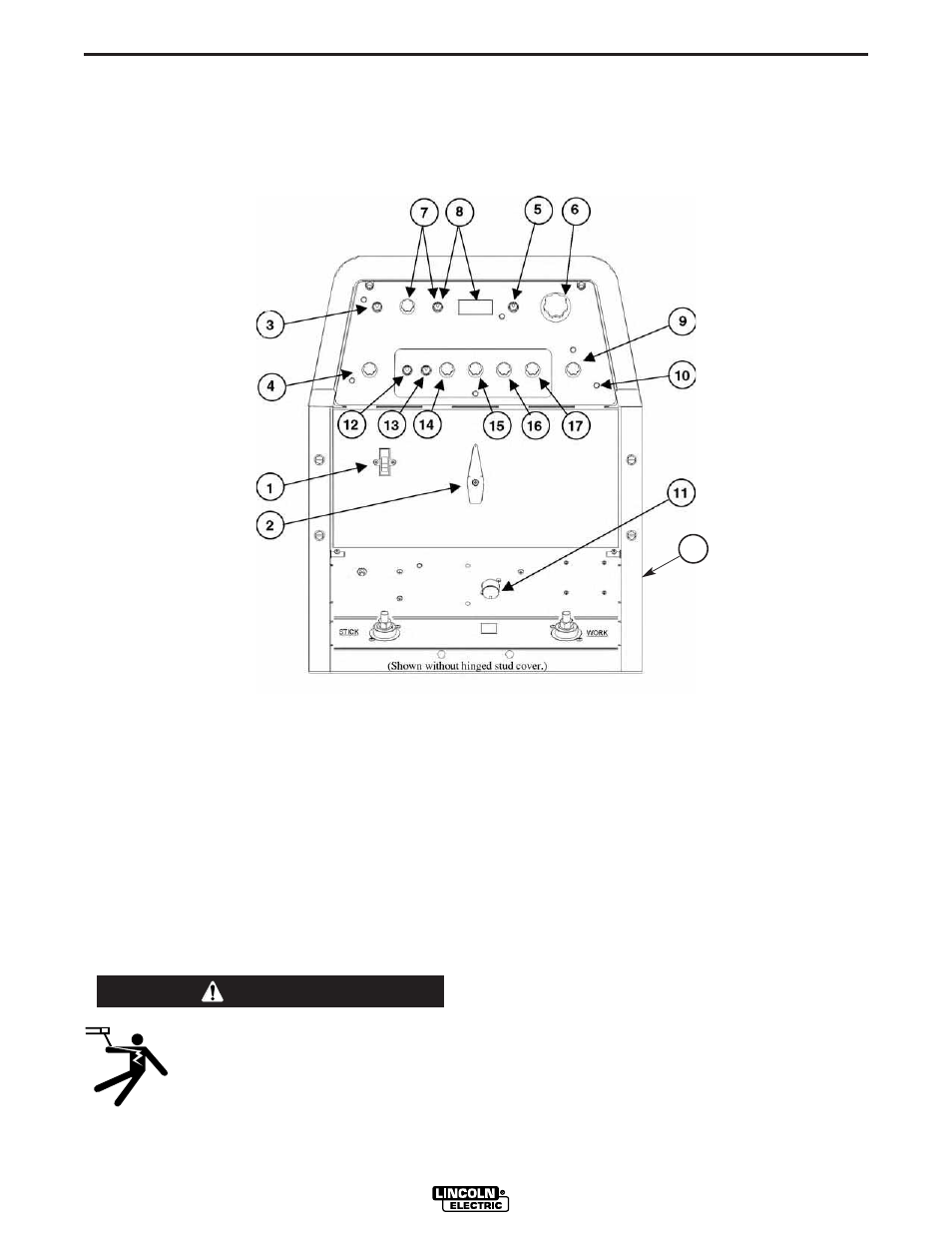

FIGURA B.1 - PANEL DE CONTROL
ADVERTENCIA
1. INTERRUPTOR DE ENERG Í A
2. INTERRUPTOR DE POLARIDAD
3. INTERRUPTOR DE MODO
4. CONTROL DE BALANCE DE CA
5. INTERRUPTOR DE CONTROL
LOCAL / CORRIENTE REMOTO
6. CONTROL DE SALIDA M Á XIMA
7. CONTROL DE SALIDA M Í NIMA E
INTERRUPTOR DE PANTALLA
8. MEDIDOR DIGITAL E INTERRUP-
TOR DE PANTALLA
9. TIEMPO DE POSTFLUJO
10. LUZ DE APAGADO T
É RMICA
11. RECEPT Á CULO REMOTO
12. INTERRUPTOR DEL GATILLO
13. INTERRUPTOR DEL MODO DE
PULSACI Ó N
14. CONTROL DE FRECUENCIA DE
PULSACI Ó N
15. CONTROL DE TIEMPO DE
ENCENDIDO DE % DE PULSACI Ó N
16. CONTROL DE CORRIENTE DE
RESPALDO DE PULSACI Ó N
17. TIEMPO DE CA Í DA DE PENDIENTE
18. CONTROL DE INTENSIDAD DE ALTA
FRECUENCIA (NO SE MUESTRA LA
UBICACI
Ó N Ú NICAMENTE)
