ICE-CV-D25501/N26001 COM Express Module
Page 19

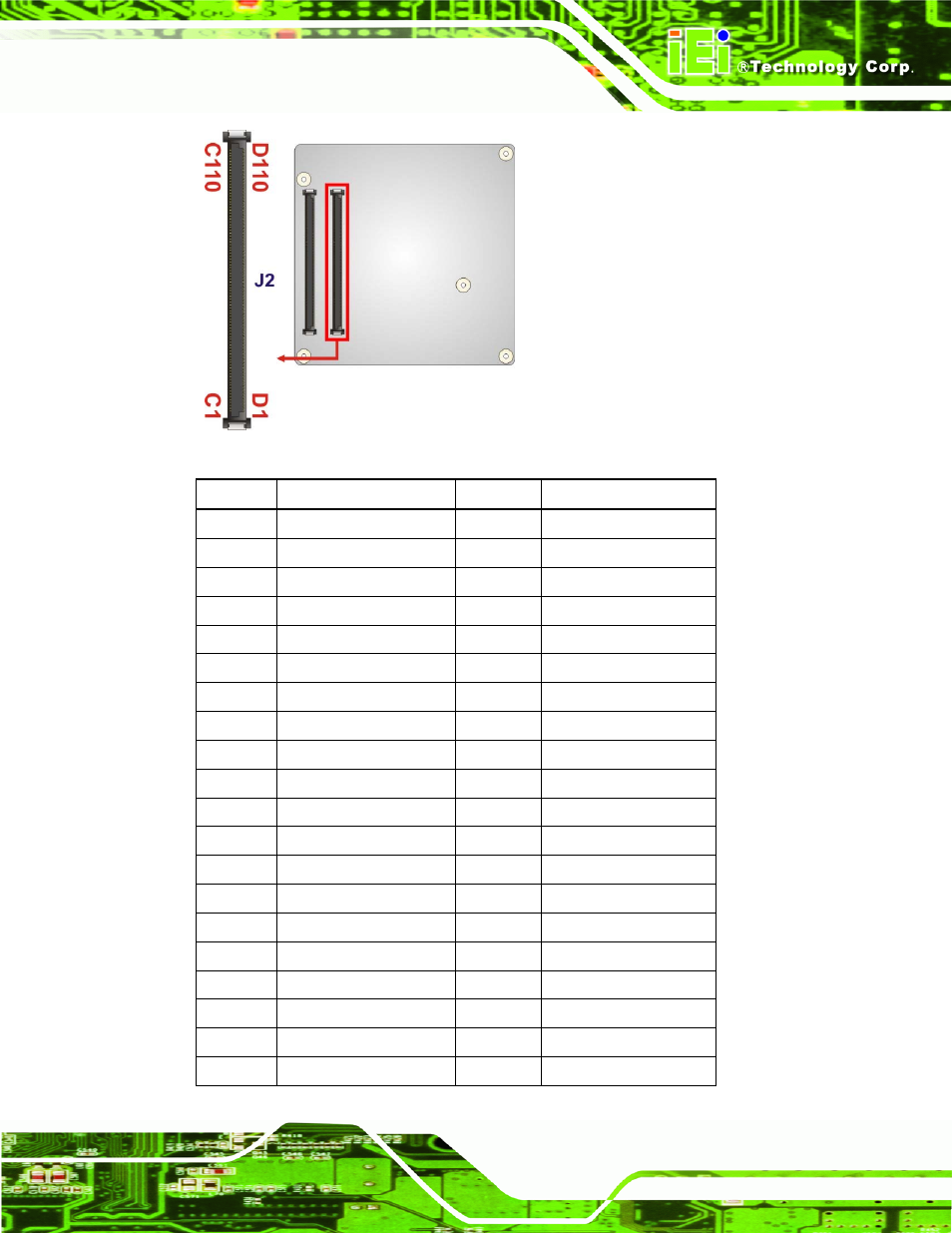

Figure 3-3: COM Express Connector CD Location
Pin No. Description Pin No. Description
C1 GND0 D1 GND15
C2 GND D2 GND
C3 USB_SSRX0- D3 USB_SSTX0-
C4 USB_SSRX0+ D4 USB_SSTX0+
C5 GND D5 GND
C6 USB_SSRX1- D6 USB_SSTX1-
C7 USB_SSRX1+ D7 USB_SSTX1+
C8 GND D8 GND
C9 RSVD D9 RSVD
C10 RSVD D10 RSVD
C11 GND1 D11 GND16
C12 RSVD D12 RSVD
C13 RSVD D13 RSVD
C14 GND D14 GND
C15 RSVD D15 DDI1_AUX+
C16 RSVD D16 DDI1_AUX-
C17 RSVD D17 RSVD
C18 RSVD D18 RSVD
C19 RSVD D19 RSVD
C20 RSVD D20 RSVD
