Pin Description
Pin Description
1 SPI_VCC
2 GND
3 SPI_CS
4 SPI_CLK
5 SPI_SO
6 SPI_SI
7 NC
8 NC
Table 3-19: SPI Flash Connector
3.2.18 USB Connectors (Internal)
CN Label:
USB0_1, USB2_3 and USB4_5
CN Type:
8-pin header (2x4)
CN Location:
See
801H
Figure 3-20
CN Pinouts:
See
802H
Table 3-20
The 2x4 USB pin connectors each provide connectivity to two USB 1.1 or two USB 2.0
ports. Each USB connector can support two USB devices. Additional external USB ports
are found on the rear panel. The USB ports are used for I/O bus expansion.

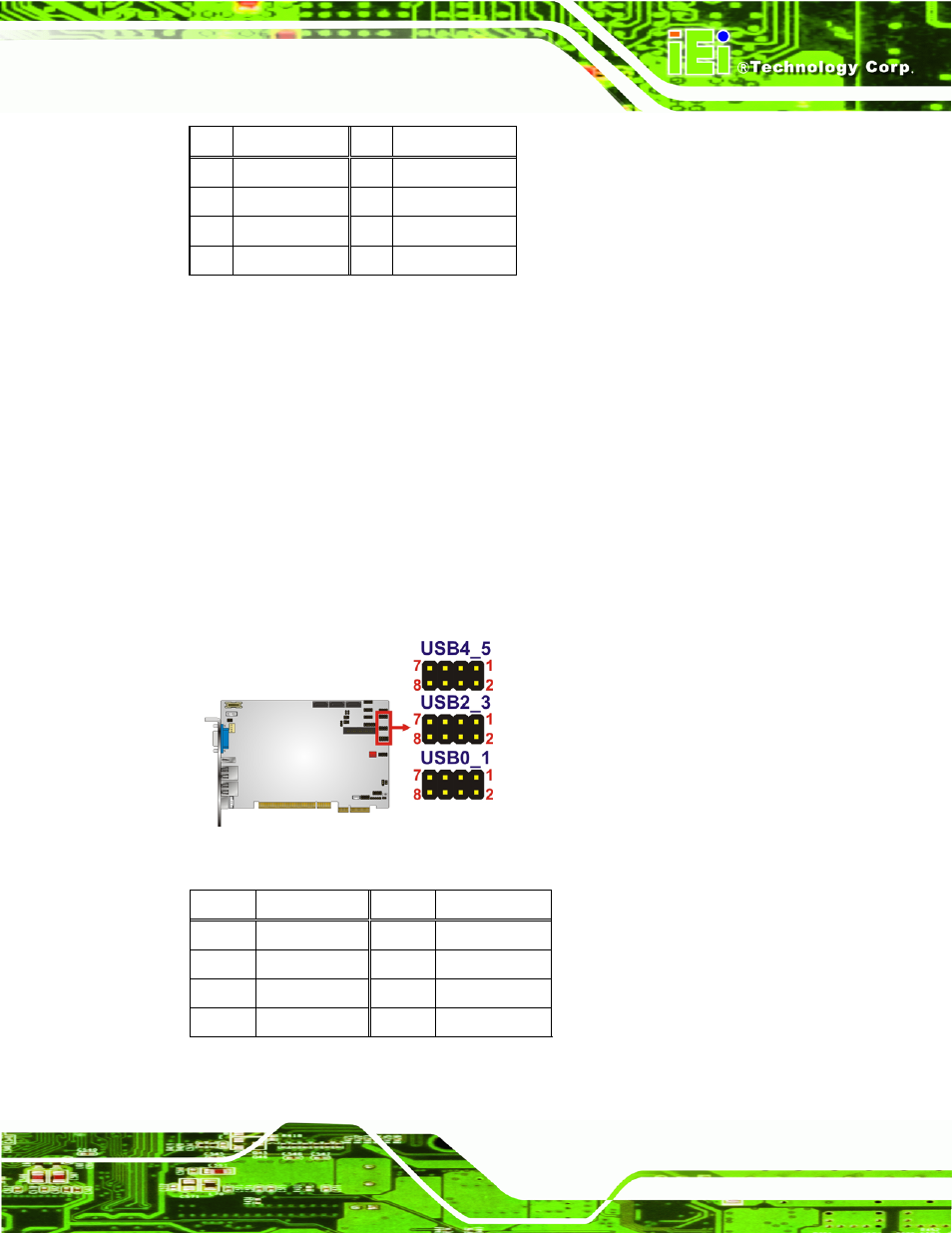

Figure 3-20: USB Connector Pinout Locations
Pin Description
Pin Description
1 VCC
2 GND
3 DATA-
4 DATA+
5 DATA+ 6 DATA-
7 GND
8 VCC
Table 3-20: USB Port Connector Pinouts
