PICOe-PV-D4251/N4551/D5251 User Manual

Page 27

3.2.13 SATA Drive Connectors

CN Label:

SATA1, SATA2, SATA3

CN Type:

7-pin SATA drive connectors

CN Location:

See

793H

Figure 3-15

CN Pinouts:

See

794H

Table 3-15

The SATA connectors connect to SATA hard drives or optical drives with data transfer

speeds as high as 3 Gb/s.

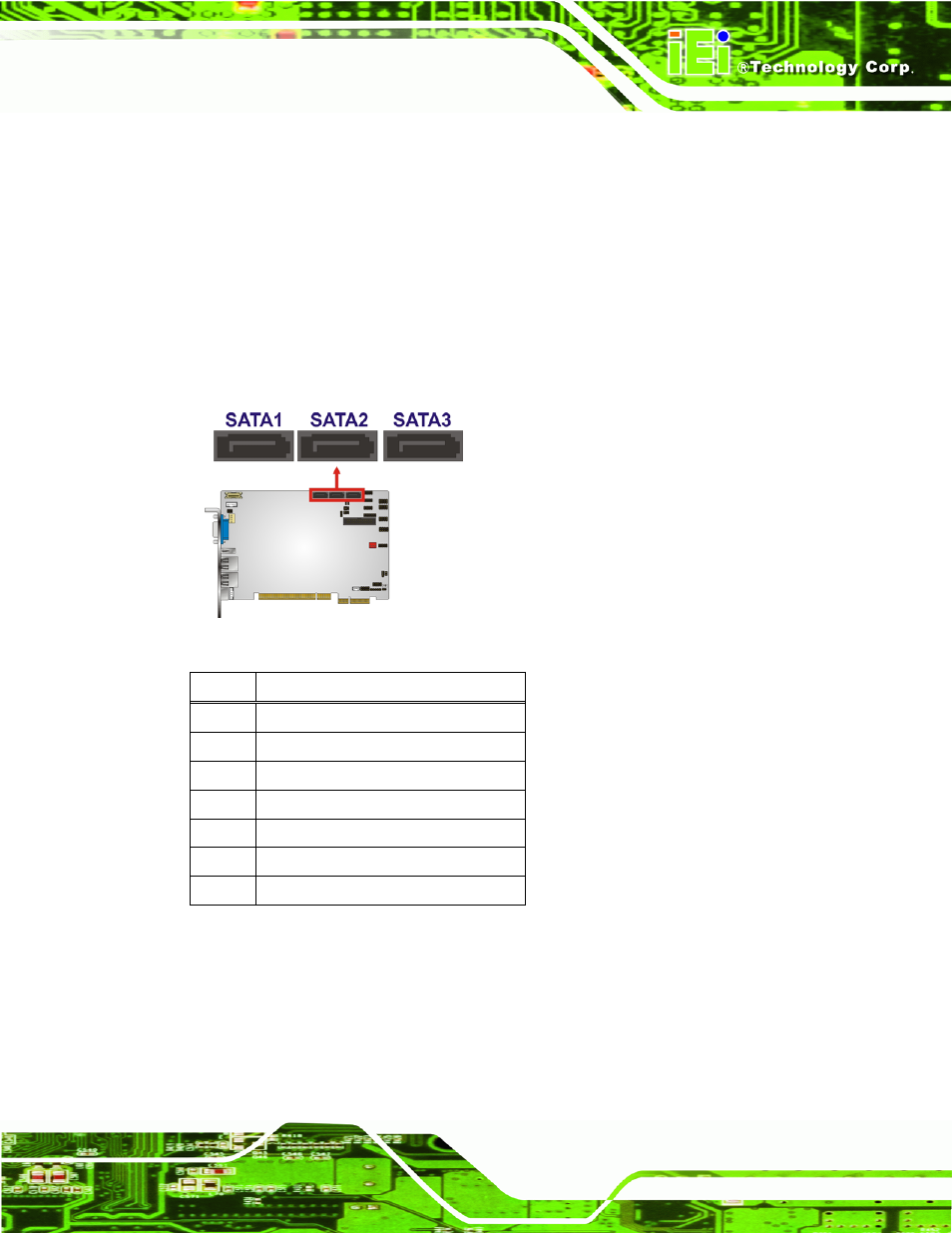

Figure 3-15: SATA Drive Connector Locations

Pin Description

1 GND

2 TX+

3 TX-

4 GND

5 RX-

6 RX+

7 GND

Table 3-15: SATA Drive Connector Pinouts

3.2.14 Serial Port Connectors (COM 1, COM 2 and COM 4)

CN Label:

COM1, COM2 and COM4

CN Type:

10-pin header (2x5)
