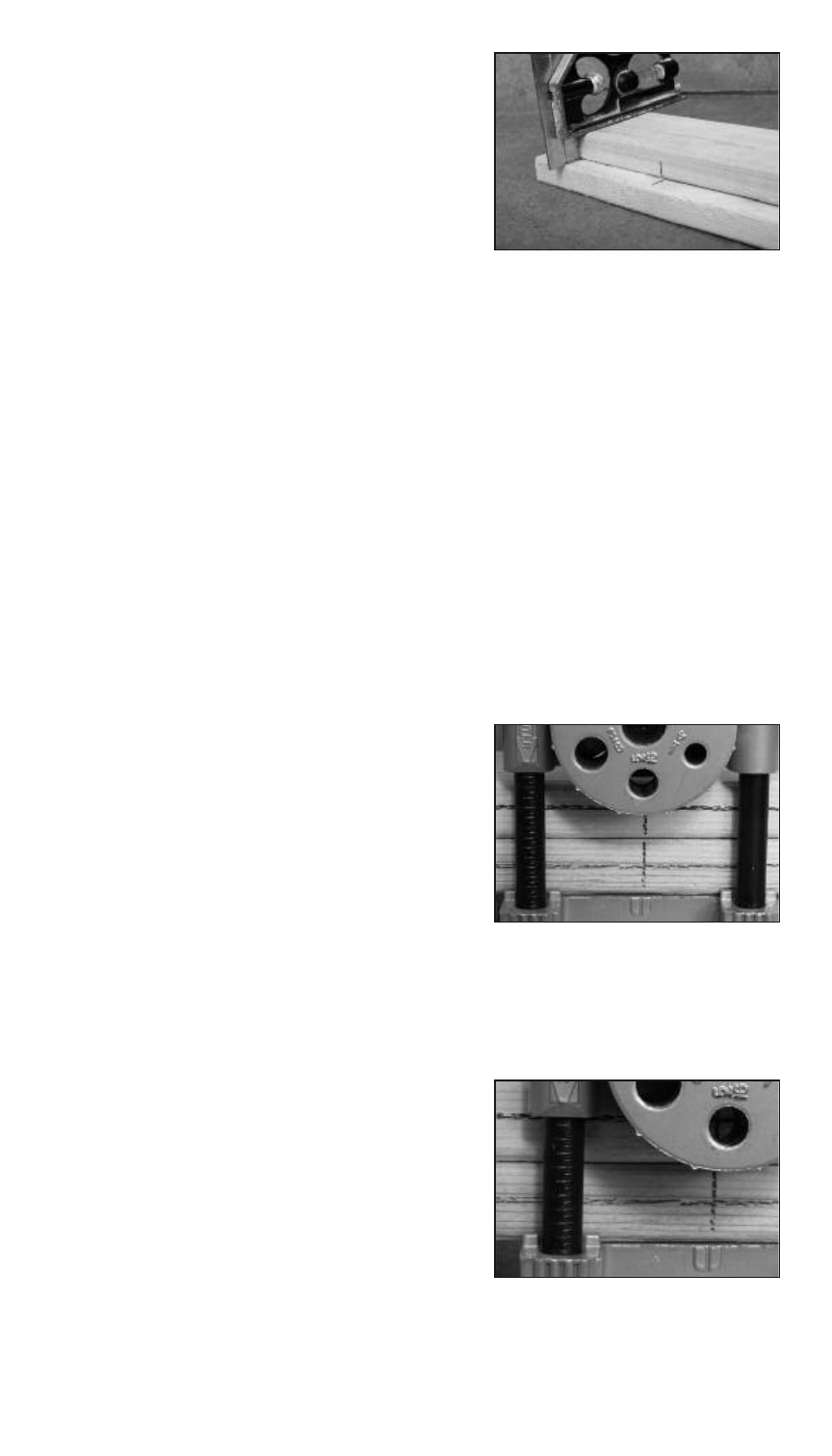

3. Utilisez l’équerre pour marquer le
rebord de la planche “A” et la
surface de la planche « B » à
percer, aux endroits où un goujon
est désiré (voir la figure 16).
4. Retirez le serre-joint et placez la
planche « A » dans le gabarit, tel
qu’indiqué aux étapes 5 à 7 de la section
« INSTRUCTIONS POUR LES ASSEMBLAGES CHANT
SUR CHANT ».
5. Percez des trous dans la planche « A » à tous les endroits
désirés. Suivez les étapes 8 à 15 de la section
« INSTRUCTIONS POUR LES ASSEMBLAGES CHANT
SUR CHANT ».
6. Retirez la planche « A » du gabarit une fois que tous les trous
sont percés.
7. Desserrez la VIS DE SERRAGE (B) du gabarit assez pour
pouvoir placer l’appareil sur la planche « B » avec la surface à
percer dirigée vers le haut.
8. Placez la MÂCHOIRE FIXE (C) du
gabarit contre le côté de la
planche « B » qui est le plus près
des lignes tracées à l’étape 3.
Alignez le centre de la MARQUE-
REPÈRE (D) avec une des lignes
tracées sur la planche à l’étape 3.
(Voir la figure 17)
9. Desserrez la VIS DE VERROUILLAGE DE LA COULISSE (E) et
déplacez la COULISSE (F) le long de la TIGE À ÉCHELLE (G)
jusqu’à ce que la distance entre la
COULISSE (F) et le rebord soit la
moitié de l’épaisseur de la planche
« A ». Utilisez les graduations
marquées sur la TIGE À ÉCHELLE
(G) pour mesurer (voir la figure
18). Une fois que la coulisse est
bien alignée, serrez LA VIS DE
VERROUILLAGE DE LA COULISSE (E).
Figure 17
Figure 16
Figure 18
31
