13. Avec le serre-joint en place, desserrez la VIS DE SERRAGE
(B) du gabarit et déplacez le gabarit de manière à ce que le
prochain endroit marqué sur la planche s’aligne avec la
MARQUE-REPÈRE (D) du gabarit.
14. Serrez légèrement la VIS DE SERRAGE (B) et répétez les
étapes 8 à 13 jusqu’à ce que tous les trous à goujon
soient percés.

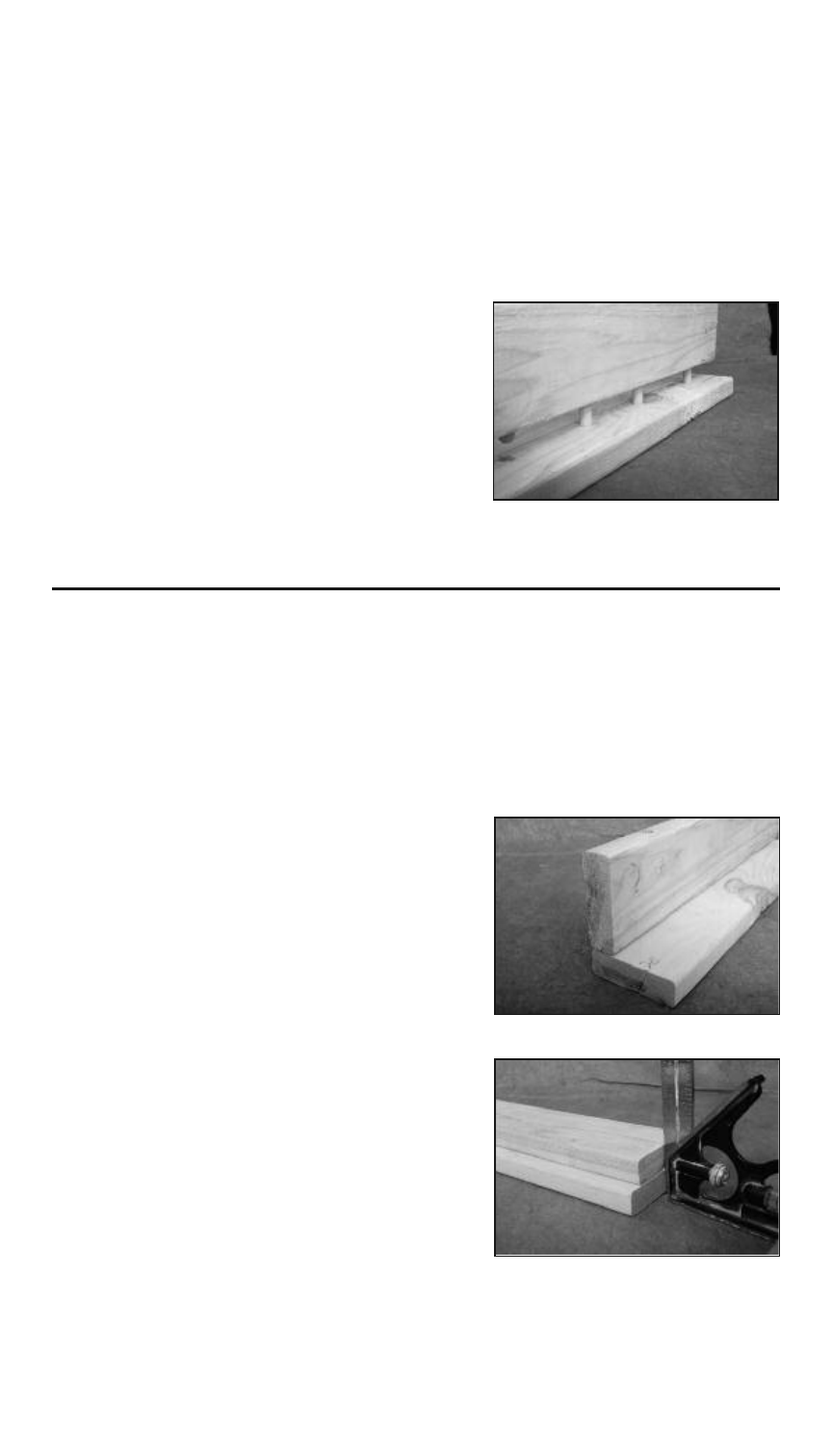

15. Appliquez de la colle sur les
goujons et insérez-les dans les
trous de la planche « A ». Alignez
les trous de la planche
« B » avec les goujons et
connectez la planche « A » à
la planche « B » pour créer le
joint (voir la figure 13).
INSTRUCTIONS POUR LES ASSEMBLAGES
D’ANGLE
REMARQUE : Si vous utilisez ce gabarit pour créer des
assemblages d’angle, la largeur des deux surfaces à percer ne
doit pas dépasser 102 mm (4 pouces).
1. Placez les planches que vous
voulez joindre dans leur position
finale et marquez-les « A » et
« B ». Utilisez une équerre pour
assurer l’alignement approprié
(Voir Figure 14).
2. Tournez la planche “A” sur le côté,
de façon à ce qu’elle soit à plat sur
la planche « B ». Utilisez l’équerre
pour vous assurer que les rebords
sont toujours alignés (voir la figure
15). Serrez-les deux planches
ensemble à l’aide d’un serre-joint.
Figure 13
Figure 14
Figure 15
30
