graduaciones en LA VARILLA DE ESCALA (G) para centrar el
DESLIZADOR (F) (Vea la Figura 5). Una vez alineado, ajuste el
TORNILLO de seguro de deslizamiento lateral (E).
EJEMPLO: Si cada una de las tablas a unirse tiene una
pulgada de espesor, para taladrar el primer orificio, mueva
el DESLIZADOR (F) alineando la flecha con la marca de 1/2"
en la Varilla de Escala (G). Luego, para taladrar el segundo
orificio mueva el Deslizador (F) alineando la flecha con la
marca de 1-1/2" en la Varilla de Escala (G).
9. Levante la torreta (H) y gírela hasta que el orificio guía del
diámetro correcto se alinee con la MARCA DE ÍNDICE (D).
La torreta enganchará cuando se posicione
apropiadamente.
10. CERCIÓRESE QUE EL TALADRO ESTÉ APAGADO. Coloque el
collar de tope en la broca a la altura apropiada para taladrar
el primer orificio. NOTA: Posicione el collar teniendo en
cuenta la altura de la TORRETA
(H) así como la profundidad
deseada para el orificio.

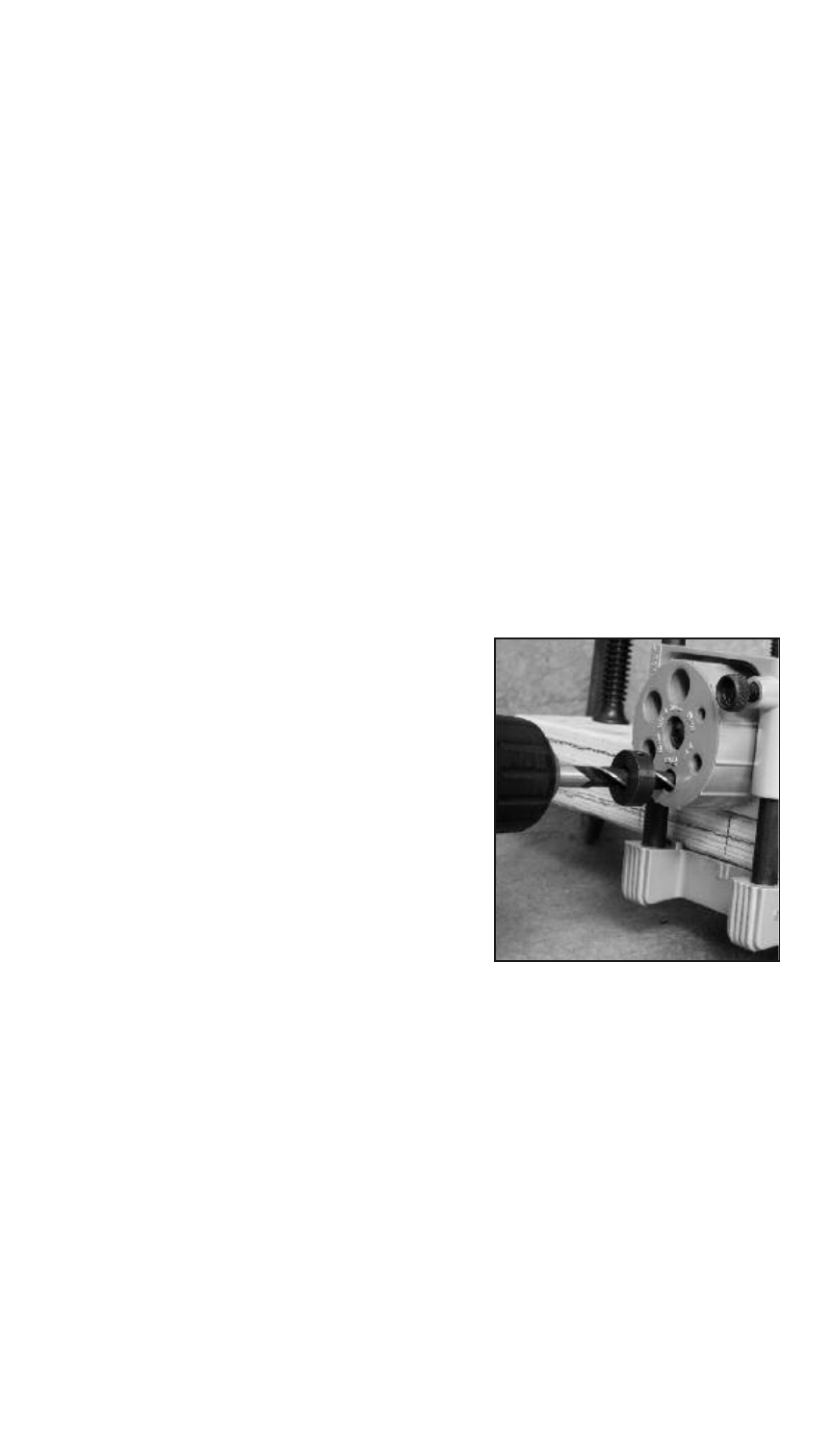

11. Cerciórese que el DESLIZADOR
(F) esté asegurado en la posición
correcta y taladre el orificio en la
tabla “A”. El orificio en la
TORRETA “H” le ayudará a
mantener el taladro derecho
(Vea la Figura 6).
12. Afloje el TORNILLO de seguro de
deslizamiento (E) hasta colocarlo
sobre el centro de la tabla “B”.
13. Ajuste el tornillo de seguro de deslizamiento (E) y taladre
un orificio en la tabla “B”.
14. Con la prensa (sargenta) en posición, afloje el tornillo de la
quijada (B) y mueva la amortajadora hasta alinear su
MARCA DE ÍNDICE (D) con la marca del siguiente punto a
taladrar.
15. Ajuste cuidadosamente el tornillo de la quijada (B) y repita
los pasos 8 al 14 hasta taladrar todos los orificios para las
espigas.
Figura 6
