INSTRUCTIONS POUR LES ASSEMBLAGES À
EMBOUT EN T
REMARQUE : Si vous utilisez ce gabarit pour créer des
assemblages à embout en T, la largeur des deux surfaces à
percer ne doit pas dépasser 102 mm (4 pouces).
1. Placez les planches que vous
voulez joindre dans leur position
finale et marquez-les « A » et
« B ». Utilisez une équerre pour
aligner les deux planches et
marquez une ligne le long du
rebord de la planche « A », sur le
rebord court de la planche « B »
(voir la figure 8).
2. Tournez la planche “A” sur le côté,
de façon à ce qu’elle soit à plat sur
la planche « B ». Utilisez l’équerre
pour vous assurer que les rebords
sont toujours alignés (voir la figure
9). Serrez-les deux planches
ensemble à l’aide d’un serre-joint.
3. Utilisez l’équerre pour marquer le rebord de la planche “A” et
la surface de la planche « B » à percer, aux endroits où un
goujon est désiré (voir la figure 9).
4. Retirez le serre-joint et placez la planche « A » dans le
gabarit, tel qu’indiqué aux étapes 5 à 7 de la section
« INSTRUCTIONS POUR LES ASSEMBLAGES CHANT
SUR CHANT ».
5. Percez des trous dans la planche « A » à tous les endroits
désirés. Suivez les étapes 8 à 15 de la section
« INSTRUCTIONS POUR LES ASSEMBLAGES CHANT
SUR CHANT ».
6. Retirez la planche « A » du gabarit une fois que tous les trous
sont percés.
7. Desserrez la VIS DE SERRAGE (B) du gabarit assez pour
pouvoir placer l’appareil sur la planche « B » avec la surface à
percer dirigée vers le haut.

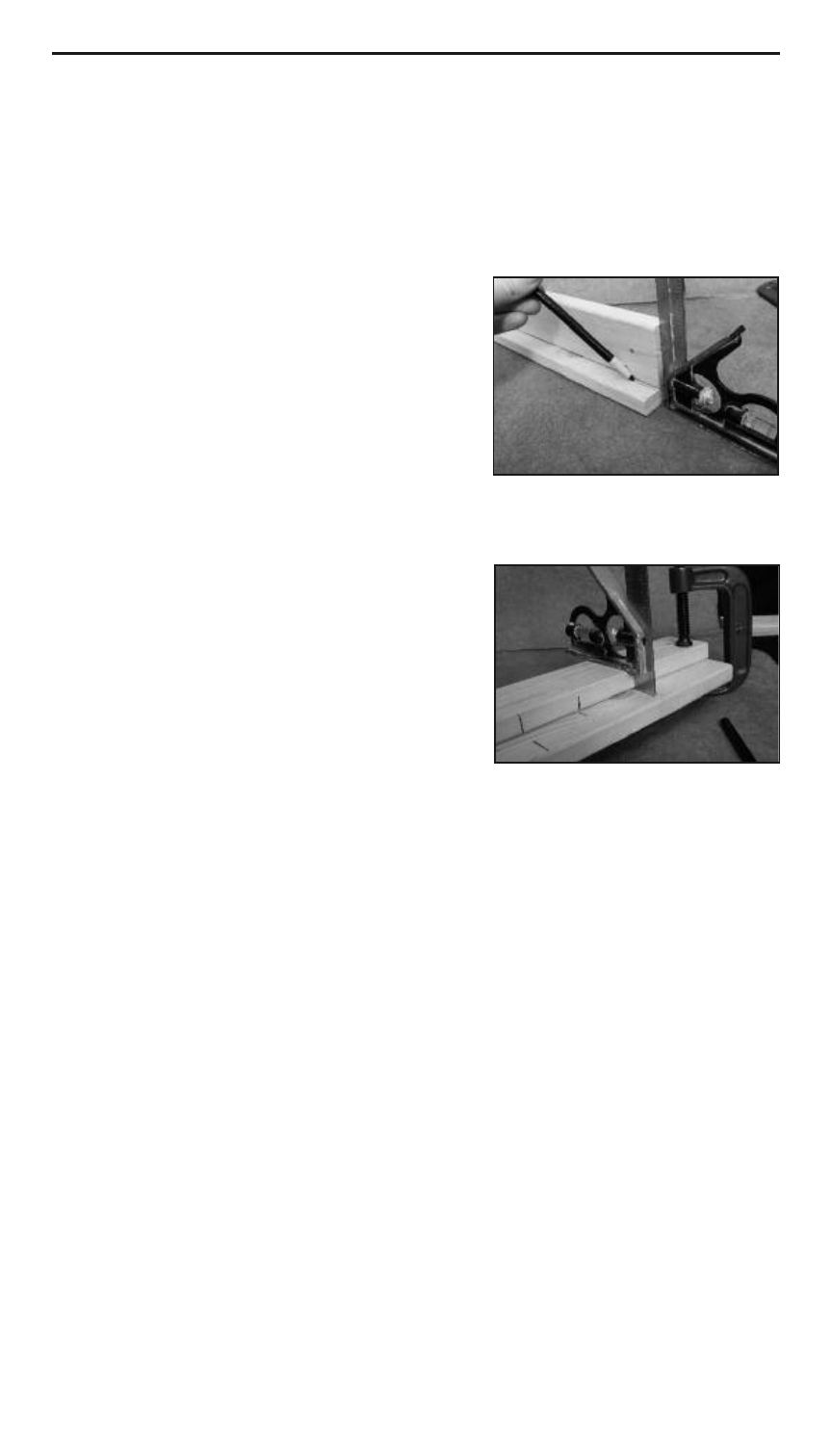

Figure 8
Figure 9
