www.mastercool.com 52
4) Als de cursor uitgeschakeld is, schakelt de plot over naar de volledige opnametijd en
wordt de achtergrond van de numerieke indicatoren grijs.
COMMANDO ZOOM
• De ZOOM FACTOR kan worden weergegeven in NORMAL, 5X of 10X. De gekozen schaal
NORMAL, 5X of 10X heeft geen invloed op de gegevens die geregistreerd worden,
behalve dan dat de gegevens die getoond worden digitaal uitgerekt worden. De
bedoeling en toepassing van de zoom- (schaal-) factor is specifieke datapunten te
visualiseren. Het cursor-commando moet aangeschakeld zijn om de Zoom te kunnen
aanschakelen.

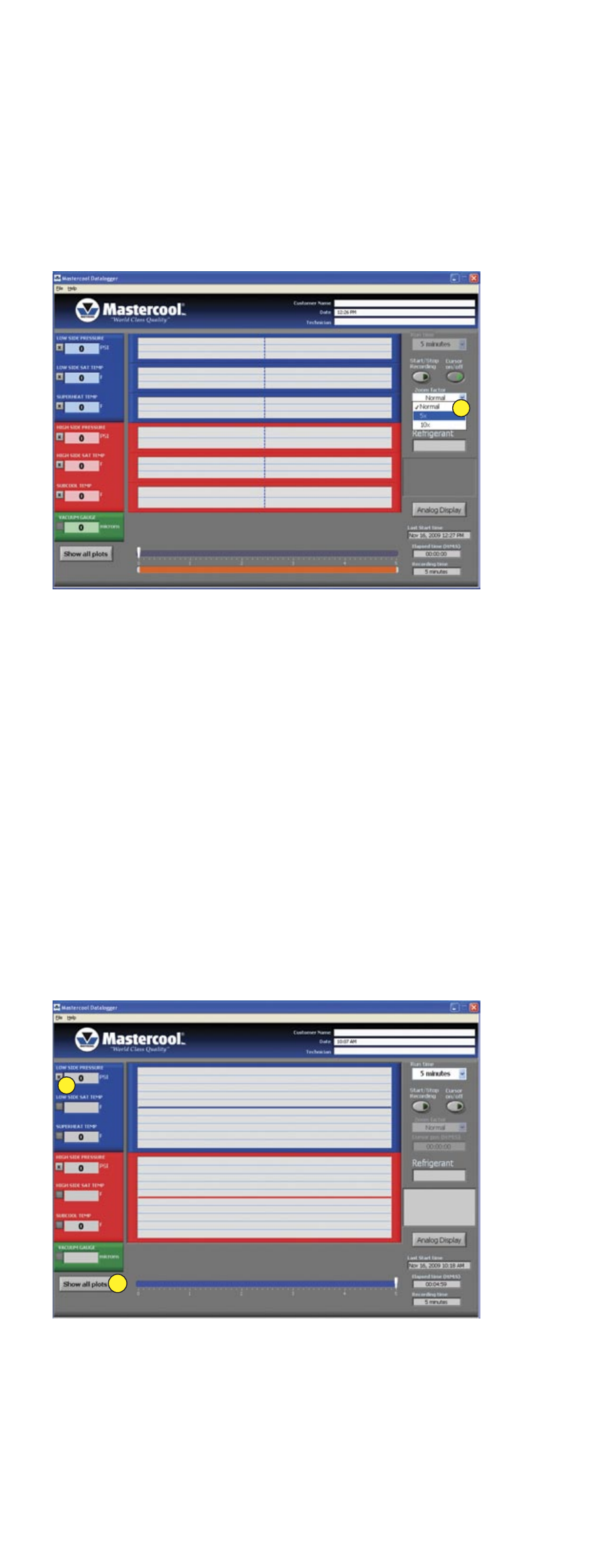

1) Klik op het selectiemenu van de “ZOOM FACTOR” (afb. 8) om een factor 5X of 10X te
kiezen.
8
TOON DE KENMERKEN VAN DE FUNCTIES
• Display ALL commando’s. Dit staat toe alle parameters van de digitale manifold
tegelijkertijd te tonen. Terwijl de functielijnen op het scherm verschijnen, wordt
ook de waarde van de real-time gegevens digitaal weergegeven.
• De gebruiker kan ook slechts enkele specifieke functies controleren, indien
gewenst. In dit geval, ook al is het scherm in werkwijze voor het tonen van
ALLE functies, kan de gebruiker het ALL-zicht overschrijven door gewoon de
gewenste functie met de muis te kiezen. De Master Data Logger blijft alle
functies op de achtergrond registreren, onafhankelijk van hoeveel individuele
functies getoond worden.
• Toon het commando DEEP VACUUM ONLY. Dit staat toe enkel de lezingen van
diep vacuüm op het scherm te tonen. De software schakelt automatisch over
naar deze werkwijze wanneer het diep vacuüm bereikt wordt door een
thermokoppel verbinding en de manifold in “real time” opneemt.
KIES DE PLOTS VOOR VISUALISATIE
1) Klik op de keuzeboxen aan de linkerkant van het scherm om de visualisatie van
specifieke plots aan of uit te schakelen (afb. 9).
10
9
2) Klik op “SHOW ALL PLOTS” (afb. 10) om snel alle plots aan te schakelen die nog niet
getoond worden.
NOTA: De gegevens worden nog steeds geregistreerd, onafhankelijk van het feit dat
ze niet getoond worden.
VACUUM METINGEN
• Er zijn twee manieren om het vacuüm te meten:
a) Direct door de manifold, wanneer de negatieve druk uitgedrukt is is PSI, INHg, Bar, MPa
of Kg/cm2.
