www.mastercool.com 51
2
3
4

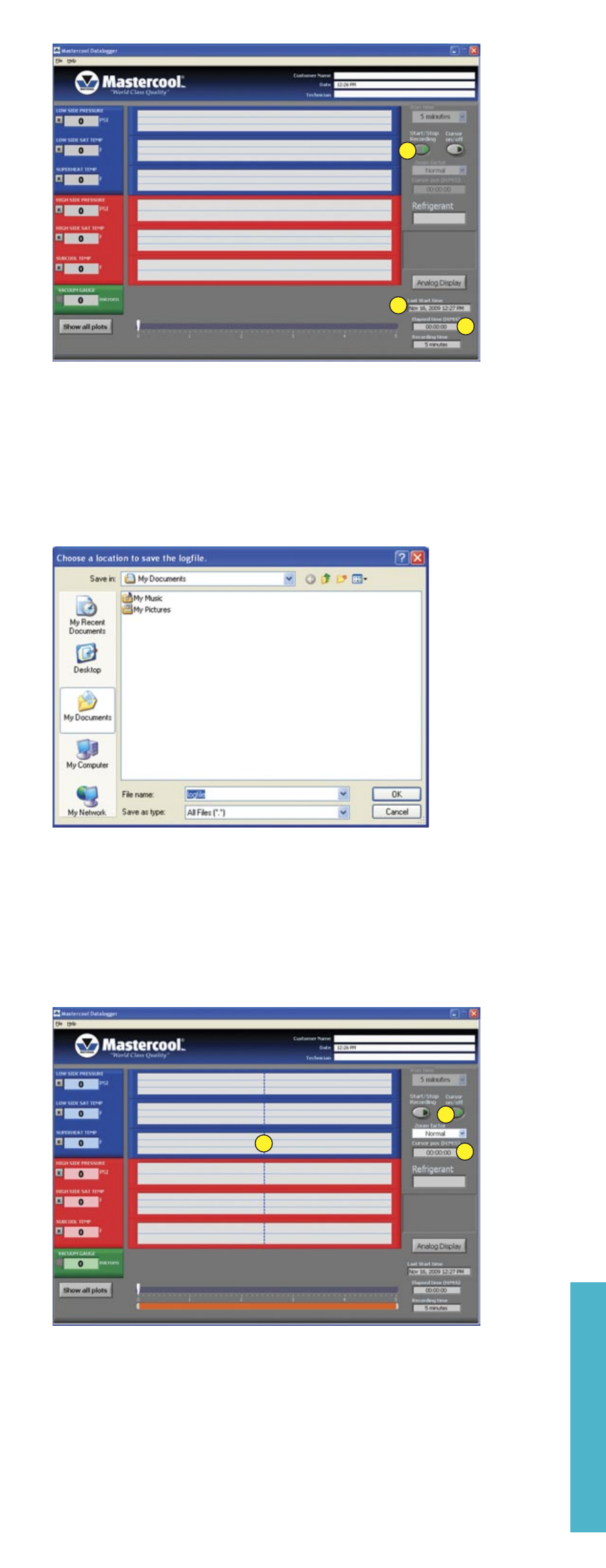

3) Terwijl de opname bezig is, zullen indicatoren de ELAPSED TIME (afb. 3) en de LAST
START TIME van de opname (afb.4) aangeven in de rechtse hoek onderaan het scherm.
NOTA: Om de opname te stoppen voordat de tijd verstreken is, klikt men op “START/
STOP RECORDING” (afb.2). U wordt gevraagd te bevestigen dat u de opname wil
stoppen en indien dit zo is, of u de log file wil opslaan.
4) Wanneer de afgestelde opnametijd ten einde is, wordt U gevraagd de opname op te
slaan. Er verschijnt een venster met de melding: KIES EEN PLAATS OM DE LOG FILE OP
TE SLAAN. Geef de file een naam en geef aan waar u de file wilt opslaan.
GEBRUIK VAN CURSOREN & ZOOM
COMMANDO CURSOR
• Het commando CURSOR ON/OFF wordt gebruikt om een beter zicht te verkrijgen van
de kenmerken in de plot die men nader wil onderzoeken. Het wordt ook gebruikt om de
waarden van de temperatuur en de druk op specifieke momenten te visualiseren.
1) Klik op de toets CURSOR ON/OFF (afb. 5) om de cursor aan of uit te schakelen. Het pijltje
CURSOR ON/OFF op de toets wordt groen verlicht om aan te geven dat de cursor aan is.
6
5
7
2) Wanneer de cursor aangeschakeld is, zal u een verticale stippellijn zien (afb. 6) die de
positie van de cursor aangeeft. Klik en sleep deze verticale stippellijn naar de gewenste
positie.
NOTA: Als de cursor aangeschakeld is, zullen de numerieke indicatoren een
gekleurde achtergrond hebben, en de waarde op de positie van de cursor visu-
aliseren.
3) De tijdpositie van de cursor vindt men met de indicator “CURSOR POSITION” (afb. 7) aan
de rechterkant van het scherm. De tijdpositie wordt aangegeven in Uren:Minuten:
Seconden.
Nederlands
