www.mastercool.com 34
3) La posición de tiempo del cursor se puede encontrar en el indicador “CURSOR
POSITION” (POSICION DEL CURSOR - fig. 7) en la parte derecha de la pantalla. La
posición de tiempo esta indicado en: Horas, Minutos, Segundos.
4) Cuando el cursor esta desactivado, la grafica se revertirá al largo de la grabación y el
indicador numérico se revertirá a un fondo de color gris.
COMANDO ZOOM
• El FACTOR ZOOM se puede ver en modo NORMAL, 5X O 10 X. La escala seleccionada;
NORMAL, 5X o 10X no tiene ningún efecto en la información que se esta grabando fuera
de estirar la información digital que se esta viendo en la pantalla. La intención del uso y
aplicación del factor zoom (escala) es ver puntos de interés y específicos de información.
El comando cursor debe estar activado para usar el modo Zoom.

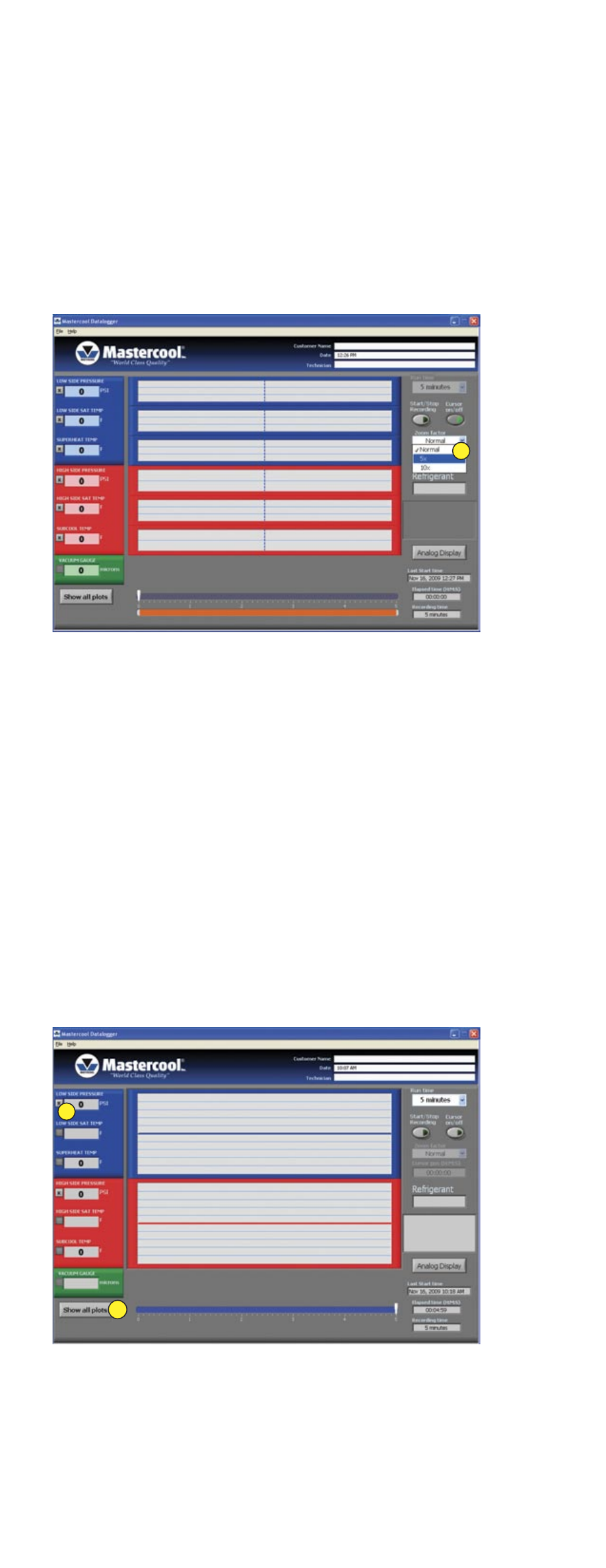

1) Haga un “click” en el FACTOR ZOOM (fig. 8) y elija del menú el factor que quiera usar,
5x o 10x.
8
MUESTRA CARACTERISTICAS DE LAS FUNCIONES
• Comando Mostrar TODO (ALL). Este comando activa todos los parámetros del
Manómetro Digital para ser mostrados en forma simultánea. Tan pronto como la línea de
las funciones se propaga a través de la pantalla, el valor de la información “tiempo real”
se vera en la pantalla en forma digital.
• El usuario – si es que lo desea – tiene la opción de monitorear funciones específicas. En
ese caso, aun si lo que se muestra está en el modo función ALL (todo), el usuario puede
“cancelar” función ALL simplemente seleccionando con su “ratón” la función de su
interés. El Master Data Logger (Data Loger) continuará – en el trasfondo – grabando
todas las funciones, sin importar cuantas funciones individuales se estén mostrando en
la pantalla.
• Comando DEEP VACUUM ONLY (Mostrar Solo Vacío Profundo). Esto permite que solo las
lecturas del vacío profundo se vean en la pantalla. El software ingresara
automáticamente este modo una vez que se haya alcanzado vacío profundo a través de
la conexión de la termocupla y el manómetro que está grabando en “tiempo real”.
SELECCIONANDO LOS GRAFICOS A VER
1) Haga un “click” en la caja marcada en el lado izquierdo de la pantalla para activar o
desactivar la muestra del grafico específico (fig. 9)
10
9
2) Haga un “click” en “SHOW ALL PLOTS”(MOSTRAR TODOS LOS GRAFICOS) (fig. 10) para
activar rápidamente todos los gráficos que no se han mostrado.
Nota: LA información continúa siendo registrada para todos los gráficos sin importar
si el grafico se esta viendo en ese momento.
LECTURAS DE VACIO
• Hay dos maneras de medir vacío:
a) Directamente a través del manómetro donde la presión negativa es representada en
