zu erhalten. Die Messungen können in Mikron, mbar, kPa, mmHg, Pa, Torr und mTorr
dargestellt werden.
TEMPERATURFÜHLER-ANSCHLUSS
Wird ein Temperaturfühler-Anschluss genutzt, können die Daten durch Verwendung der
oben genannten „DEEP VACUUM ONLY“-Auswahl dargestellt und erfasst werden.
1) Schließen Sie den Sensor des Temperaturfühlers an und drücken Sie die Vakuum-

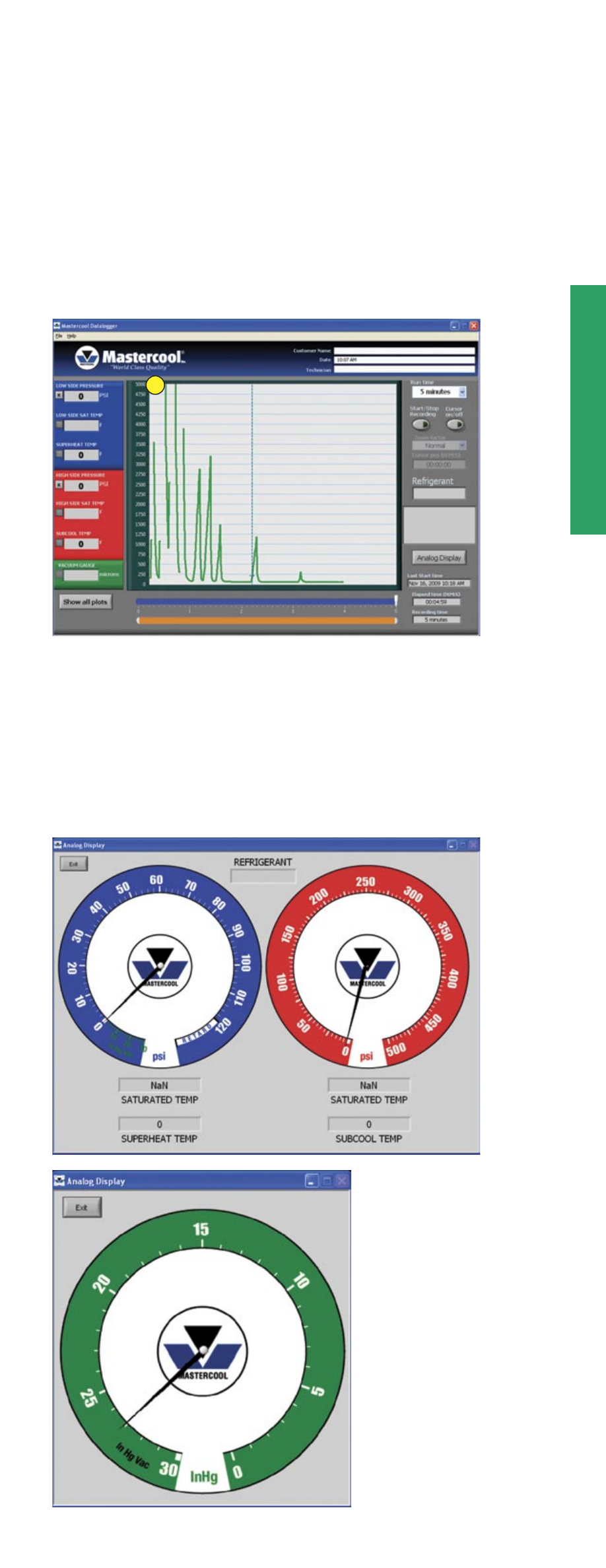

Schaltfläche. Wurde „DEEP VACUUM ONLY“ gewählt, erscheint eine größere grüne Kurve
als unten gezeigt und es wird begonnen, den Ablauf aufzuzeichnen.
2) Der von der Data Logger-Grafik angezeigte Standardbereich liegt bei 0 - 5000. Der User
kann diesen Bereich manuell ändern, indem er auf die obere Nummer klickt und sie auf
den gewünschten Bereich ändert (Abb. 11).
ANMERKUNG: Bei Erreichen von Überdruck, kehrt die HOCHVAKUUM-Anzeige zur
Display ALL zurück.
11
ANALOG-DISPLAY
• Die ANALOG-DISPLAY- Funktion ermöglicht dem User die digitalen Daten der digitalen
Monteurhilfe als zwei große analoge Manometer anzuzeigen.
1) Wählen Sie die ANALOG-DISPLAY- Schaltfläche, um in den Analogmodus zu gelangen.
Ein separates Fenster erscheint und zeigt die digitalen Daten im analogen Format an
(Abb. 12).
ANMERKUNG: Erreicht der Druck den Unterdruckbereich, schalten die Manometer auf
den Vakuummessbereich um (Abb. 13).
Fig. 12
Fig. 13
