COLLEGAMENTO DELLA TERMOCOPPIA
Quando si utilizza un collegamento a termocoppia i dati possono essere rappresentati e
registrati utilizzando la funzione DEEP VACUUM ONLY, di cui sopra.

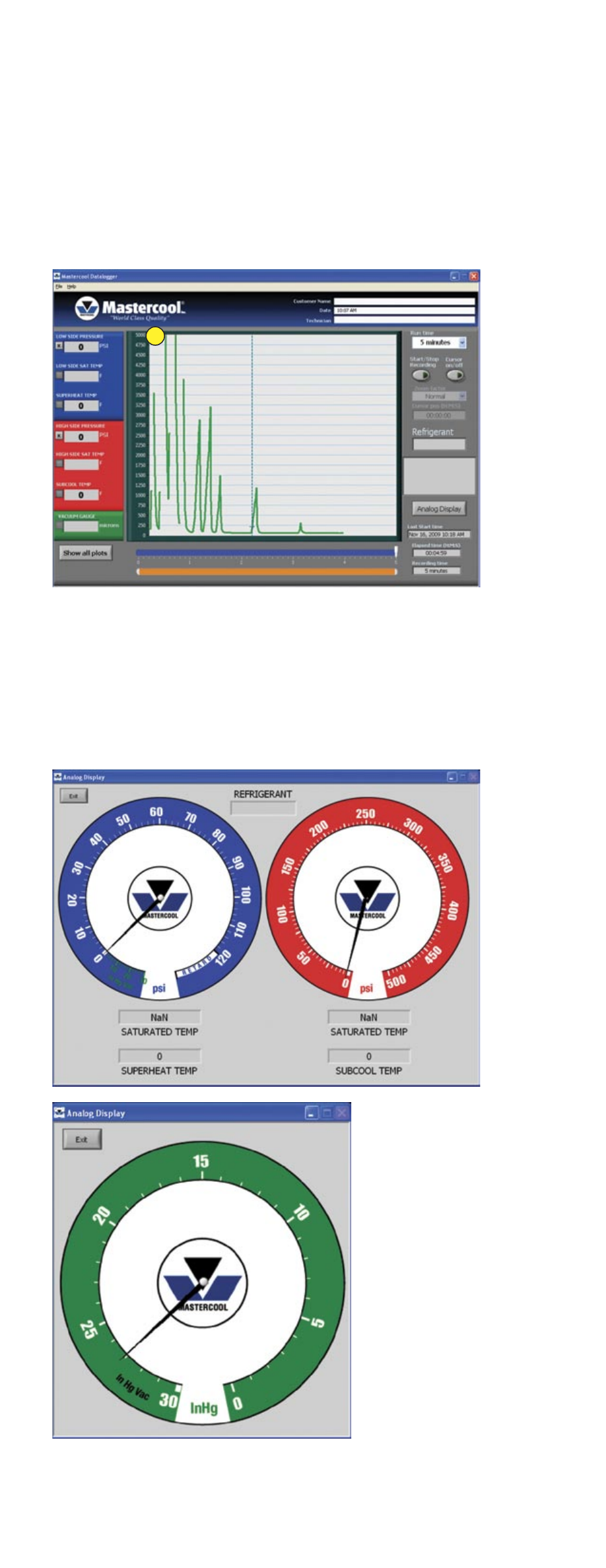

1) Collegare il sensore della termocoppia e premere il pulsante del vuoto. Una volta
selezionata la modalità DEEP VACUUM ONLY, apparirà un grafico verde ingrandito come
quello qui sotto e comincerà a tracciare il grafico dell’attività.
2) L’intervallo standard rappresentato nel grafico tracciato dal registratore dati è 0 - 5000.
L’operatore può modificare manualmente tale intervallo cliccando sul numero che
corrisponde al limite superiore e portandolo all’intervallo desiderato (fig. 11).
NOTA: una volta raggiunta una pressione positiva, la schermata DEEP VACUUM
ritornerà a quella Display ALL.
11
VISUALIZZAZIONE ANALOGICA
• La funzione ANALOG DISPLAY permette all’operatore di far apparire i dati relativi al
gruppo manometrico digitale sotto forma di due grandi quadranti analogici.
1) Selezionare il pulsante ANALOG DISPLAY per attivare la modalità analogica. Una finestra
separata comparirà mostrando i dati numerici in modalità analogica (fig.12).
NOTA: quando la pressione entra nella zona negativa, i manometri passano alla
modalità di misurazione del vuoto (fig.13).
Fig. 12
Fig. 13
2) Cliccare sul pulsante EXIT nell’angolo superiore sinistro dello schermo per tornare alla
schermata principale.
RIPRODURRE UNA REGISTRAZIONE
