Mastercool 90413 4-way Valve Digital Manifold - Manual (Page 24)

www.mastercool.com 24
2
3
4

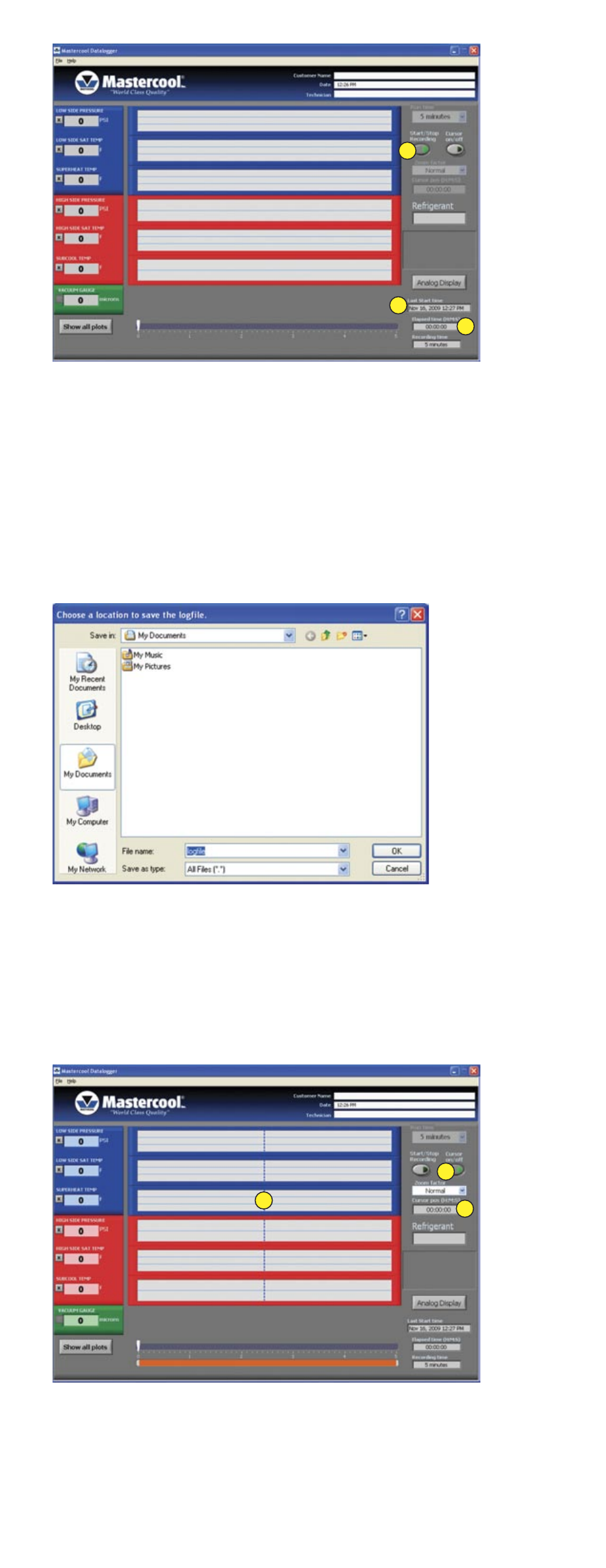

3) Alors que l’enregistrement est en cours, des indicateurs montreront le temps écoulé
ELAPSED TIME (fig. 3) et le dernier temps de début de l’enregistrement LAST START
TIME (fig. 4) dans le coin inférieur droit de l’écran.
NOTE : Pour terminer l’enregistrement avant que le temps soit écoulé, cliquez sur
“START/STOP RECORDING” (fig. 2). Vous serez invités à confirmer que vous sou-
haitez terminer l’enregistrement et, si c’est le cas, si vous désirez sauvegarder le
fichier d’enregistrement.
4) Quand le temps d’enregistrement fixé est terminé, vous serez invités à sauvegarder
l’enregistrement. La fenêtre suivante sera visualisée : CHOOSE A LOCATION TO SAVE THE
LOG FILE. Donnez un nom au fichier et indiquez l’endroit où voua désirez sauvegarder le
fichier.
UTILISATION DES CURSEURS ET DU ZOOM
COMMANDE CURSEUR
• La commande CURSOR ON/OFF est utilisée pour fournir une meilleure vision des
caractéristiques que vous souhaitez examiner plus en détail sur le tracé. Elle est
également utilisée pour montre les valeurs de température et de pression à des instants
spécifiques.
1) Cliquez sur le bouton CURSOR ON/OFF (fig. 5) pour activer ou désactiver le curseur.
6
5
7
2) Quand le curseur est activé, vous observerez une ligne verticale en pointillés (fig. 6) qui
indique la position du curseur. Cliquez sur cette ligne verticale en pointillés et traînez-la
dans la position désirée.
NOTE : Quand le curseur est activé, les indicateurs numériques auront un fond coloré
et visualiseront la valeur dans la position du curseur.
3) La position de temps du curseur peut être trouvée dans l’indicateur “CURSOR POSITION”
