1. Ne commencez pas l’installation d’un support mural pour écrans sans avoir au préalable lu et compros les instructions
et avertissements qui se trouvent dans ces instructions d’installation. Le fait de ne pas lire, de ne pas comprendre
dans leur intégralité ni de suivre les instructions peut entraîner des blessures graves et des dommages à l’équipement
et aux biens situés à proximité. Il est dans la responsabilité de l’installateur de s’assurer que toutes les parties sont
correctement assemblées et installées selon les instructions fournies.
2. Si vous avez des questions qui ne semblent pas être traitées dans ces Instructions d’installation, veuillez vous rendre
sur la foire aux questions qui se trouve dans la section «Conseils utiles» de la page de détails relative au support mural
pour écrans ou contactez-nous tel qu’indiqué dans la section «Besoin d’aide» ci-dessus. Si vous n’êtes pas certain de
comprendre l’une des étapes énoncées dans ces Instructions ou si vous doutez être en mesure d’installer le support
mural pour écrans de manière sûre et sécurisée, il est préférable que vous adressiez à un entrepreneur professionnel
qualifié.
3. Ce support mural pour écrans contient de petites pièces qui pourraient être dangereuses en cas d’ingestion. Veuillez
garder ces pièces hors de portée des enfants.
4. Le support mural pour écrans ne doit en aucun cas être utilisé en extérieur. L’utilisation de ce produit en extérieur
pourrait provoquer une defaillance du produit et entraîner des blessures graves ou des dommages à l’équipement et
aux biens situés à proximité.
5. Le support mural pour écrans doit être attaché à des montants en bois ou à des chevilles correctement insérées
dans du béton. N’installez pas le support mural pour écrans uniquement sur une cloison sèch ou sur un panneau de
plâtre. Si vous installez le support sur des mentants en bois, assurez-vous que toutes les vis de montage sont placées
au centre des montants. Reportez-vous aux Instructions afférentes au chercheur de montants, incluses ci-dessous.
N’utillsez pas le support mural pour écrans pour des appareils autres que ceux mentionnés dans ces instructions.
6. Assurez-vous que toutes les vis et tous les écrous sont serrés avant de laisser le support mural pour écrans supporter
tout le poids du téléviseur. Serrez les vis et les boulons fermement, mais sans pour autant trop forcer. Une fois que
la tête de la vis est à plat contre la télévision et qu’il devient plus difficile de tourner le tournevis, jusqu’à ce qu’il ne
tourne plus, arrêtez; sinon vous risquez de trop serrer le boulon. Un serrage excessif des vis ou des boulons pourrait
endommager le support mural pour écrans et réduire considérablement sa capacité de soutien. Il est possible que
vous soyez amené à les resserrer périodiquement.
7. Les vis doivent s’enfiler en toute facilité et complètement dans les trous de montage du téléviseur. Si l’une des vis
fournies n’entre pas dans le système du support mural pour écrans, l’installateur ne doit en aucun cas percer de trou
dans le téléviseur ou dans un composant du support mural pour écrans. L’utilisation de vis d’une taille inappropriée
peut endommager le téléviseur.
8. Ne soulevez pas plus de poids que vous ne le pouvez. Il faut au moins deux personnes pour porter et placer le
téléviseur sur le support mural pour écrans.
9. Avant l’installation, assurez-vous que toutes les pièces du support mural pour écrans mentionnées dans ces
instructions d’installation sont présentes et en bon état. N’utilisez jamais de pièces abîmées ou n’essayez jamias
d’installer le support mural pour écrans si vous n’avez pas toutes les pièces requises.
10. Il est de la responsabilité de l’installateur de choisir l’emplacement de l’installation et las surface d’appui sur laquelle
monter ce support mural pour écrans et de s’assurer que le support mural pour écrans est correctement fixé au mur. Il
est aussi de la responsabilité de l’installateur de s’assurer que le téléviseur est correctement et solidement attaché au
support mural pour écrans en utilisant seulement les attaches et les composants fournis et de vérifier que les vis et les
cordons d’alimentation ne sont pas en contact avec des fils électriques, tuyaux ou parties métalliques qui se trouvent
dans le mur (car cela pourrait endommager ces éléments ou provoquer un choc électrique).
11. Elexa Consumer Products, Inc. se sont efforcées de rendre ces Instructions d’installation précises et complètes.
Cependant, Elexa Consumer Products, Inc. ne prétend pas que les informations contenues dans les présentes
couvrent tous les détails, circonstances ou cas particuliers, ni n’anticipeent tous les imprévus possibles en rapport
avec l’installation, l’assemblage ou l’utilisation de ce produit. Elexa Consumer Products, Inc. ne garantit pas
l’exactitude, l’exhaustivité ou la suffisance des informations contenues dans ce document. Elexa Consumer Products,
Inc. n’est pas responsable de tout dommage ou préjudice causé par un mantage, assemblage incorrect, une
installation ou utilisation incorrecte.
AVERTISSEMENTS
Ces téléviseurs à écran plat Supports muraux sont destinés à contenir téléviseurs à écran plat qui répondent aux
spécifications suivantes (Pour les Fixe et Inclinables série uniquement):
L’utillisation de ce produit avec un téléviseur plus lourd que le poids maximum autorisé ou dont les dimensions
sont supérieures à celles mentionnées ci-dessus peut entraîner des blessures graves et des dommages à
l’équipement et aux biens situés à proximité.
! ATTENTION!
• 10” - 30” (25cm - 76cm) avec un poids maximum de 200lbs (90.7kg)
• 10’’ - 40” (25cm - 101cm) avec un poids maximum de 200 lbs (90.7 kg)
• 32’’ - 55’’ (81cm - 140cm) avec un poids maximum de 200 lbs (90.7 kg)
• 34” - 65” (86cm - 165cm) avec un poids maximum de 200 lbs (90.7kg) • 25cm - 76cm avec un poids maximum de 20kg
• 25cm - 101cm avec un poids maximum de 27kg
• 81cm - 140cm avec un poids maximum de 36kg
• 86cm - 165cm avec un poids maximum de 45kg
Ratings (for the US) Ratings (for the EU)
25
www.levelmount.com
1-888-229-1459
EU: +0044 844 567 2657
UK: 0844 567 2657
©2011 Level Mount - Patents Pending

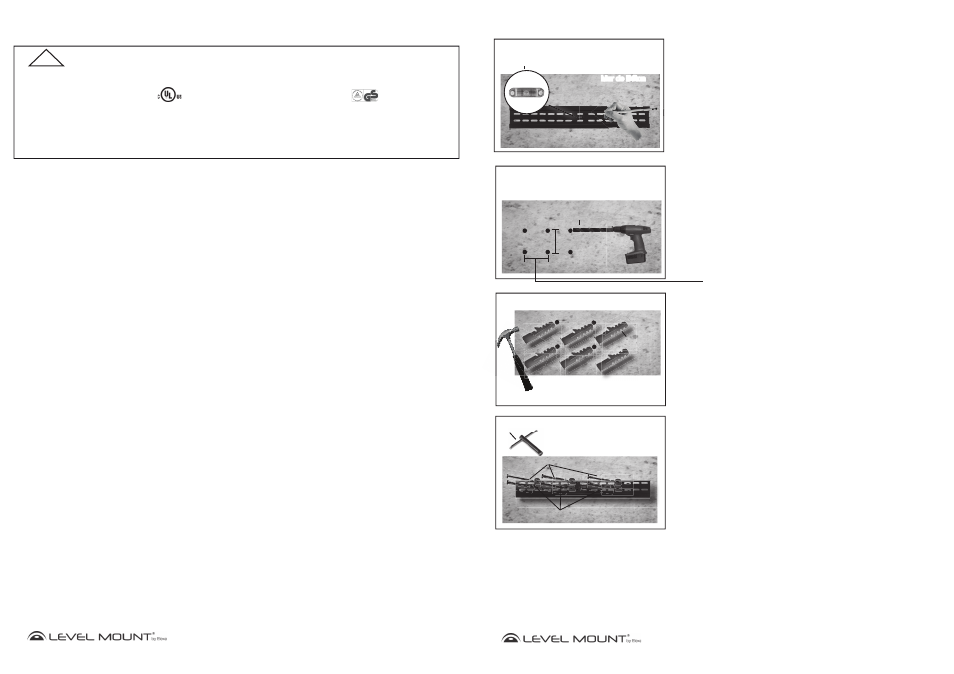

Option B - Si le mur est en béton
Pour fixer la plaque murale sur du béton, installez la plaque murale à la hauteur
désirée. Marquez les six trous au crayon une fois que la plaque murale est au
bon niveau en utilisant le niveau à bulle d’air intégré comme montré en Figure
13.
Mettez la plaque murale de côté. Percez six trous dans le béton, à l’endroit des
marques, comme monté dans la Figure 14. Lorsque vous percez les trous pour
les chevilles pour béton (Sachet 6) dans le beton, utilisez une percuse électrique
avex un foret à beton de 12 mm.
Attention: N’utilisez pas de preceuse à percussion, qui pourrait abîmer ou
affaiblir le béton.
Insérez les six chevilles pour béton (Sachet 6) dans les trous et encastrez-les
dans le mur en béton en tapant dessus avec un marteau comme montré dans
le Figure 15.
Pour attacher la plaque murale au mur en béton, utilisez la clé pour écrou
hexagonal pour visser six écrous hexagonaux avec rondelle (Sachet 6) dans
chaque cheville pour béton à travers la plaque murale comme montré dans la
Figure 16. Vissez suffisamment pour que l’attache soit solide, mais ne serrez pas
trop fort, car cela pourrait abimer la monture ou les vis.
Attention: Compte tenu du poids du téléviseur, il est essentiel d’utiliser les 6 vis
(Sachet 6) lors du montage de la plaque murale sur le mur.
Remarque: 200F/PT200 minimum 4” (10cm)
400F/PT400 minimum 6” (15cm)
600F/PT600 minimum 12” (30cm)
900F/PT900 minimum 15.7” (40cm)
Assemblage/Installation
Figure 13
Mur de Béton
Plateau Murale Plateau Murale
Niveau à bulle d’air
Intégré
B Bé
Figure 16
Écrou hexagonal
Clй а molette
й а mole e e e e e e e e e e e e e e tt tt t t tt t t t t t t t t t t t t t t t t t t t t t t t t t t t e
Figure 15
Marteau
Mur de Béton Mur de Béton
Chevilles Béton Chevilles Béton
Figure 14
Mur de Béton Mur de Béton
Perceuse Perceuse
Mèche maçonnerie 12mm Mèche maçonnerie 12mm
Min. 3cm Entre la Min. 3cm Entre la
hauteur des trous hauteur des trous
Mur de Béton Mur de Béton Vis Hexagonale et Vis Hexagonale et
Joints
