Level Mount PT900 - Manual (Page 19)

26
www.levelmount.com
1-888-229-1459
EU: +0044 844 567 2657
UK: 0844 567 2657
©2011 Level Mount - Patents Pending

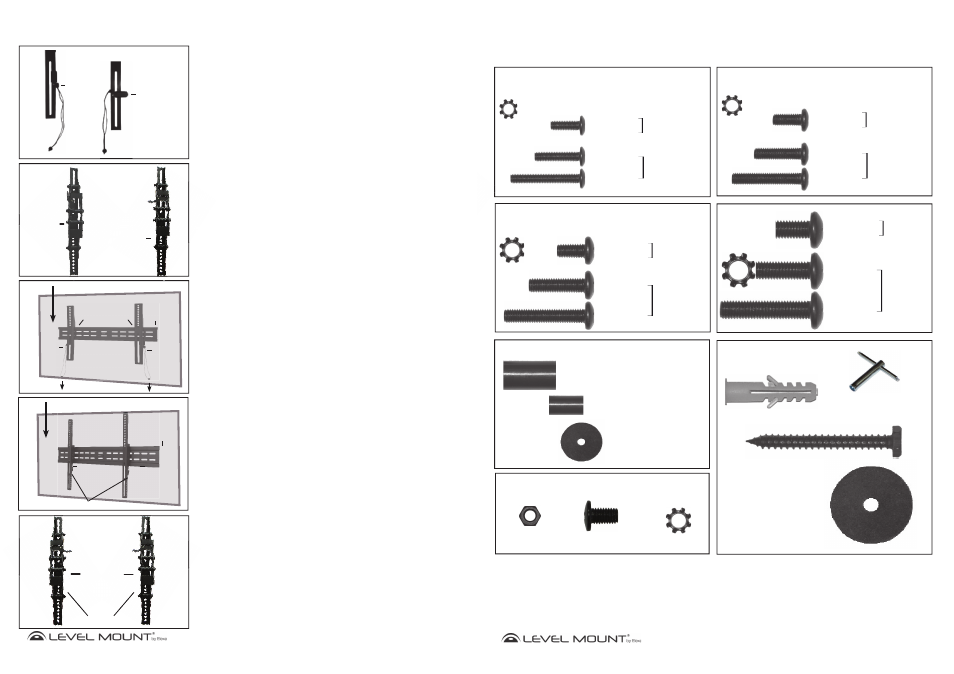

Figure 17A
Bras Fixe
Verrouille
Figure 17B
Figure 18A
Plaque
Murale
Levre
Superieure Bras Fixes
Crochets
Levier de
Verrouillage
et Cordon
Ecran Palt TV Ecran Palt TV
É tape 5 - Montage de la TV à écran plat sur la plaque
murale
Avant de monter le téléviseur à écran plat sur la plaque murale (qui a été fixé à la
paroi comme indiqué ci-dessus), vous devez d’abord déverrouiller les bras fixe
ou inclinable (qui sont maintenant attaché à la TV ecran plat). Pour déverrouiller
le bras fixe tirer sur le coedon comme indiqué sur la figure 17A. Pour déverrouiller
lesbras inclinable, pousser le loquet de verrouillage vers le bas si le levier de
verrouillage est en place comme le montre la figure 17B.
Pour monter le téléviseur a écran plat sur la plaque murale, 2 personnes ont
soulever le téléviseur à écran plat avec les bras fixe ou inclinable et bras
d’extension si nécessaire. Positionnez les crochets de la bras Fixe ou Inclinable
au-dessus de la lévre supérieure sur la plaque murale et glisser vers le bas
jusqu’à ce que le Fixe ou Inclinable reste fermement sur les deux cotés de la
lévre de la plaque murale comme illustré dans Figure 18A ou 18B. Le Fixe ou
Inclinable doit être a plat contre la plaque murale.
Verrouillez le bras Fixe sous la lévre inférieure de la plaque murale en tirant sur
le cordon comme le montre la Figure 17A et 18A. Ce devrait etre achevée avec
les deux bras fixe.
Verrouillez les bras Inclinable sous le lévre inférieure de la plaque murale
en appuyant sur la languette de verrouillage en place afin que le levier de
verrouillage se résume, comme le montre la Figure 17B et 18B, sur le rebord de
la plaque murale.
Figure 19
Levier de
Verrouillage
Le Bras Inclinable
Assemblage/Installation
Bras Fixe
Deverrouille
Bras
Inclinable
Verrouille Bras
Inclinable
Deverrouille
Levier de
Verrouillage
et Cordon
Etape 6 - Utilization de la Function Inclinable
Pour utiliser la fonction du bras inclinable, prisez doucement le televiseur a
ecran plat et de tirer vers l’avant. Quand dans la position desiree utilser le
levier de verrouillage pour fixer le televiseur a ecran plat en place.
Figure 18B
Plaque Murale Plaque Murale
Levre
Levre
Superieure
Superieure
Les Bras Inclinables Les Bras Inclinables
Ecran Palt TV Ecran Palt TV
Levier de Levier de
Verrouillage et
Verrouillage et
Cordon
Cordon
Levier de Levier de
Verrouillage
Verrouillage
et Cordon
et Cordon
F
Bras
Inclinable
Verrouille
I
D
Verrou
le cord
les d
V
as
clinable
Deverrouille
Bras
Incli
Dev
er de
uillage Lev
Verro ou
19
www.levelmount.com
1-888-229-1459
EU: +0044 844 567 2657
UK: 0844 567 2657
©2011 Level Mount - Patents Pending
Sac 6
(6) 75 mm Vis à bois Hexagonale
(6) Chevilles Béton
(6) Rondelle
28mm x Ø7mm x 1.5mm
Quel est le contenu de la boîte?
Sac 1
(4) M4 Rondelle frein
(4) M4x20mm
Boulon Phillips
(4) M4x30mm
Boulon Phillips
Arrière bombé
Matériel TV
(4) M4x12mm
Boulon Phillips Arrière plat
Matériel TV
Sac 2
(4) M5x20mm
Boulon Phillips
(4) M5x30mm
Boulon Phillips
Arrière bombé
Matériel TV
(4)M5 Rondelle frein
(4) M5x12mm
Boulon Phillips Arrière plat
Matériel TV
Sac 3
(4) M6x35mm
Boulon Phillips
(4) M6x24mm
Boulon Phillips
Arrière bombé
Matériel TV
(4) M6x12mm
Boulon Phillips Arrière plat
Matériel TV
Sac 7
Boulon Phillips
Sac 4
(4) M8x40mm
Boulon Phillips
(4) M8x25mm
Boulon Phillips
Arrière
bombé
Matériel TV
Sac 5
(4) Entretoise
Ø17.5 x Ø8.3 x 22.5mm
(4) Entretoise
Ø20 x Ø5.5 1.0mm
(4) Entretoise
Ø12.5 x Ø5.5 x 16.5mm (1) Cl é Hexagonale
(4) M6 Rondelle frein
(4) M8x16mm
Boulon Phillips Arrière plat
Matériel TV
(4) M8 Rondelle frein
* - Pour Bras de Rallonge - 600 ou 900 Support Mural
(8) M8 Rondelle frein
(8) M8 Écrou
Hexagonale
(8) M8x15mm
