• 기능 : 스윙 동작은 2개의 프리셋 위치를 왕복 운전하는 기능입니다. 스윙 운전을 실행
하면 먼저 첫번째 프리셋에서 두번째 프리셋 위치로 운전하고, 이후에 반대로
두번째 프리셋 위치에서 첫번째 프리셋 위치로 운전합니다. 운전속도는 1°/초
~180°/초 범위에서 설정할 수 있습니다. 단 첫번째 프리셋과 두번째 프리셋을
같은 프리셋으로 설정할 수 없습니다.
• 설정 : OSD 메뉴를 이용하여 설정하십시오.
• 실행 :
• 삭제 : OSD 메뉴를 이용하여 삭제하십시오.
• 기능 : 패턴 동작은 일정기간 동안 수행한 조그 운전 및 프리셋 운전 형태를 그대로
저장하여 다시 실행하는 기능 입니다. 최대 4개의 패턴을 기록할 수 있으며,
패턴당 최대 1200여 개의 통신 명령을 저장할 수 있습니다.
• 설정 : 패턴 설정은 다음 두 가지 방법 모두 가능합니다.
방법 1) Set Pattern [패턴 번호]
- 다음과 같은 설정 화면이 표시됩니다.
- Joystick을 이용해 조그 운전 및 프리셋 운전을
수행하면 패턴이 저장됩니다.
- 남은 저장 공간이 Bar 형태로 표시됩니다.
- 도중에 저장을 종료하려면 NEAR 키를, 취소
하려면 FAR 키를 누르십시오.
방법 2) OSD 메뉴에서 동일하게 설정할 수 있습니다.
메뉴 기능을 참조하십시오.
• 실행 :
• 삭제 : OSD 메뉴를 이용하여 삭제하십시오.

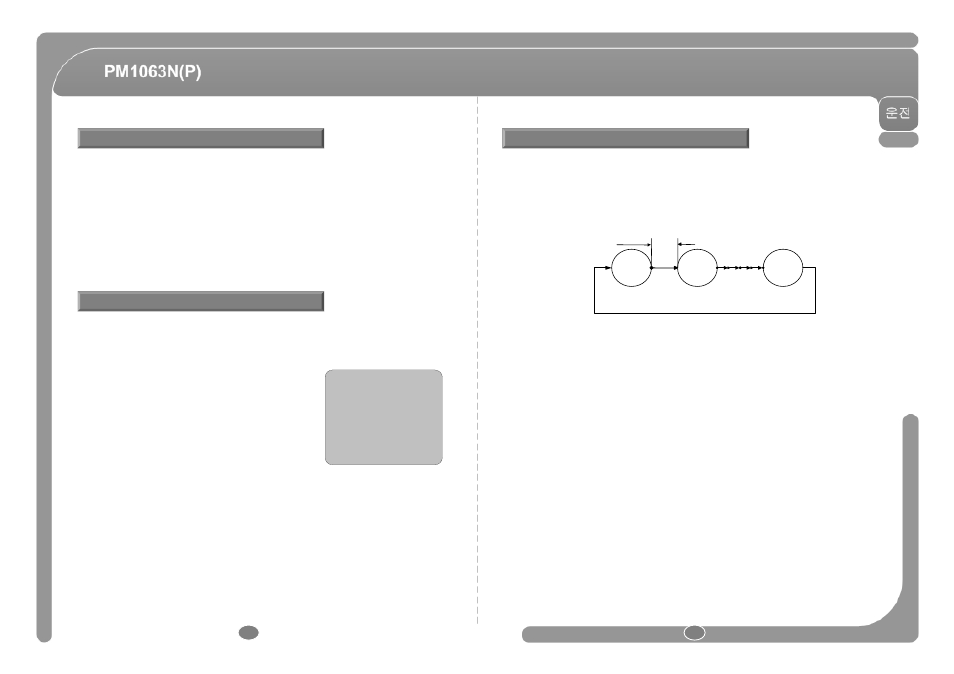

• 기능 : 그룹 기능은 프리셋, 패턴, 스윙 기능을 조합하여 반복적으로 실행하는 기능입
니다. 최대 8개의 그룹을 지정할 수 있으며 각 그룹은 최대 20개의 Action(프리
셋, 패턴 또는 스윙)을 설정할 수 있습니다. 그룹에서 설정한 프리셋은 운전
속도를 지정할 수 있으며 패턴 및 스윙은 반복횟수를 지정할 수 있습니다. 또한
각 Action을 수행한 후 운전을 정지하는 휴지시간을 설정할 수 있습니다.
• 설정 : OSD 메뉴를 이용하여 설정하십시오.
• 실행 :
• 삭제 : OSD 메뉴를 이용하여 삭제하십시오.
스윙
패턴
그룹
EDIT PATTERN 1
[NEAR:SAVE /FAR:DELETE ]
■■■■■■ ■■■■■■ ■■■■■■■
0/0/x1/N
Preset 1 Pattern 1 Swing 1
휴지시간
최대 20 Action
방법 1) Run Pattern [스윙번호+10] ex) 스윙 3번 실행 : Run Pattern [13]
방법 2) Go Preset [스윙번호+140]
ex) 스윙 3번 실행 : Go Preset [143]
방법 1) Run Pattern [패턴번호] ex) 패턴 2번 실행 : Run Pattern [2]
방법 2) Go Preset [패턴번호+130] ex) 패턴 2번 실행 : Go Preset [132]
방법 1) Run Pattern [그룹번호+20] ex) 그룹 7번 실행 : Run Pattern [27]
방법 2) Go Preset [그룹번호+150]
ex) 그룹 7번 실행 : Go Preset [157]
