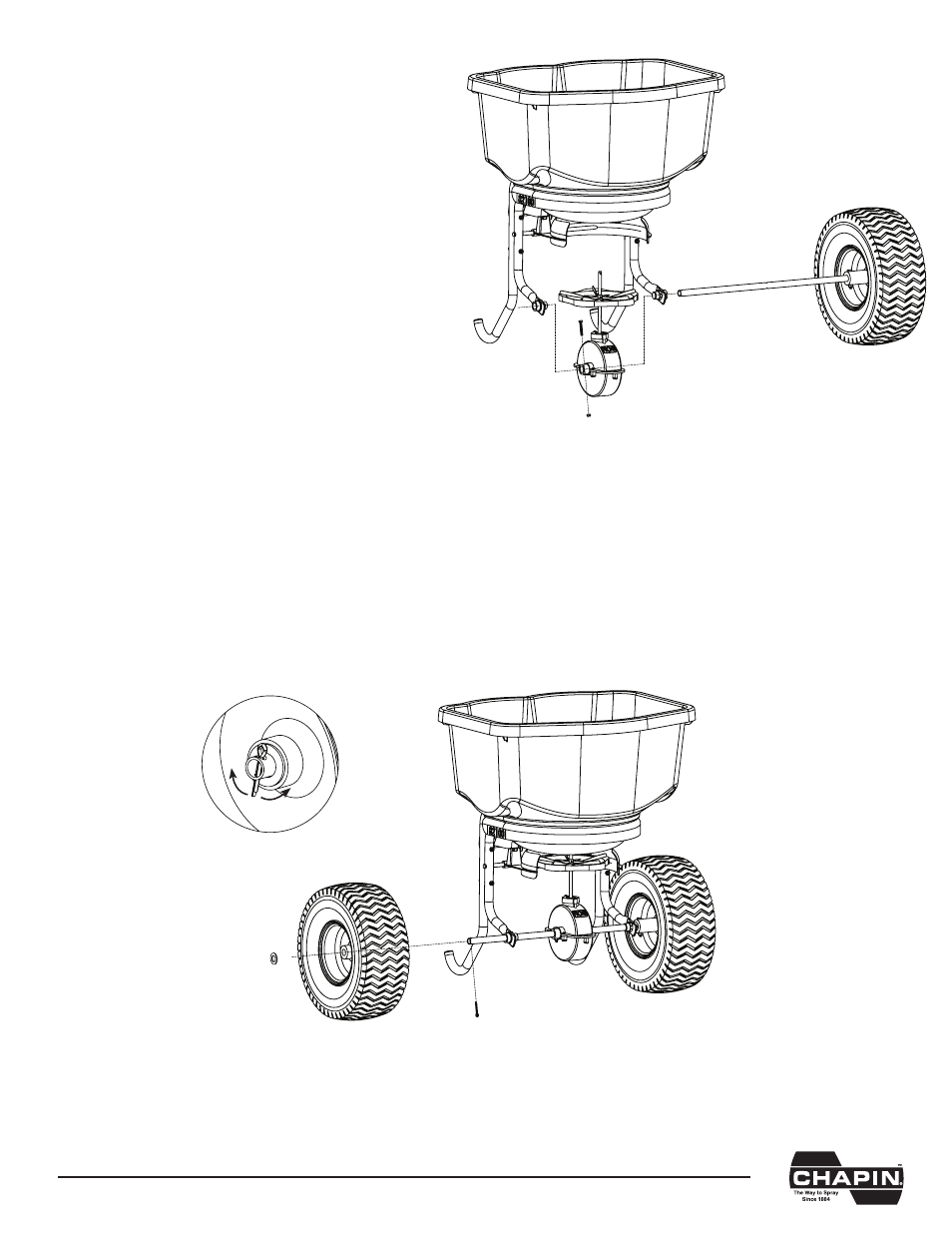

Étape 4 : Installez l’axe/arbre de
transmission
a. Glissez l’arbre de transmission à travers l’un des
côtés du cadre de la trémie
b. Glissez la boîte d’engrenages sur l’axe/arbre de
transmission (assurez-vous que « FRONT » est
placé sur le devant du
cadre, comme montré) et alignez le trou du milieu
avec la
boîte d’engrenages
c. Glissez à travers l’autre côté du cadre de la
trémie. Assembler la vis à tête hexagonale M5 x
35 mm à l’essieu/boîte de vitesses et verrouiller à
l’aide d’un écrou autobloquant M5.
Étape 5 :
Fixer la roue non motrice sur l’extrémité exposée de l’essieu et verrouiller avec une rondelle plate et une goupille fendue.
Faire glisser la rondelle plate sur l’essieu, jusqu’à ce qu’il y ait contact avec la roue, puis glisser la goupille fendue dans le
trou à l’extrémité de l’essieu.
Remarques supplémentaires :
Arbre de transmission : Le trou près du centre devrait être plus près de la roue droite, permettant à la boîte
d’engrenages d’être centrée.
