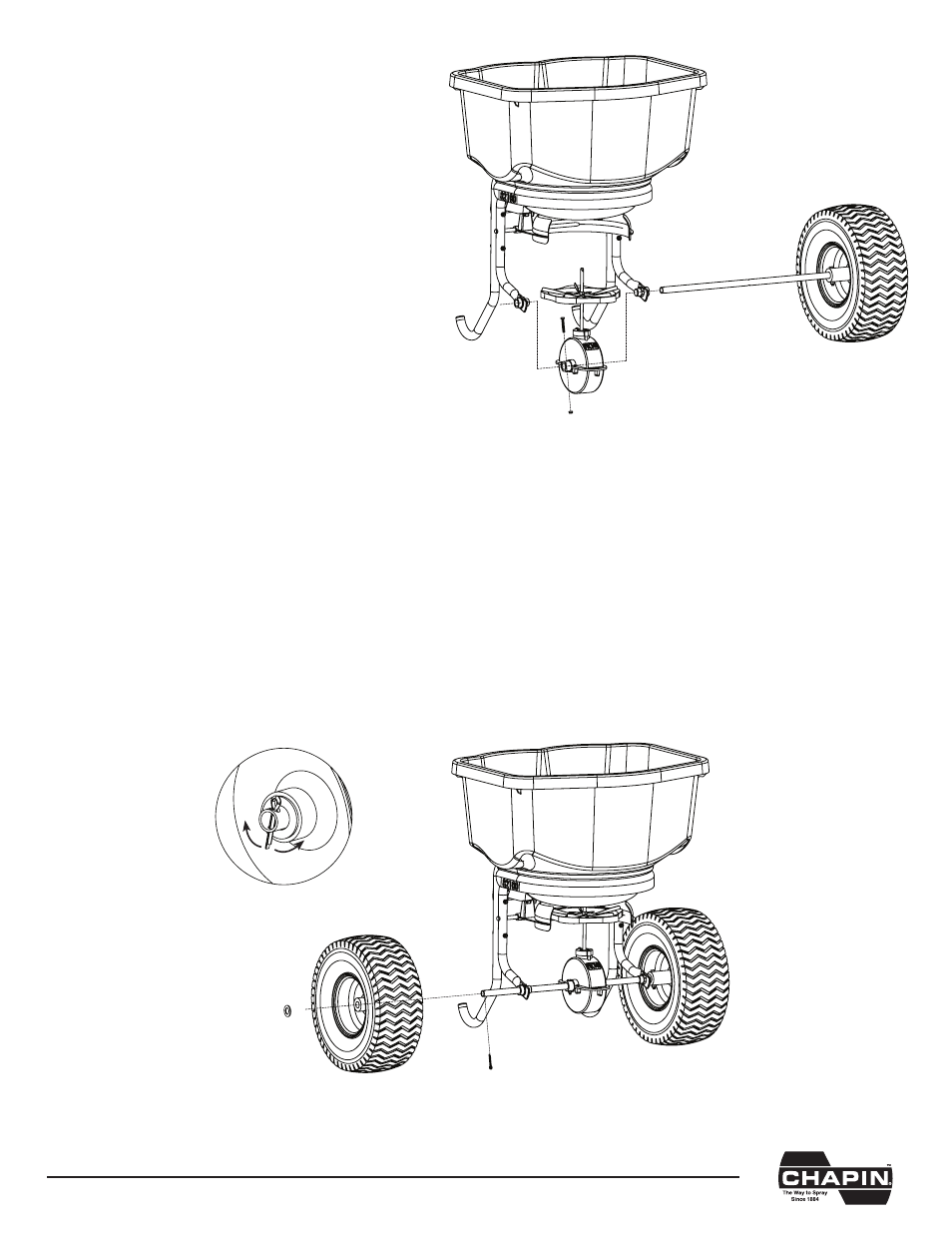

Paso 4: Instale el eje/flecha de la
transmisión
a. Deslice la flecha de la transmisión atravesando
un lado del marco de la tolvilla.
b. Deslice la caja de engranes sobre el eje/flecha
de la transmisión (asegúrese de que la palabra
‘FRONT’ esté hacia el frente del marco, como se
muestra) y alinee el agujero medio con la caja de
engranes.
c. Deslice a través del otro lado del marco de la
tolvilla. Atornille un perno hexagonal M5 x 35
mm al eje/caja de engranes y asegúrelo con una
contratuerca M5 de nylon.
Paso 5:
Sujete la llanta sin impulsión al extremo expuesto del eje y asegúrela con una arandela plana y una chaveta. Deslice la
arandela plana sobre el eje hasta que haga contacto con la rueda, y luego deslice la chaveta en el agujero al final del eje.
Notas adicionales:
Flecha de la transmisión: El agujero cerca de la parte media debe estar más cerca de la rueda derecha de tal modo que
la caja de engranes quede centrada.
