Paso 9:

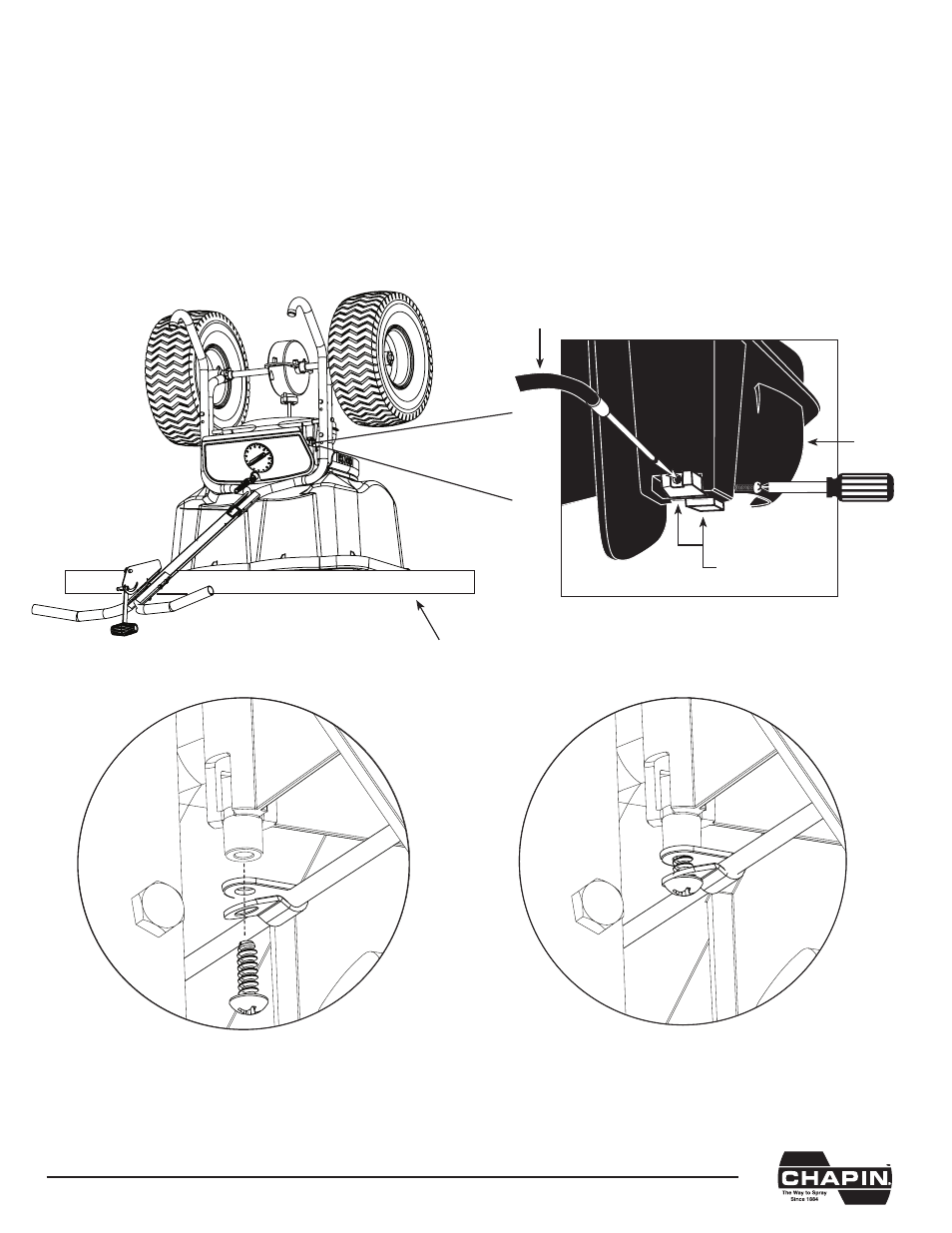

Sujete el cable del control del borde. Observe: Al hacer esto, asegúrese de que la palanca del control del borde está en la
posición ENCENDIDO y que la guarda misma del borde está haciendo contacto con el fondo de la base de la tolvilla.
Deslice el cable del control del borde a través de la ranura en la parte superior izquierda de la guarda del borde. Una vez
que atraviese la ranura, deslice el barril del cable de control en el cable y dentro de la ranura en la guarda del borde. Apriete
el tornillo al cable con una llave Allen. Luego tome una abrazadera P y colóquela sobre la funda del cable. Alinéela de
modo que la abrazadera P esté bajo el poste de montaje. Tome un tornillo formador de rosca y atornille la abrazadera P en
el agujero en la parte inferior de la base de la tolvilla. El cable debe quedar estirado de modo que la guarda del borde no se
caiga cuando la suelte.
CHAPIN INTERNATIONAL, INC BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
Figura C Figura B
Envoltura de cable
Barril del control
de alambre
Apriete
Figure A
Guardia del
ajuste
