INSTRUCTIONS D’ASSEMBLAGE
Outils nécessaires :
Clé et/ou jeu de clés à rochet
Clé Allen de 1,5 mm
Pince multiprise
Lunettes de protection
Le temps d’assemblage approximatif est de 20-45 minutes
CHAPIN INTERNATIONAL, INC. P.O. BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458

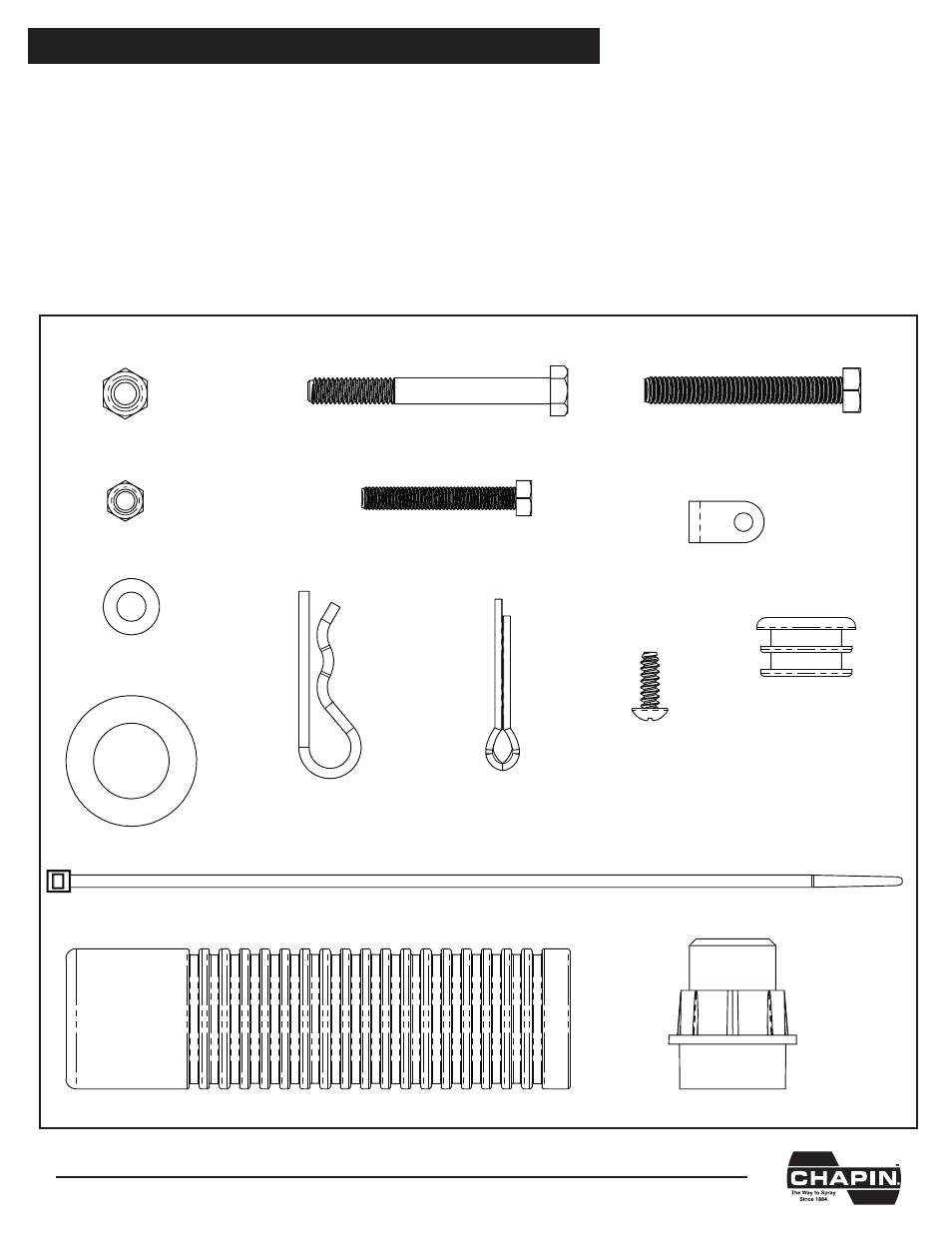

Boulons et écrous en taille réelle
REMARQUE:
Selon le modèle, ce paquet peut contenir du matériel supplémentaire
qui n’est pas nécessaire pour l’assemblage.
Écrous à blocage nylon M5 (1)
Écrous à blocage nylon M6(7)
Boulon hexagonal M6x55 mm (6)
Boulon hexagonal M6x45 mm
(1)
Boulon hexagonal M5x35 mm (1)
Entretoise (4)
Rondelle plate (1)
Agrafe en « R »
Goupille fendue (1)
Vis Phillips
autotaraudeuse formant
le filet nº 8-18x1/2
Pince en « P » (1)
Embout (2)
Attache-câble (2)
Poignée (2)
Douilles (2)
