20
4. Funcionamiento
4.7. Programación

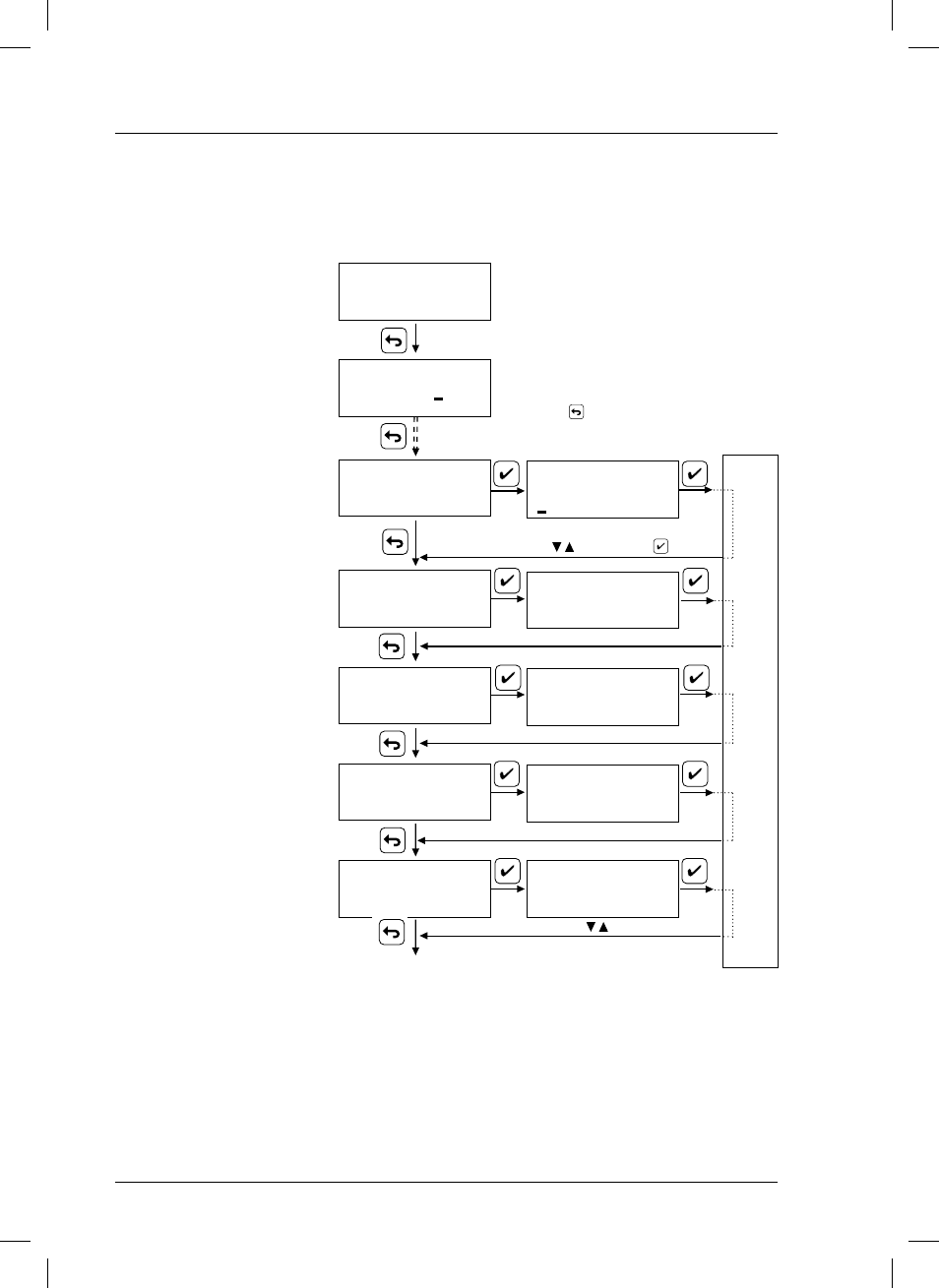

El instrumento se suministra con la programación que se cita en la Puesta en marcha, pág. 15. Para modificar
la programación original y adaptarla a aplicaciones concretas, seguir el diagrama:
SALIDA 4 a 20 mA
LÍMITE (*)
CÓDIGO 000
MIDIENDO 22.3°C
545 µS/cm @25°
ALARMA
LAVADO
HOLD
4 mA 20 mA
200 µS 2.0 mS
ON - - - - - - OFF
1000 µS 800 µS
ALARMA
01 min
LAVADO
Ton= 03 s Toff=01 h
> 21 mA
último
Límite
Selección de los valores de
actuación del relé de límite.
Entrada “ON” (contacto cerrado).
Salida “OFF” (contacto abierto).
Conductividad: entre 0.0 µS y
200 mS.
Salinidad: entre 0.0 mg/l y 278 g/l
* LIMITE 2 / LAVADO
La opción de LIMITE 2 aparecerá
únicamente si el relé 2 se ha
configurado como relé de límite.
Alarma
Selección del tiempo previo a la
activación de la alarma.
Seleccionable entre 1 a 99 seg,
min. u horas. 0=desactivado.
Lavado
T on: tiempo de lavado. Valor mín:
3 seg. (relé activado o lavando).
Para desactivar la función lavado,
programar T on= 0.
T off: tiempo de no activación de
lavado. Valor mín: 10 seg. (relé
desactivado). Ejemplo: Ton: 3 seg,
Toff: 1 h; lavará durante 3 seg.
cada hora.
Tiempo de post-lavado: 0 a 99 seg.
Salida de corriente
Selección de los valores de
conductividad correspondientes a la
salida de corriente (4 mA y 20 mA).
Conductividad: entre 0.0 µS y 200 mS.
Salinidad: entre 0.0 mg/l y
278 g/l t
Hold. Selección de la salida de
corriente cuando el equipo está en
suspenso: fija a 21 mA o en el valor
de mA equivalente al último valor
medido.
GUARDANDO DATOS
(*) LIMITE y SALIDA 4 - 20 mA: Permite la introducción de 5 dígitos, situando el decimal en el punto que se desee.
Variar el dígito subrayado
con
y aceptar con
Variar con
Introducir el código 100.
Pulsar hasta llegar a la opción deseada.
Continua en
pág. siguiente
