8
3. Montage und Installation

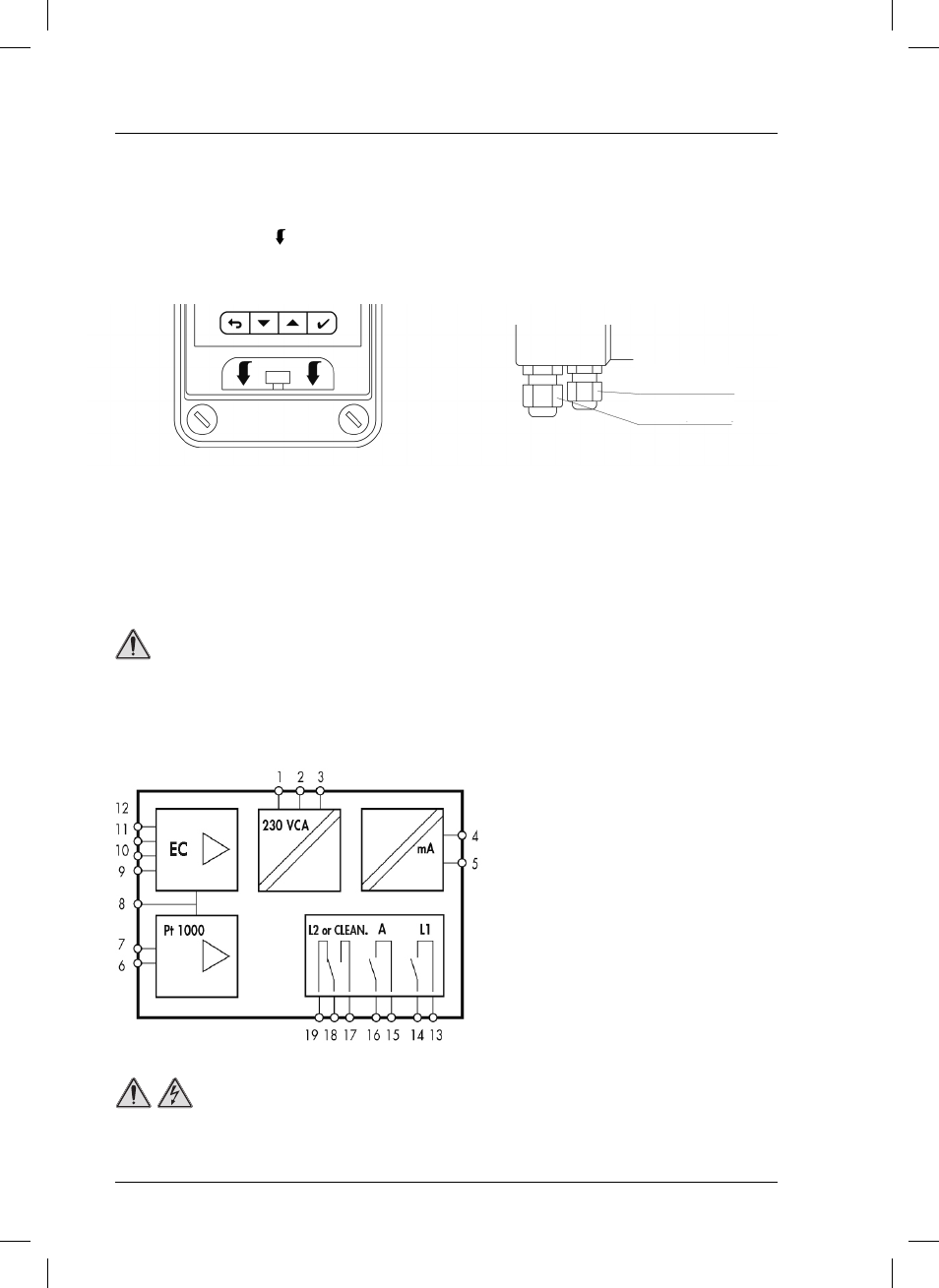

Blockschaltbilder
1, 2 Versorgung mit 230 oder 24 VAC ±10 %
(115 VAC auf Anfrage)
3 Erdung, siehe Wichtige Hinweise auf S. 9.
4, 5 Stromausgang 4–20 mA (CE)
6, 7 Eingang für Temperaturfühler
8 Abschirmung des Sensorkabels
9...12 Eingang für 2-polige Messsensor
13, 14 Kontakt des Grenzwertrelais 1
15, 16 Kontakt des Alarmrelais
17...19 Kontakt des Grenzwertrelais 2 oder Relais
Reinigen
3.1.2. Anschlüsse
Beim Anschließen des Geräts sind alle Sicherheitsempfehlungen in dieser Bedienungsanleitung zu beach-
ten. Das Kapitel „Sicherheitshinweise“ auf Seite 5 der vorliegenden Bedienungsanleitung sollte unbedingt
durchgelesen werden.
Details
Zum Öffnen der transparenten Frontklappe drücken
Sie mit zwei Fingern auf den in der Abbildung ge-
kennzeichneten Bereich ( ). Verschraubungen
Unten am Gerät befinden sich 5 Stopfbüchsen,
2 PG 7 und 3 PG 9.
PG 9 (3 Stk)
PG 7 (2 Stk)
GEFAHR
Die Klemmleiste für den Netzanschluss ist durch ein Gehäuse geschützt. Dieses darf nur für
die Montage- und Installationsarbeiten durch qualifiziertes Fachpersonal entfernt werden.
GEFAHR
Beim Herstellen elektrischer Anschlüsse muss das Gerät vom Stromnetz getrennt sein.
