12
3. Instalación
Notas importantes:
• El si629 C no requiere conexión a tierra
(borne 1).
• En ambientes con problemas de interferencias
electromagnéticas se recomienda conectar
el instrumento a tierra mediante el borne 1.
También se recomienda utilizar cables apan-
tallados, tanto para la señal de la célula (cable
triaxial), como para la sonda de temperatura.
La pantalla exterior del cable triaxial y la del
cable de temperatura deben conectarse al
borne 16.
PELIGRO
Relés:
- Limitar la corriente a 3 A mediante el
uso de un fusible.
- No conectar cables con una tensión
superior a 24 V.

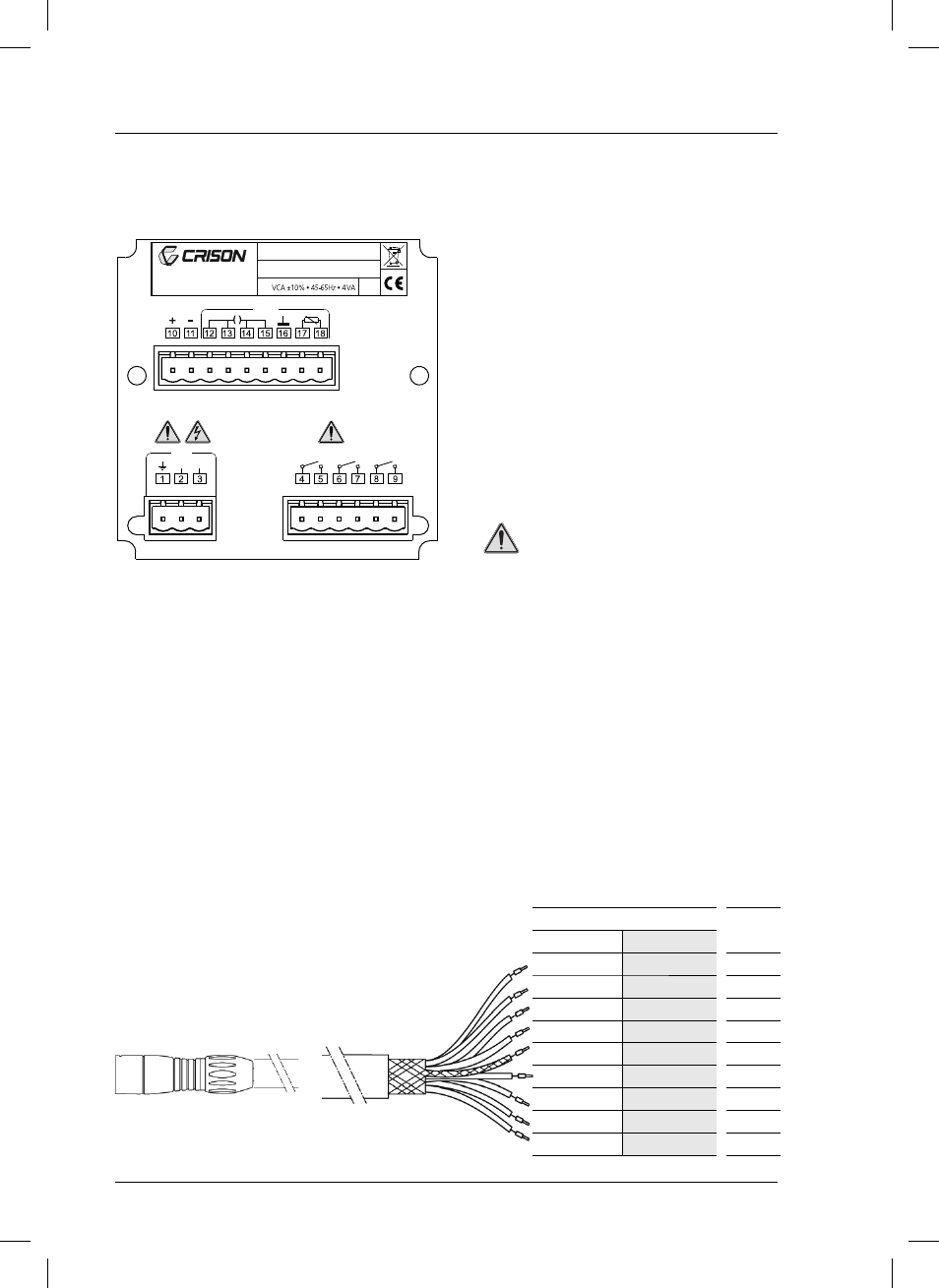

Asignación de los bornes (panel posterior)
Transmitter si629 C
RED
VCA
A L 2 / C L
CELL 4-20 mA
S/N: CRISON INSTRUMENTS, S.A.
E-08328 ALELLA - Barcelona
Made in Spain IP 54
3.3. Cables de la célula
Compensación de la longitud del cable
Para minimizar el efecto de la resistencia del cable en medida de conductividad la longitud del mismo se
compensa por el sistema de “4 hilos”. Con el sensor de temperatura Pt 1000 la resistencia del cable tiene
poca importancia. No obstante a cada extremo del sensor se conectan dos cables para reducir a la mitad
la resistencia del conductor.
3.3.1. Células con conector MP-5
BORNES
COLOR
si629 C (campo) si629 C (panel)
6 18 Blanco
6 18 Marrón
7 17 Rosa
7 17 Amarillo
8 16 Malla
9 15 Verde
10 14 Azul
11 13 Gris
12 12 Rojo
Conector MP-5, 5 contactos
