3. Installazione
IT
ALIANO
3.1. si629 C (campo)
PERICOLO
Le operazioni descritte nel presente capitolo del manuale devono essere eseguite esclusivamente
da personale qualificato.
3.1.1. Montaggio
A parete
Aprire il contenitore svitando le 4 viti A.
Utilizzare i fori B indicati nello schema per fissare lo strumento.
In pali o tuberie
Utilizzare l’adattatore per pali, PN LZU9120.99.
Installarlo nella parte posteriore dello strumento tramite i fori C indicati nella
figura. Assicurare poi al palo il tutto tramite 2 fascette.
C
C
Fascetta

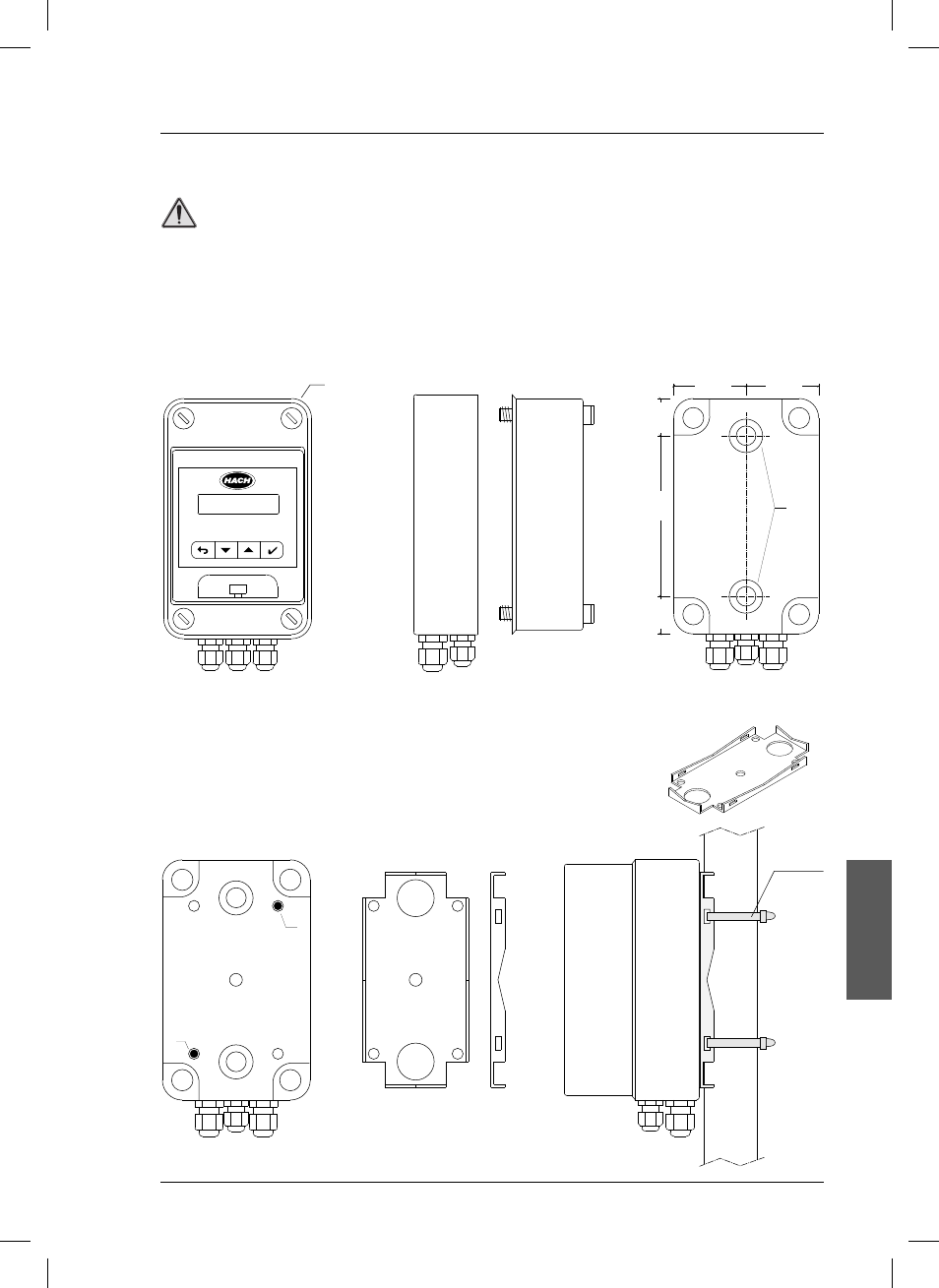

Vista posteriore Adattatore per pali Strumento montato
B
50 mm
2 in
50 mm
2 in
25 mm
1 in
25 mm
1 in
115 mm
4.5 in
A
Vista frontale Vista laterale Vista posteriore
