7
3. Montage und Installation
DEUTSCH
3.1. si629 C (Wandmontage)
GEFAHR
In diesem Kapitel beschriebene Arbeiten dürfen nur von qualifiziertem Fachpersonal vorgenommen
werden.
3.1.1. Montage

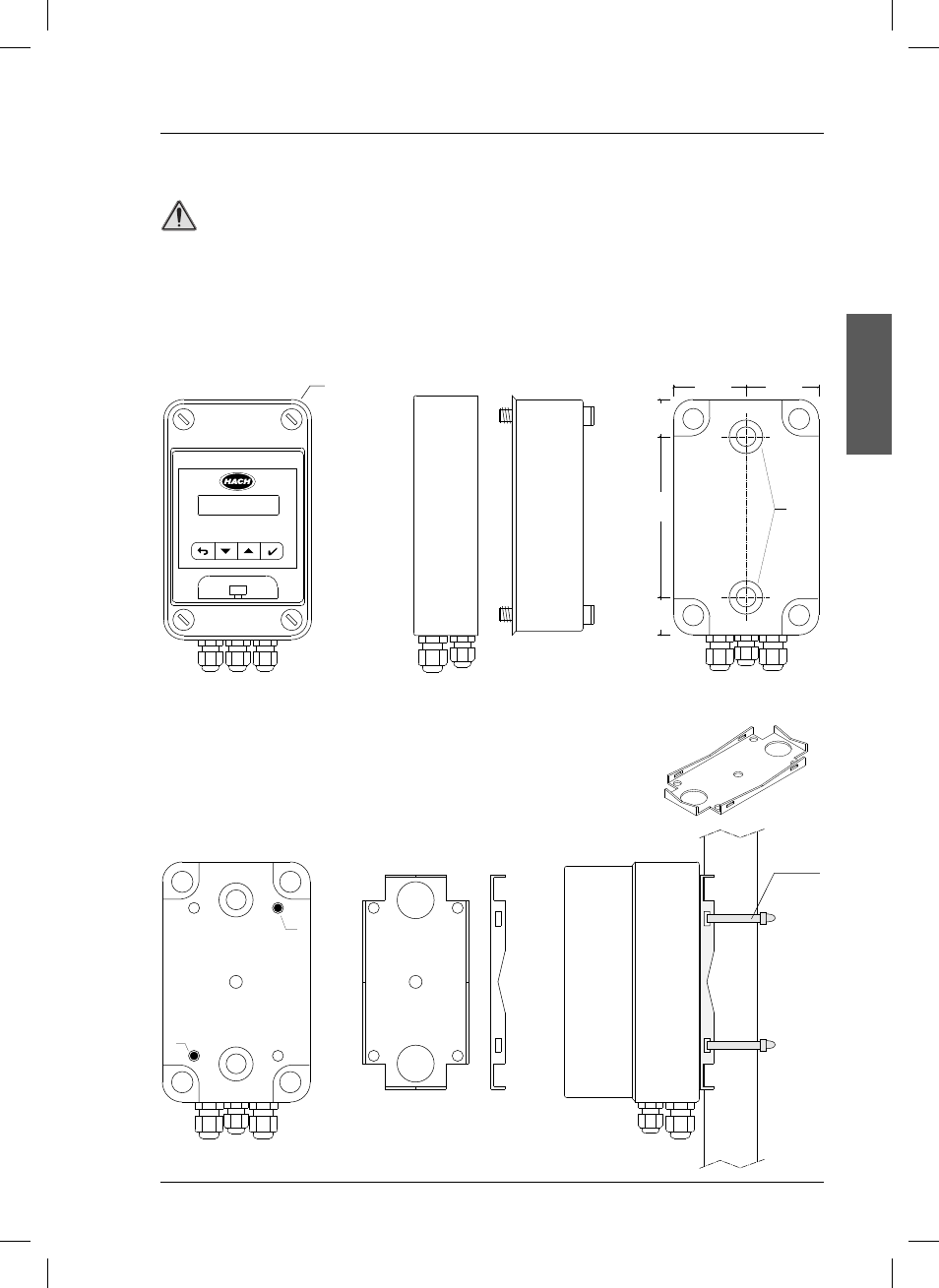

Wandmontage
Öffnen Sie eine Gehäusehälfte durch Lösen der 4 Schrauben A.
Verwenden Sie zur Befestigung des Geräts die Bohrungen B (s. Plan).
Mast- oder Rohrmontage
Verwenden Sie das Montageblech, TN LZU9120.99.
Befestigen Sie das Montageblech hinten am Gerät. Verwenden Sie dazu die
beiden Bohrungen C (s. Abbildung). Befestigen Sie das Gerät mit Montage-
blech mit zwei Kabelbindern am Rohr.
C
C
Kabel-
binder
Rückansicht Montageblech Montiertes Gerät
B
50 mm
2 in
50 mm
2 in
25 mm
1 in
25 mm
1 in
115 mm
4.5 in
A
Vorderansicht Seitenansicht Rückansicht
