13
3. Installazione
IT
ALIANO
Nota importante:
Fare un ponte tra i morsetti 9 e 10 (12 e 13 nello strumento da pannello) ed un altro tra i morsetti 11 e
12 (14 e 15 nello strumento da pannello).

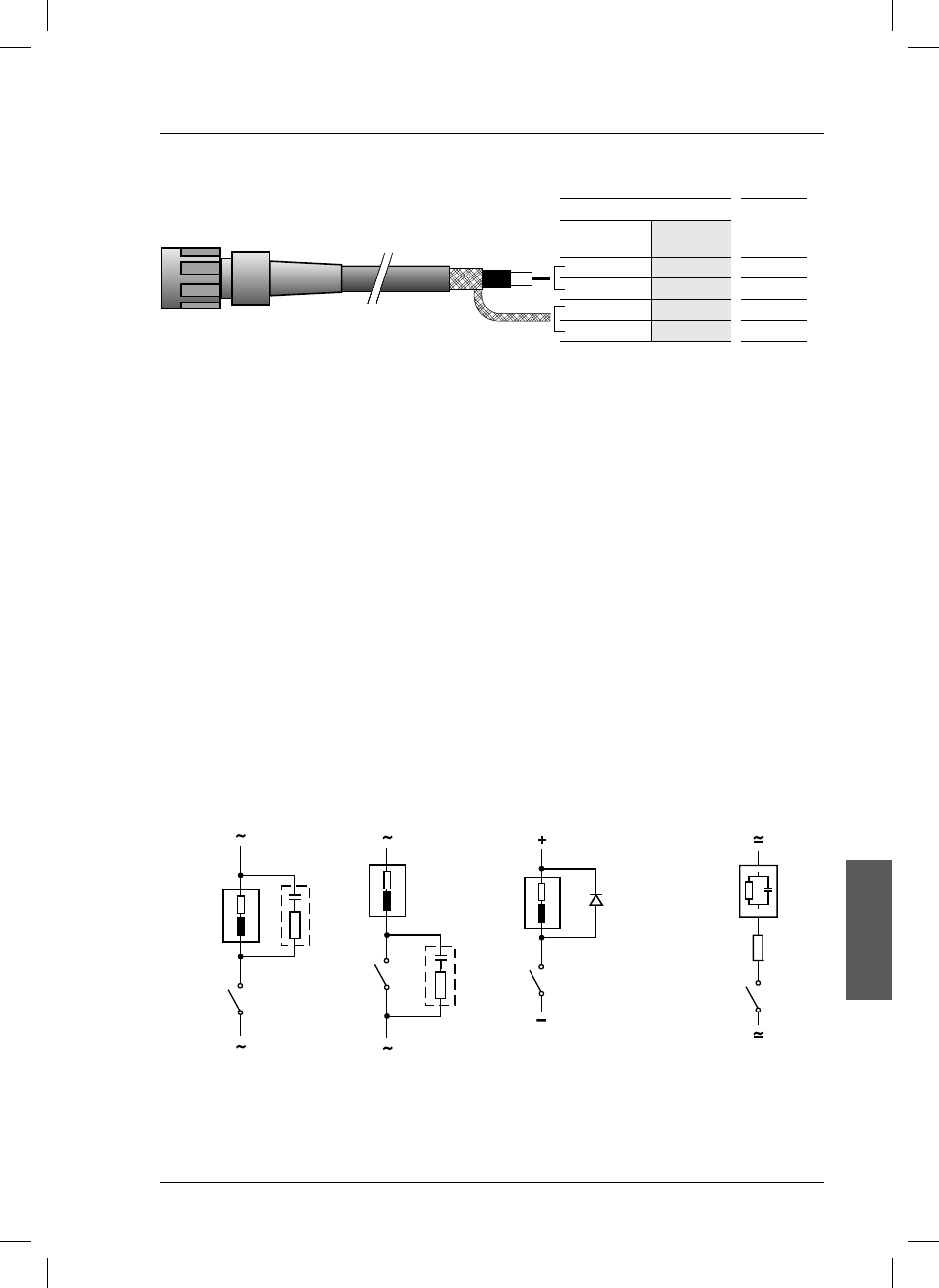

3.3.2. Celle con connettore S8
3.4. Montaggio dei protettori per i contatti di commutazione
I contatti dei relè sono sottoposti ad erosione elettrica.
Le cariche induttive e capacitive sono la principale causa di riduzione della vita utile dei contatti.
Per eliminare scintille ed archi eletrici, si utilizzano componenti quali combinazioni di resistenze e conden-
satori (RC), resistenze non lineari, resistenze in serie e diodi.
Collegamenti di protettori classici
In corrente alterna (CA) e carica induttiva
In CC e carica induttiva
In CA/CC e
carica capacitiva
Carica
Contatto
relè
Diodo
1N4007
RC tipica a 230 VCA: Condensatore 0.1 µF/630 V
Resistenza 100 Ω/1 W
RC
RC
R
Carica
R di esempio:
5 Ω / 1 W a
24 V / 0.4 A
Carica massima dei relè: in AC < 24 V / < 3 A / < 72 VA.
MORSETTI
COLORI
si629 C
(campo)
si629 C
(pannello)
9 12 Centrale
10 13 Centrale
11 14 Blindaggio
12 15 Blindaggio
