Installation et câblage
Type 8045
7.5.5. câbler la sortie transistor Do1
L+ L- PE P+ P- Iout
Supply
18...36 Vdc
PULSE
DO1
PE
AO1
300 mA
+
-
18-36 V DC
(*) +
-
+
- 5-36 VDC
API
Alimentation

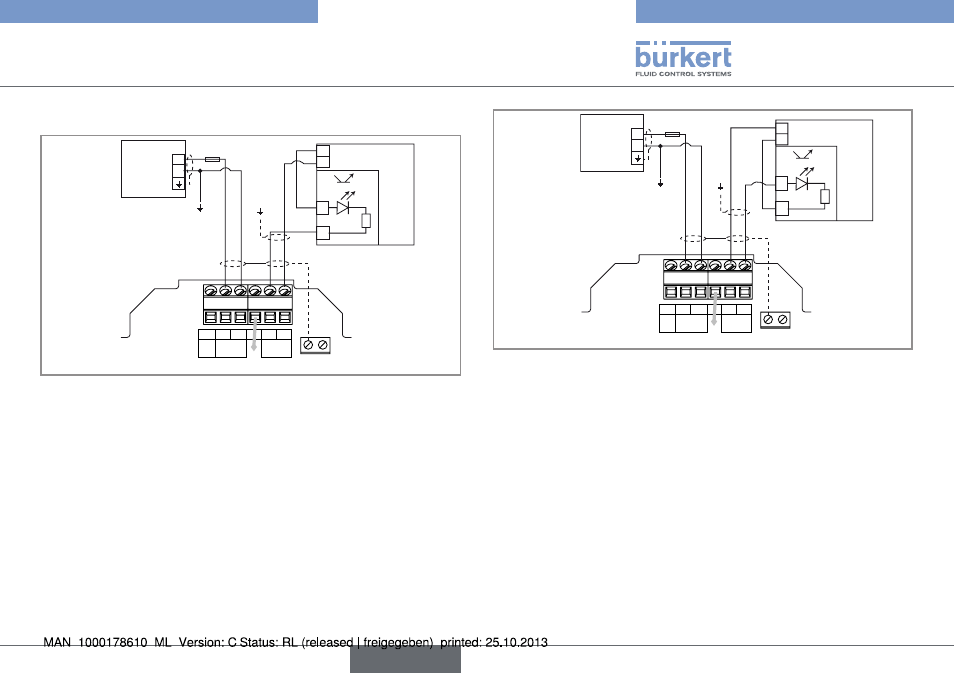

Fig. 19 : Câblage en NPN de la sortie transistor DO1
*) si une mise à la terre directe est impossible, brancher un conden-
sateur de 100 nF / 50 V entre la borne négative de l‘alimentation et
la terre.
L+ L- PE P+ P- Iout
Supply
18...36 Vdc
PULSE
DO1
PE
AO1
300 mA
(*) +
-
+
- 5-36 VDC
+
-
18-36 V DC
Alimentation
API
Fig. 20 : Câblage en PNP de la sortie transistor DO1
*) si une mise à la terre directe est impossible, brancher un conden-
sateur de 100 nF / 50 V entre la borne négative de l‘alimentation et
la terre.
