15
Installation et câblage
Type 8045
→
Installer le joint sur le raccord S020 (repère 3 Fig. 9)
→
Vérifier la présence de la goupille de détrompage (voir repère 4
Fig. 9) sur le raccord.
→
Insérer l'appareil (repère 1 Fig. 9) dans le raccord. Orienter la
flèche sur le côté de l'appareil dans le sens de circulation du
fluide : les totalisateurs s’incrémenteront.
→
Serrer à la main le collier de serrage (repère 2 Fig. 9).
→
Pour vérifier l'étanchéité, mettre la canalisation sous pression.
1
4 3
2
Sens de circulation du fluide

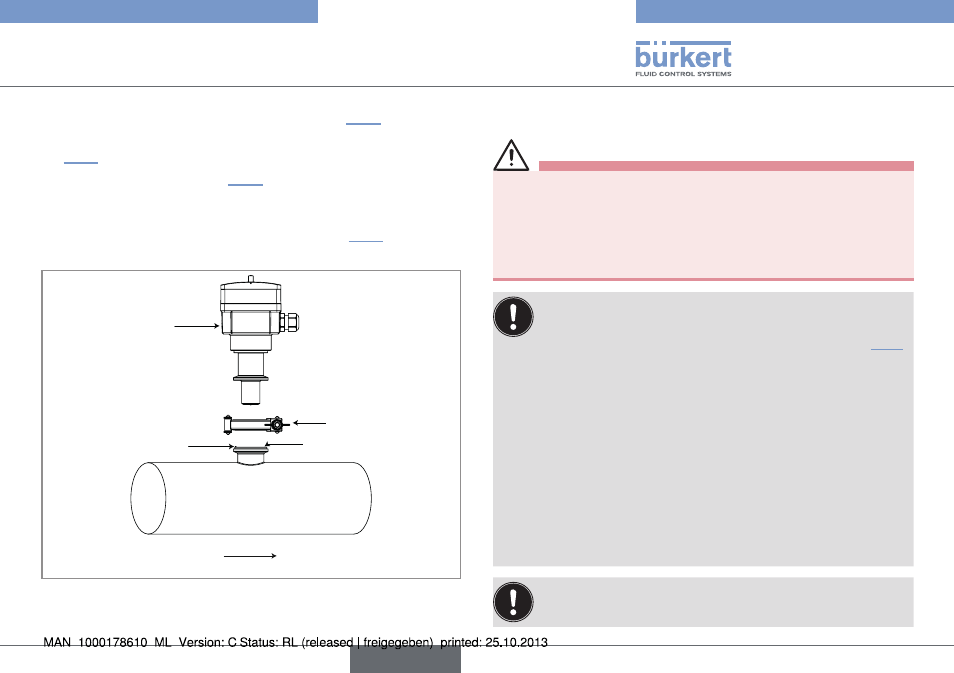

Fig. 9 : Installation d'un 8045 avec raccordement clamp sur la
canalisation
7.5. câblage
danger
risque de blessure par décharge électrique.
• Couper et consigner l'alimentation électrique de tous les
conducteurs avant d'intervenir sur l'installation.
• Respecter la règlementation en vigueur en matière de pré-
vention des accidents et de sécurité relative aux appareils
électriques.
• Utiliser une alimentation électrique de qualité (filtrée et
régulée).
• Garantir l'équipotentialité de l'installation. Voir chap. 7.5.1.
• Utiliser des câbles blindés avec une limite de température
de 80 °C minimum.
• Ne pas approcher les câbles de raccordement de câbles
haute tension ou haute fréquence ; Si une pose contiguë
est inévitable, respecter une distance minimale de 30 cm.
• Protéger l'alimentation électrique par un fusible de
300 mA et un interrupteur.
• Protéger les relais par un fusible de 3 A max. et un
coupe-circuit (en fonction du process).
• Ne pas appliquer à la fois une tension dangereuse et une
très basse tension de sécurité (TBTS) sur les relais.
Boucher le presse-étoupes inutilisé à l'aide du joint obtu-
rateur fourni, pour assurer l'étanchéité de l'appareil.
français
