21
Installation und Verkabelung
Type 8045
7.5.4. Verkabelung des
ao1-stromausgangs
Aus Sicherheitsgründen die Kabel mittels einer nicht lei-
tenden Klemmschelle fixieren.
Der 4-20 mA-Stromausgang kann entweder als Quelle oder als
Senke angeschlossen werden.
Versorgungsspannung
4-20 mA-Eingang am
externen Gerät
Den Schalter
A
nach Rechts stellen.
SOURCE SINK
L+ L- PE P+ P- Iout
Supply
18...36 Vdc
PULSE
DO1
CURRENT
PE
AO1
A
18-36 V DC
+
-
300 mA
I
+
-
(*)

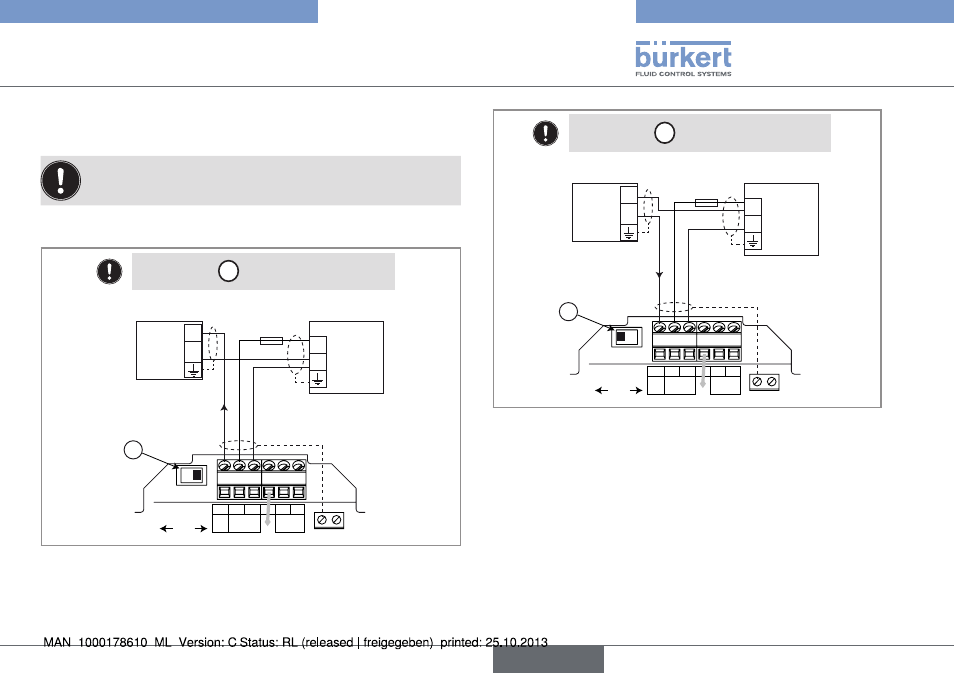

Bild 17: Anschluss des 4-20 mA-Stromausgangs (AO1) als Quelle
*) Wenn eine direkte Erdung nicht möglich ist, einen Kondensator
mit 100 nF / 50 V zwischen Minuspol der Stromversorgung und
Erde anschließen
SOURCE SINK
L+ L- PE P+ P- Iout
Supply
18...36 Vdc
PULSE
DO1
CURRENT
PE
AO1
A
18-36 V DC
+
-
300 mA
I
+
-
(*)
Versorgungsspannung
4-20 mA-Eingang am
externen Gerät
Den Schalter
A
nach Linkss stellen.
Bild 18: Anschluss des 4-20 mA-Stromausgangs (AO1) als Senke
*) Wenn eine direkte Erdung nicht möglich ist, einen Kondensator
mit 100 nF / 50 V zwischen Minuspol der Stromversorgung und
Erde anschließen
