I NSTALLATION
8750 - 39

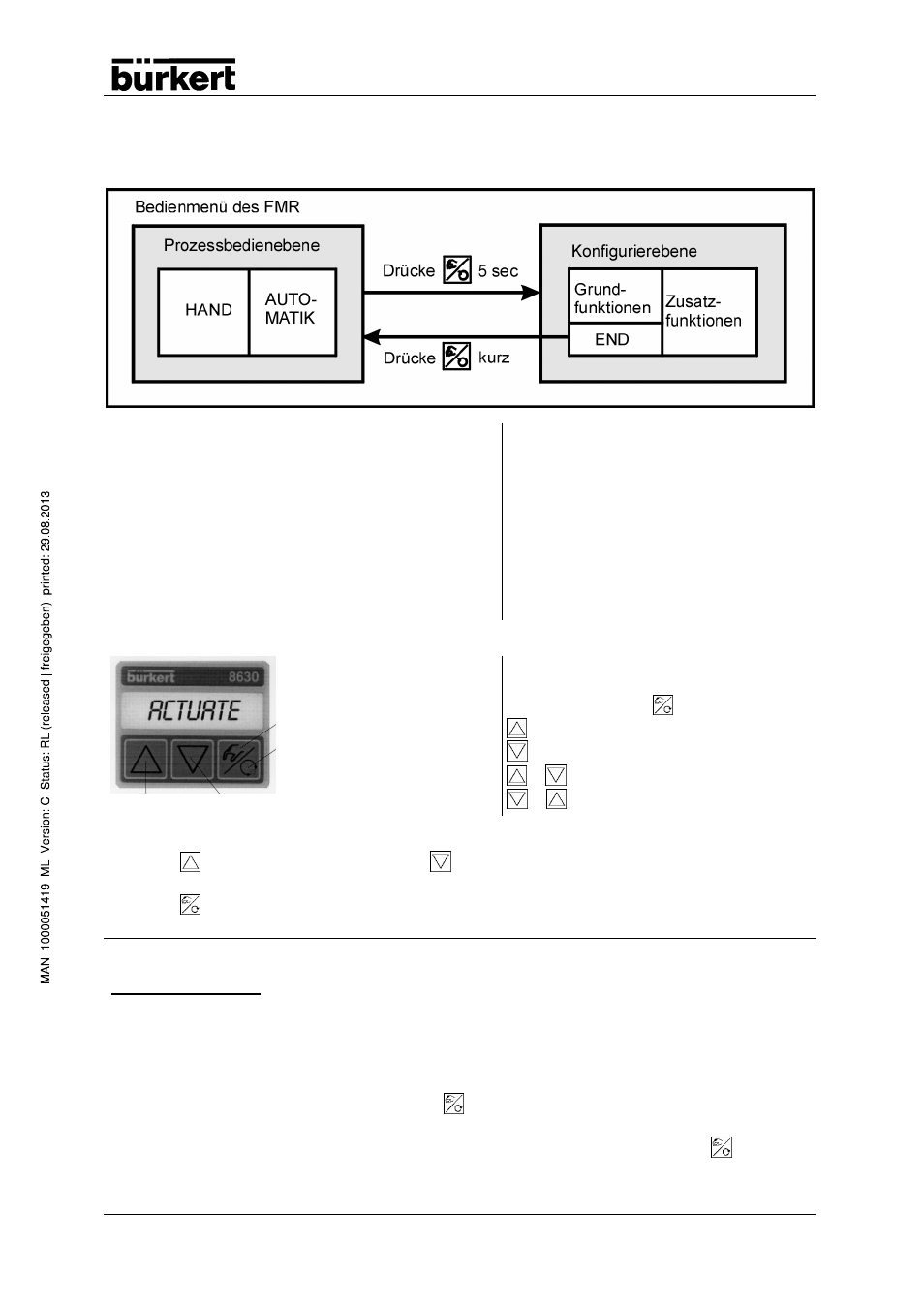

Bedienebenen des FMR
Die Bedienung des FMR erfolgt über die Prozessbedienebene und die Konfigurierebene.
Die Prozessbedienebene ist nach dem Einschal-
ten des Gerätes aktiv. In dieser Ebene wird zwi-
schen den Betriebszuständen AUTOMATIK und
HAND durch kurzes Drücken der Hand/Automatik-
Taste umgeschaltet. Im Betriebszustand AUTO-
MATIK läuft die Stellungs- bzw. Prozessregelung;
im Betriebszustand HAND kann das Ventil manuell
auf- bzw. zugefahren werden. Für den Übergang
zur Konfigurierebene muss die H/A-Taste 5 s ge-
drückt werden. In der Konfigurierebene werden bei
der ersten Inbetriebnahme die Grund-
funktionen sowie bei Bedarf die Zusatz-
funktionen spezifiziert. Während des
Konfigurierens fällt der Prozess mit den
Parametern unmittelbar vor dem Um-
schalten in einen stationären Zustand.
Die Rückkehr in die Prozessebene er-
folgt aus dem Menüpunkt END.
Display und Funktionstasten
oben unten
FMR-Bedienung mit
3 Funktionstasten
HAND/AUTOMATIK-Taste
LED (gelb)
Hand → LED dunkel
Auto → LED blinkt
Pfeiltasten oben / unten Tastenfunktionen in der Prozessbe-
dienebene bei Hand
(von Automatik mit
zu Hand)
Ventil auffahren
Ventil zufahren
+ Schnellgang auffahren
+ Schnellgang zufahren
Tastenfunktionen in der Konfigurierebene
Mit Taste
blättern nach oben; mit Taste blättern nach unten oder verändern von Ein-
stellungen (Zahlenwerte, alternative Parameter).
Mit Taste
Wechsel zwischen den Menü-Ebenen, Aufruf aktueller Einstellungen in einem
Menüpunkt, Bestätigung von Eingaben, Änderungen und Rückkehr zum Menüpunkt.
Werkseinstellungen und erforderliche Bedienereinstellungen
(Werkseinstellungen sind im nachfolgenden Bedienmenü kursiv und unterstrichen dargestellt)
Voraussetzungen
- FMR ist eingebaut und angeschlossen;
- Betriebsspannung und Steuerdruck sind zugeschaltet.
Vorgehensweise für Kontrolle und Einstellung
Nach dem Zuschalten der Betriebsspannung erscheint für ca. 5 sec die Anzeige EEPROM;
danach aktiviert das System automatisch die Prozessbedienebene mit der Anzeige POS 0.
Die gelbe LED in der Hand-Automatik-Taste
blinkt und am oberen Rand des Displays läuft
ein Hochkomma von links nach rechts.
Um zur Konfigurierebene zu gelangen, drücken Sie die Hand/Automatik-Taste
, bis im
Display der Hauptmenüpunkt ACT.FUNC angezeigt wird (siehe folgenden Programmablauf).
