M12 (4 pôles): tension d'alimentation et entrée du signal normalisé pour
consigne
Brochage:
1
Alimentation PT100 (0,5 mA)
3 GND
4 Entrée température PT 100
* Couleur des fils en cas d'utilisation de
câbles standard avec connecteur
1 (brun)* 4 (noir)
3
(bleu)
2 (blanc)
Brochage:
1
24 V DC tension d'alimentation
2 Entrée du signal normalisé de consigne
externe
3 GND consigne externe
4 GND terre tension d'alimentation
* Couleur des fils en cas d'utilisation de
câbles standard avec connecteur M12
(4pôles)
M8 (entrée PT100):
1 (brun)
4 (noir)
3 (bleu)*

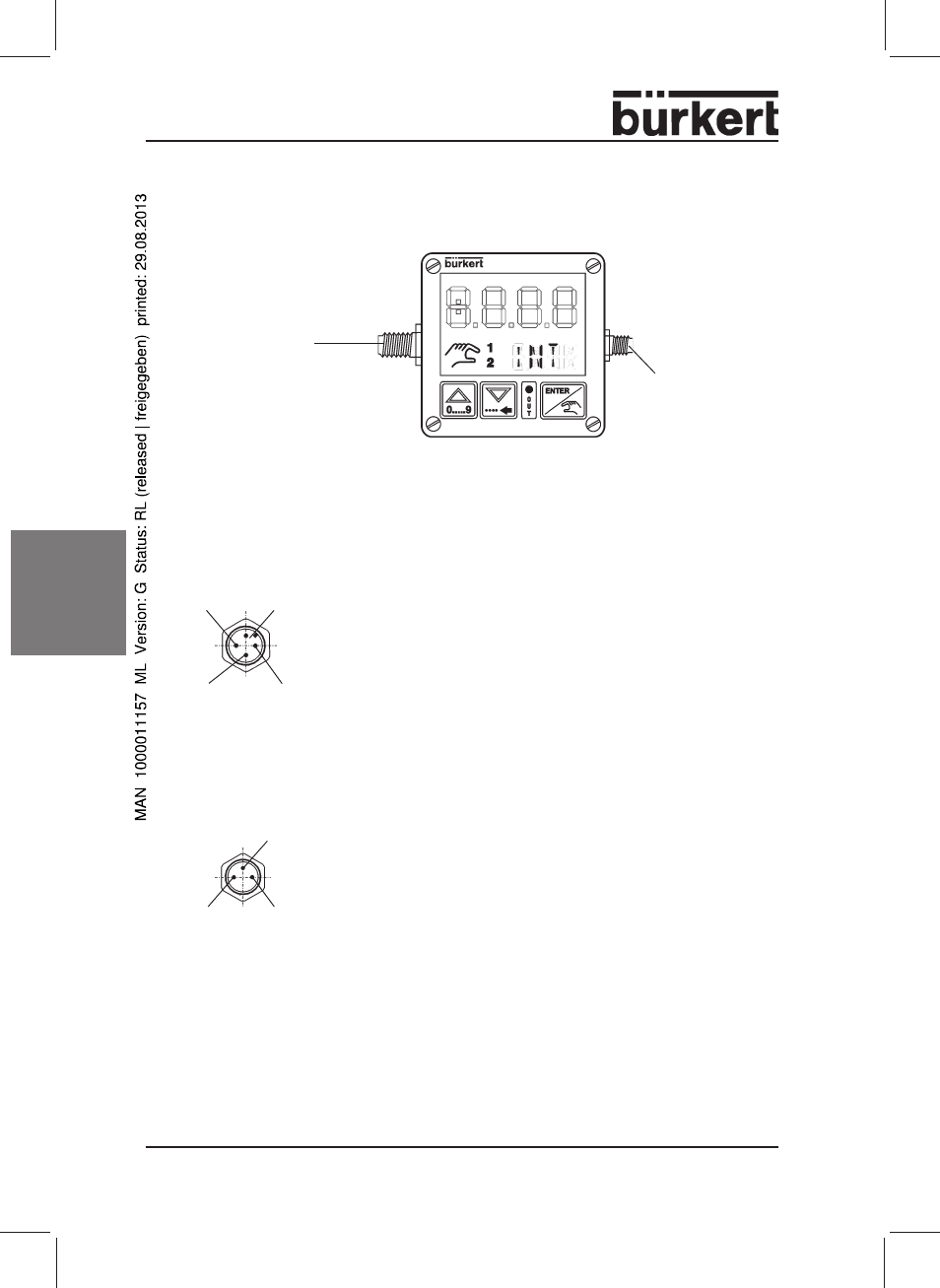

5.3 Connexions du régulateur de température type 8625-2
Figure: Connexions du régulateur de température type 8625-2
M8, 3 pôles
entrée PT100
M12, 4 pôles
tension d'alimentation
et entrée du signal normalisé
de consigne externe
