8625-2 Standard - 47
deutsch

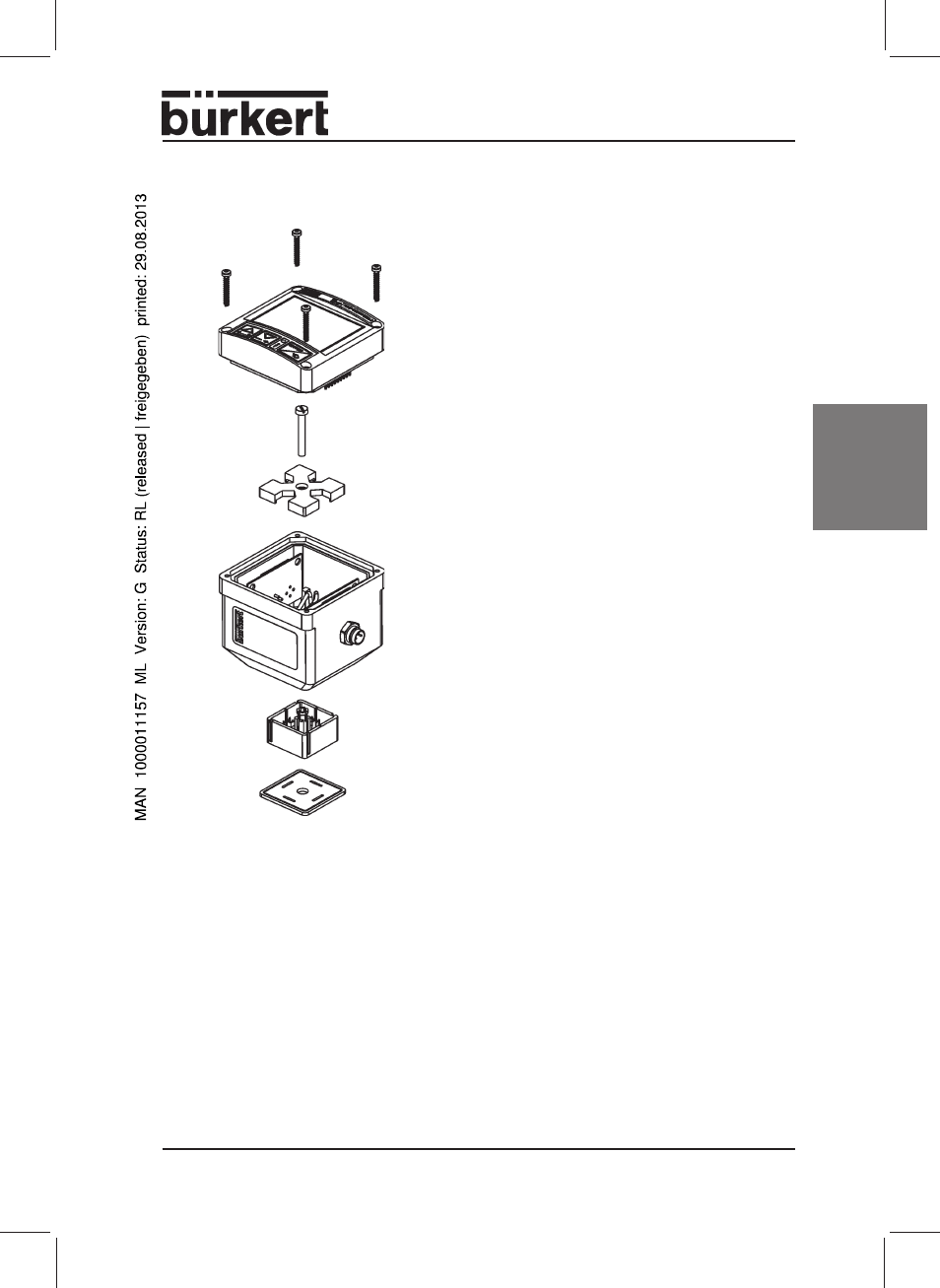

5.2 Richtungsänderung des Kabelabgangs
Î Lösen Sie die 4 Schrauben an der
Frontseite des Temperaturreglers und
nehmen Sie den Deckel vorsichtig ab.
Î Entfernen Sie die Schraube zum Ventil und
nehmen Sie das Kunststoffkreuz ab.
Î Nehmen Sie die Platine vom Würfel ab.
Î Ziehen Sie den Würfel nach unten heraus
und setzen ihn in der gewünschten
Richtung wieder ein.
Î Setzen Sie die Platine auf den Würfel auf
(Die Stecker müssen in die Führungen
eingreifen).
Î Setzen Sie das Kunststoffkreuz auf und
stecken Sie die Schraube durch den
Würfel.
Î Schließen Sie den Temperaturregler an das
Proportionalventil an (s. 5.1).
