62 - 8625-2 Standard
deutsch
Wurde der Wert für EXHI kleiner oder gleich gewählt als der Wert für
EXLO, erscheint abwechselnd blinkend auf der Textanzeige MODE und
ERR9.
In diesem Fall werden die neu eingestellten Werte nicht übernom-
men!
Sollwertvorgabe: Externer Sollwert
Sie geben bei der externen Sollwertvorgabe eine Skalierung an. Dabei wird der dem
Normsignal (4 - 20 mA, 0 - 10 V) entsprechende Temperaturbereich eingestellt. D. h. es
erfolgt die Eingabe der Temperatur bei 4 mA bzw 0 V (unterer Grenzwert) und bei
20 mA bzw. 10 V (oberer Grenzwert).
Einstellungen sind zwischen - 50 °C und 150 °C bzw. zwischen - 58 °F und
302 °F möglich. Wird versucht, einen Wert außerhalb dieses Bereichs einzustellen, so
springt die Anzeige automatisch auf 0 und es muss ein Wert innerhalb des Bereichs
eingegeben werden. Die Einheit entspricht dem im Menüpunkt
UNIT eingestellten
Wert. (Werkseinstellung EXLO = 0,0 °C ; EXHI = 100,0 °C)
Beispiel:
Unterer Grenzwert ( EXLO) 20 °C 4 mA
Oberer Grenzwert ( EXHI) 60 °C 20 mA
Wird z.B. ein Normsignal von 12 mA vorgegebenen, ergibt sich ein Sollwert von
40 °C.
Erhöhen der Stelle
nächste Stelle
2 s
an der 4. Stelle von rechts
Wechsel des Vorzeichens
Erhöhen der Stelle
nächste Stelle
2 s
an der 4. Stelle von rechts
Wechsel des Vorzeichens
Normsignal 4 - 20 mA
Normsignal 0 - 10 V

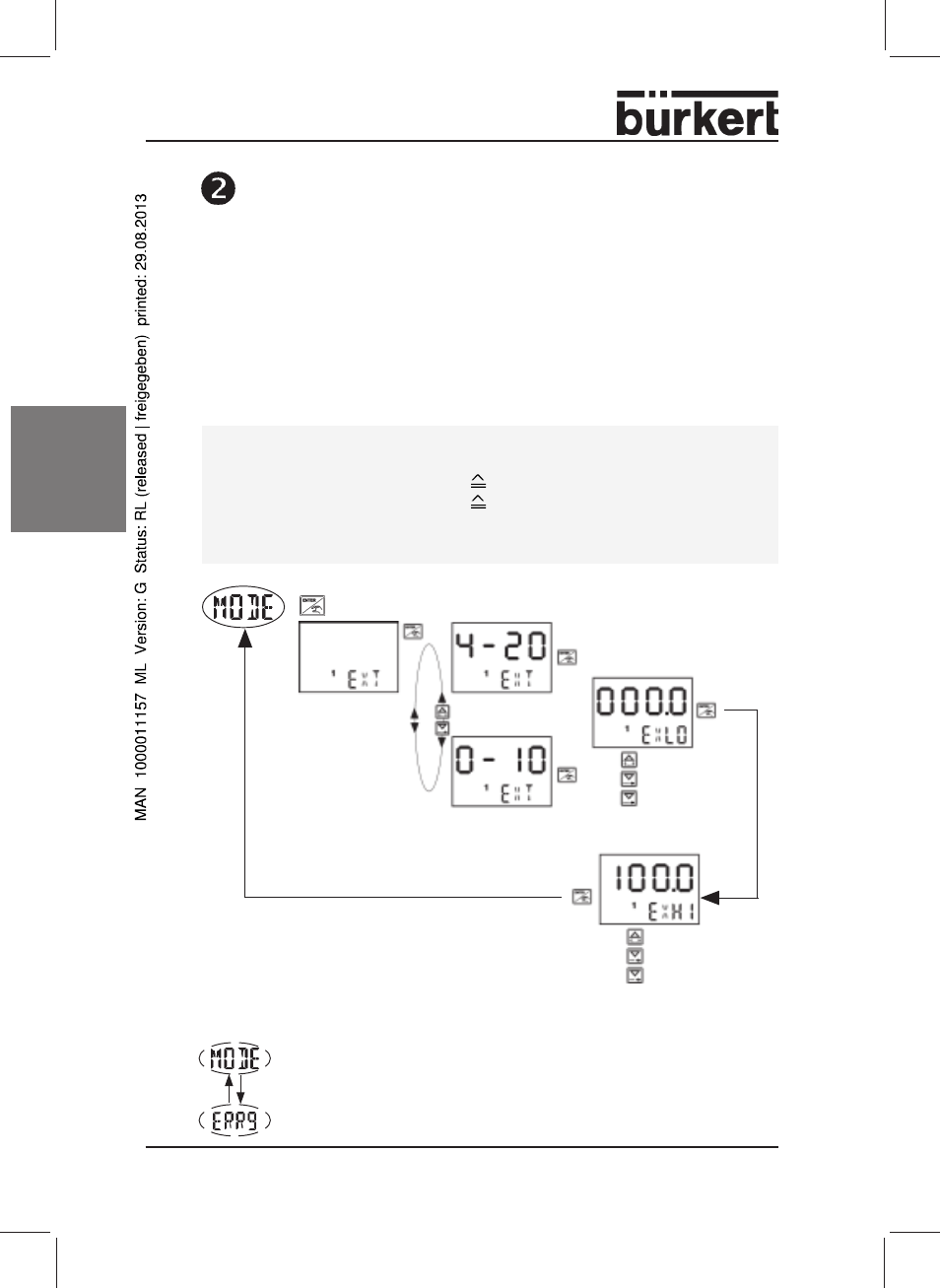

Bild:Sollwertvorgabe: Externer Sollwert
