Anschluss des Temperatursensors PT 100
Temperatur-
sensor PT 100

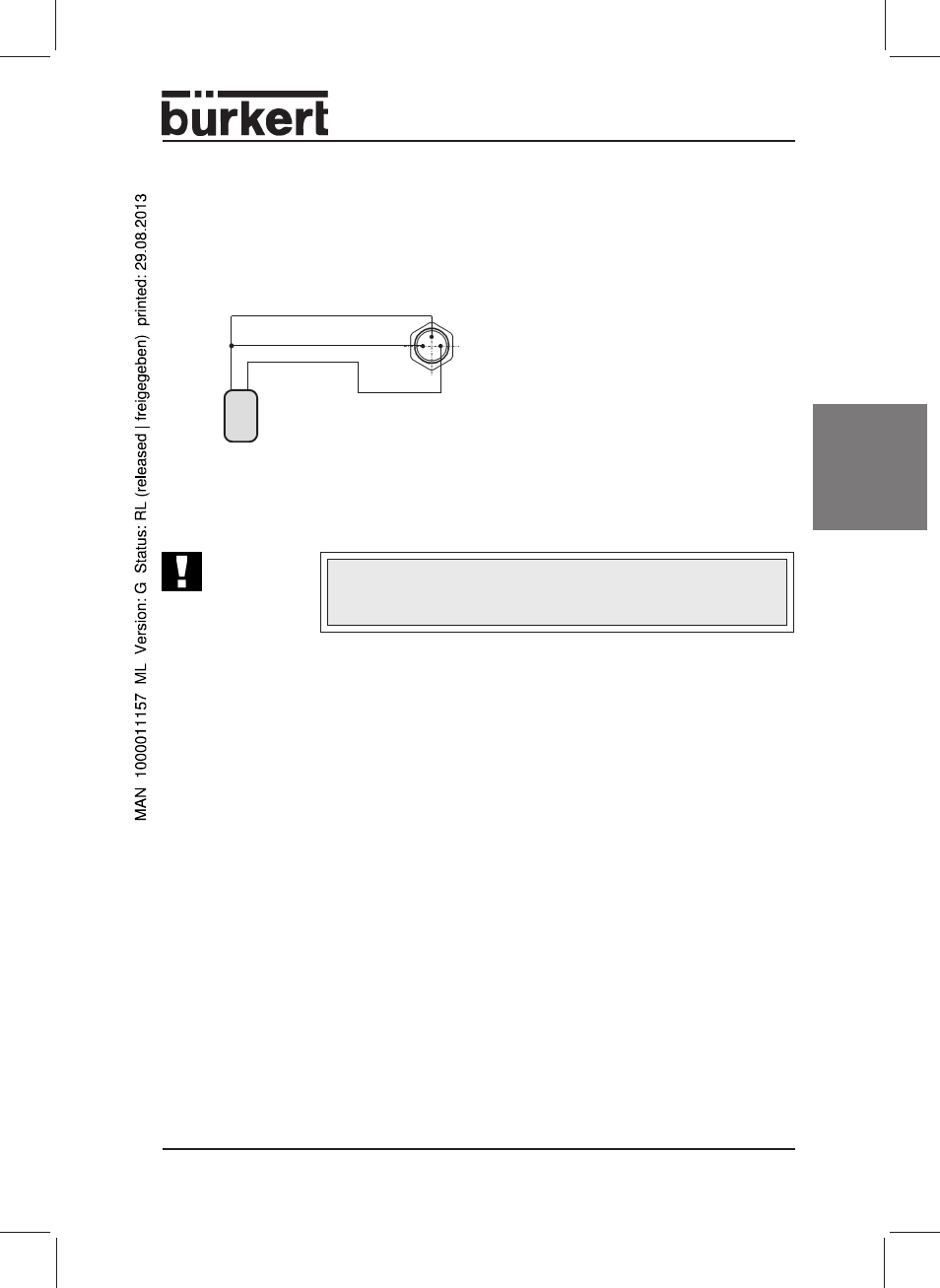

Bild: Anschluss des Temperatursensors PT100 an Typ 8625-2
1
(br)
4 (sw)
3 (bl)
Typ 8625-2 Temperaturregler
M8 (3polig)
ACHTUNG!
Schließen Sie an Pin1 des 3-poligen Steckers keine Span-
nung an! Pin 1 ist ein 0,5 mA-Ausgang zur Versorgung des
Sensors (PT 100)
1 2
Pin 1 und Pin 4 des Temperaturreg-
lers direkt am Temperatursensor
PT100 brücken und mit Pin 1 des
PT100 verbinden
Pin 3 des Temperaturreglers mit
Pin 2 des Temperatursensors PT100
verbinden
