Burkert Type 1094 - Manual (Page 34)

32 - 1094
fran
çais
3.4 Sorties
Transistor de sortie Transistor à commutation positive
Courant de charge 0 ... 250 mA
Tension de sortie 24 V DC
Fréquence du signal 270 Hz
Nombre de sorties une sortie vanne pour + et -
Sortie pour la vanne proportionelle
Pour positionner la vanne proportionnelle type 2832, la commande délivre des signaux
MIC modulés en courant via un transistor.
Sortie pour commande de la motopompe à vide
Transistor de sortie Sortie transistor à collecteur ouvert
Courant de charge 100 mA
Tension de sortie 24 V DC
Particularités Diode de roue libre, temporisation réglable (avec l'unité
de commande manuelle type MKNE-1094)
Nombre de sorties Une sortie pompe pour + (24 V) et - (GND)

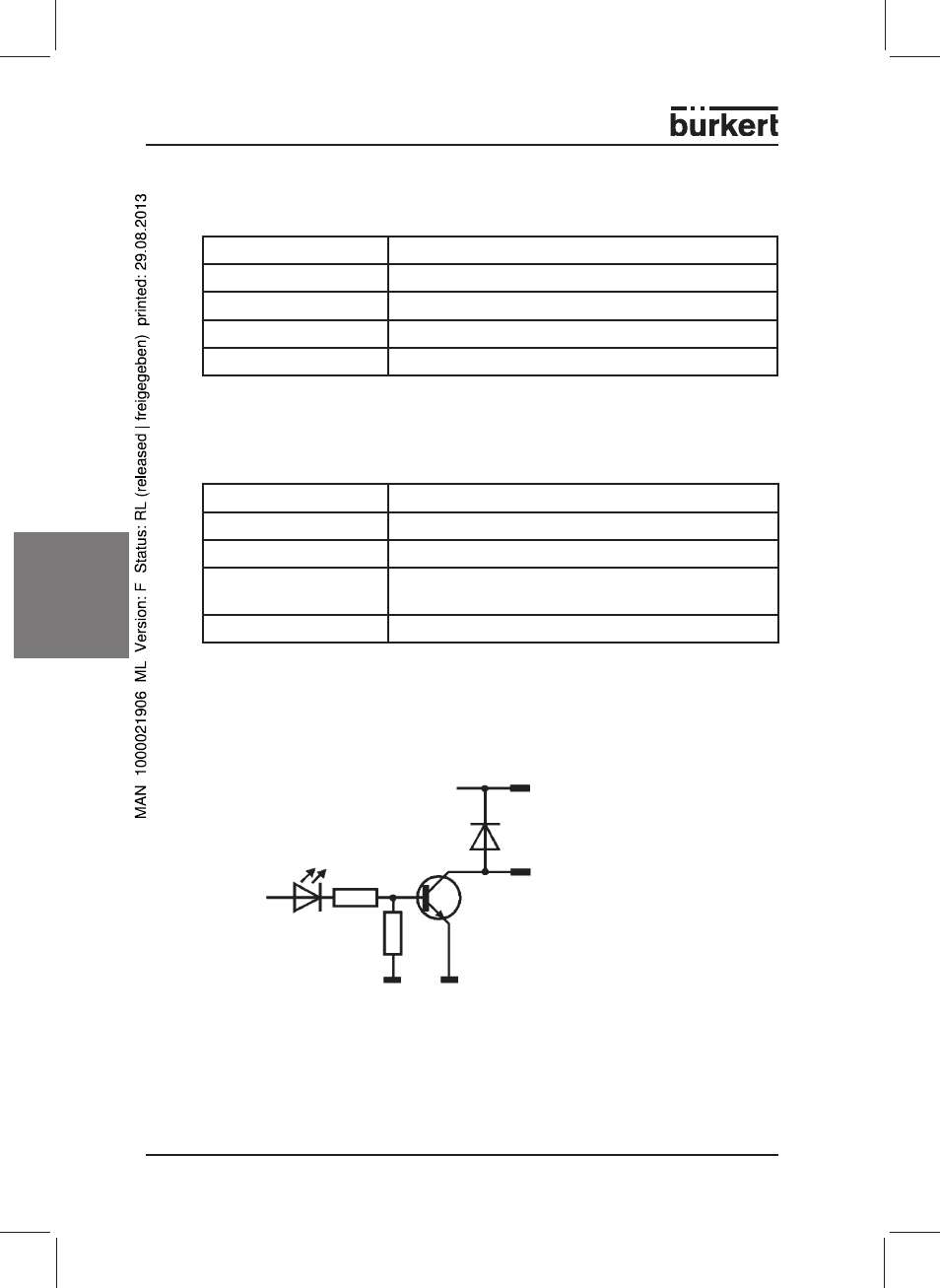

La sortie à collecteur ouvert représentée en fig. 4 sert à la commande du relais/con-
tacteur pour la commande de la motopompe à vide.
La sortie à collecteur ouvert est activée par la commande aussi longtemps que la
vanne proportionnelle reste ouverte.
De CPU
(port Bx)
2,2 k
Ω
+ 24 V
Sortie
BC 337 ou autre
10 k
Ω
Figure 4: Sortie du transistor à collecteur ouvert pour commande de la pompe
