Anschluss der Bedieneinheit
(9-poliger SUB_D_Stecker)
Frequenzeingang (GND)
Frequenzeingang 1 (+)
nicht belegt
nicht belegt
nicht belegt
nicht belegt
Spannungsausgang (+ 12 V) *
Proportionalventil (+)
Proportionalventil (-)
Schutzkontakte PE
Schutzkontakte PE
Betriebsspannung (GND)
Betriebsspannung (+ 24 V)
Ausgang zur Pumpe (+ 24 V)
Ausgang zur Pumpe (-)
nicht belegt
Spannungseingang (+ 12 V) *
LED "Proportionalventil aktiv"
LED "Pumpe aktiv"
LED "Betriebsspannung ein"
LED rot = aktiv
* Spannungseingang und Spannungsausgang werden hier durchgeschleift.
Elektronische Steuerung
Typ 1094 Standard
Feinsicherung 0,4 A M

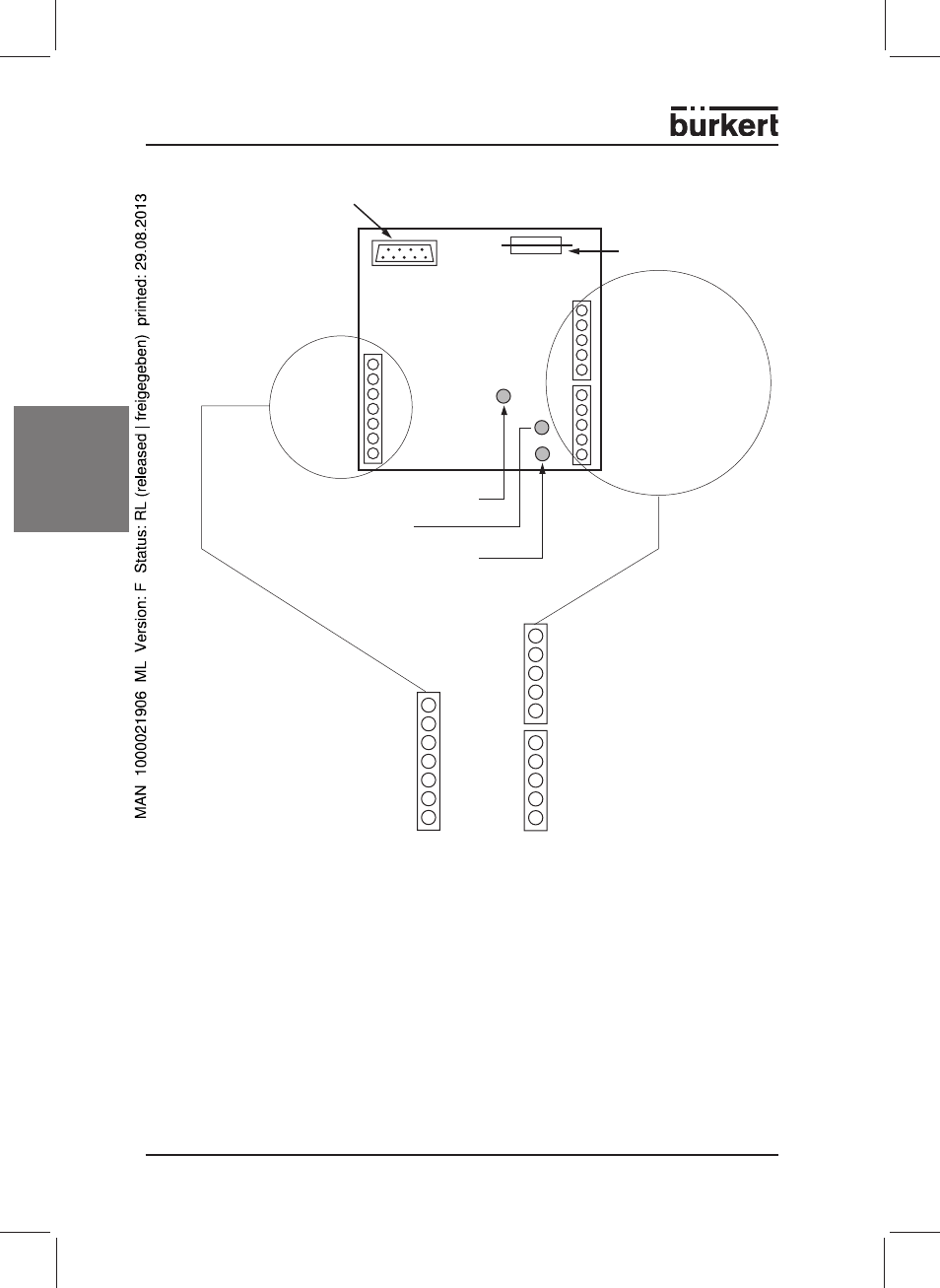

Bild 5: Elektrische Anschlüsse
Eingänge
Ausgänge
