1094 - 31
français
3 DESCRIPTIF TECHNIQUE
3.1 Caractéristiques techniques générales
Température ambiante -25 °C ... +85 °C
Dimensions 68 x 76 x 35 mm
Boîtier Boîtier ouvert à monter sur rail de support selon
DIN EN 50 022 / DIN EN 50 035 / DIN EN 50 045
Degré de protection IP 20
N° de commande 060 651
3.3 Entrées
Entrées en fréquence de la commande
Impulsion de haut niveau 2,5 V ... 25 V
Impulsion de bas niveau -1,0 V ... +1,0 V
Résistance d'entrée > 10 k
Ω
Courant max. d'entrée 5 mA
Durée min. d'impulsion 400 µs
Rythme de mesure 1 mesure/s
Résolution 1 Hz
Plage de mesure 0 ... 51 l/min
3.2 Caractéristiques èlectriques
Tension d'alimentation
Niveau 24 V DC ± 10 %
Ondulation résiduelle < 5 %
Courant absorbé < 30 mA (sans courant de vanne)
< 300 mA (avec courant de vanne)
Le débit volumique de l‘essence
prélevée est mesuré par le
compteur à pistons, converti par
l‘ordinateur de la colonne en un
signal pulsé proportionnel à la
fréquence et transmis à l‘entrée
en fréquence de la commande
(fig. 3).
Dans la commande, ce signal
est traité pour former la valeur
réelle du débit d‘essence.
Entrée 1
VDD
vers
CPU

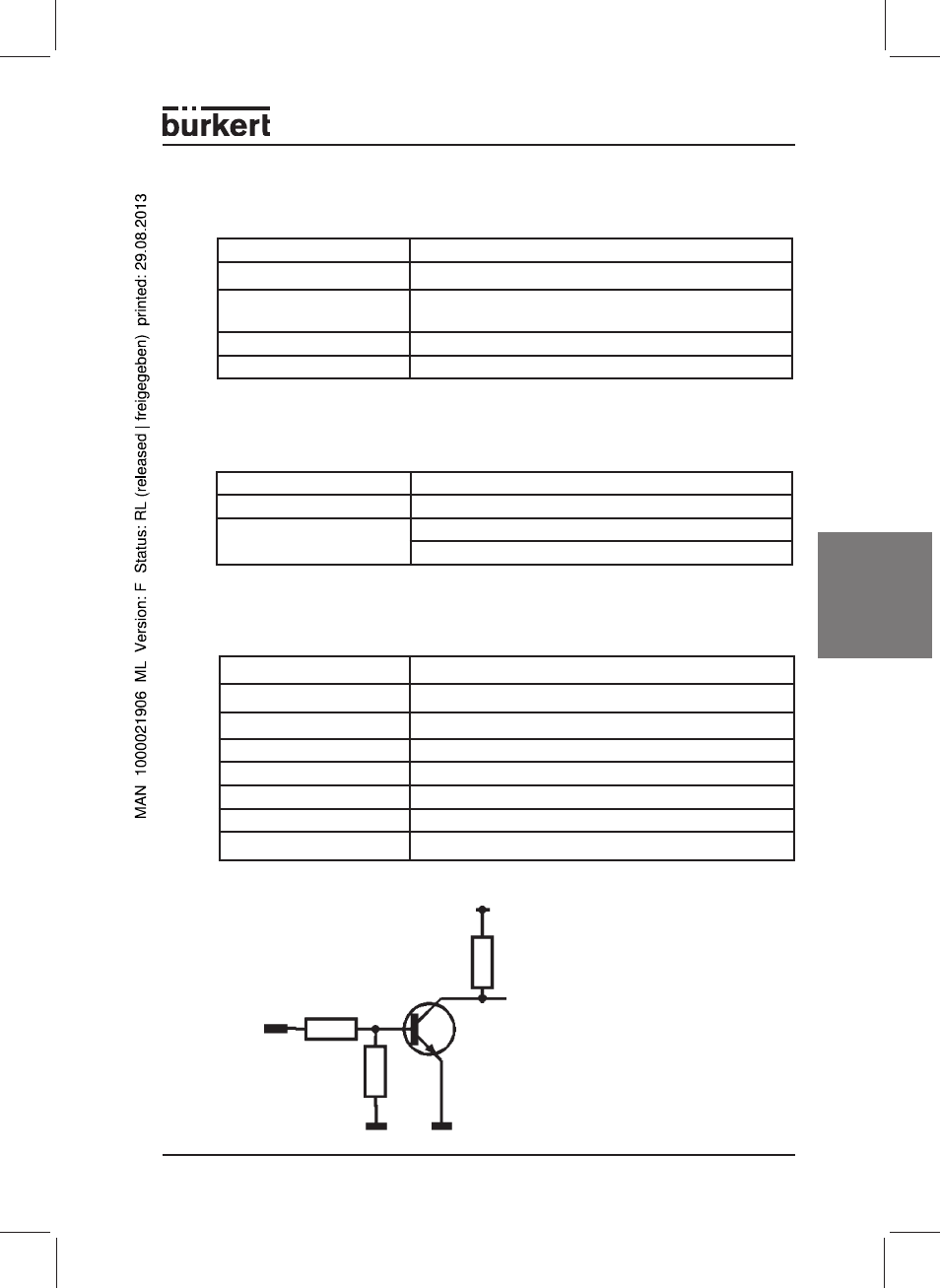

Figure 3:
Entrée en fréquence
de la commande
