Fixation des vannes seules
Fixer la vanne seule avec les vis M4 directement contre la paroi.
ATTENTION!
Ne pas déformer le boîter de vanne au montage!
Vanne pilote
Vis M4
pour la fixation
murale de la vanne
seule
Actionnement manuel
Tour l’actionnement
manuel de la vanne,
tourner l’actionnement
manuel de 90 ° sens
de la flèche
Etiquette d’identification
Raccords de travail
2(B) et 4(A)

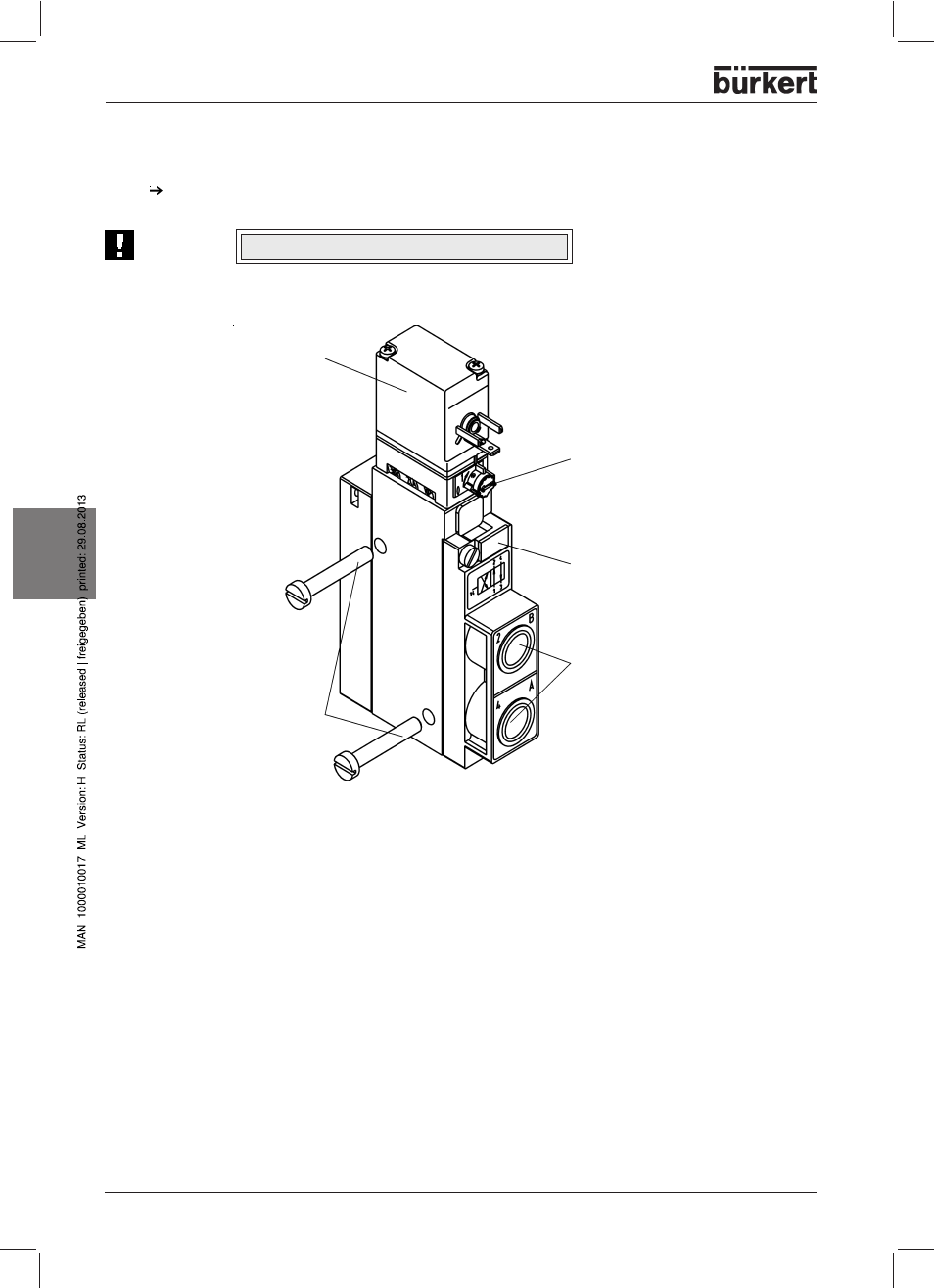

Figure 3: Fixation de vanne seule
