5470 / MP05 - 49
français
M
ONTAGE
, M
ISE
E
N
S
ERVICE
E
T
E
NTRETIEN
français
Démontage des modules
Décrocher avec un tournevis le crochet d’emboîtement supérieur sur la rainure frontale de démontage
Extraire latéralement le bloc partiel / le module
Fixation du bloc de vannes
Profil normalisé
Montage
Accrocher le bloc de vannes avec la
rainure supérieure dans le profil
normalisé.
Emboîter la pièce de serrage inférieure
dans le profil normalisé.
Serrer les vis sur les pièce de serrage.
Démontage
Dévisser les vis de serrage
(env. 4 tours).
Enlever le bloc du profil normalisé, vers
le haut.
Module de
raccordement
Profil normalisé
35 x 15 ou 35 x 7,5
EN 50022
Fixation murale
Raccordement électrique
turnant de 180 °

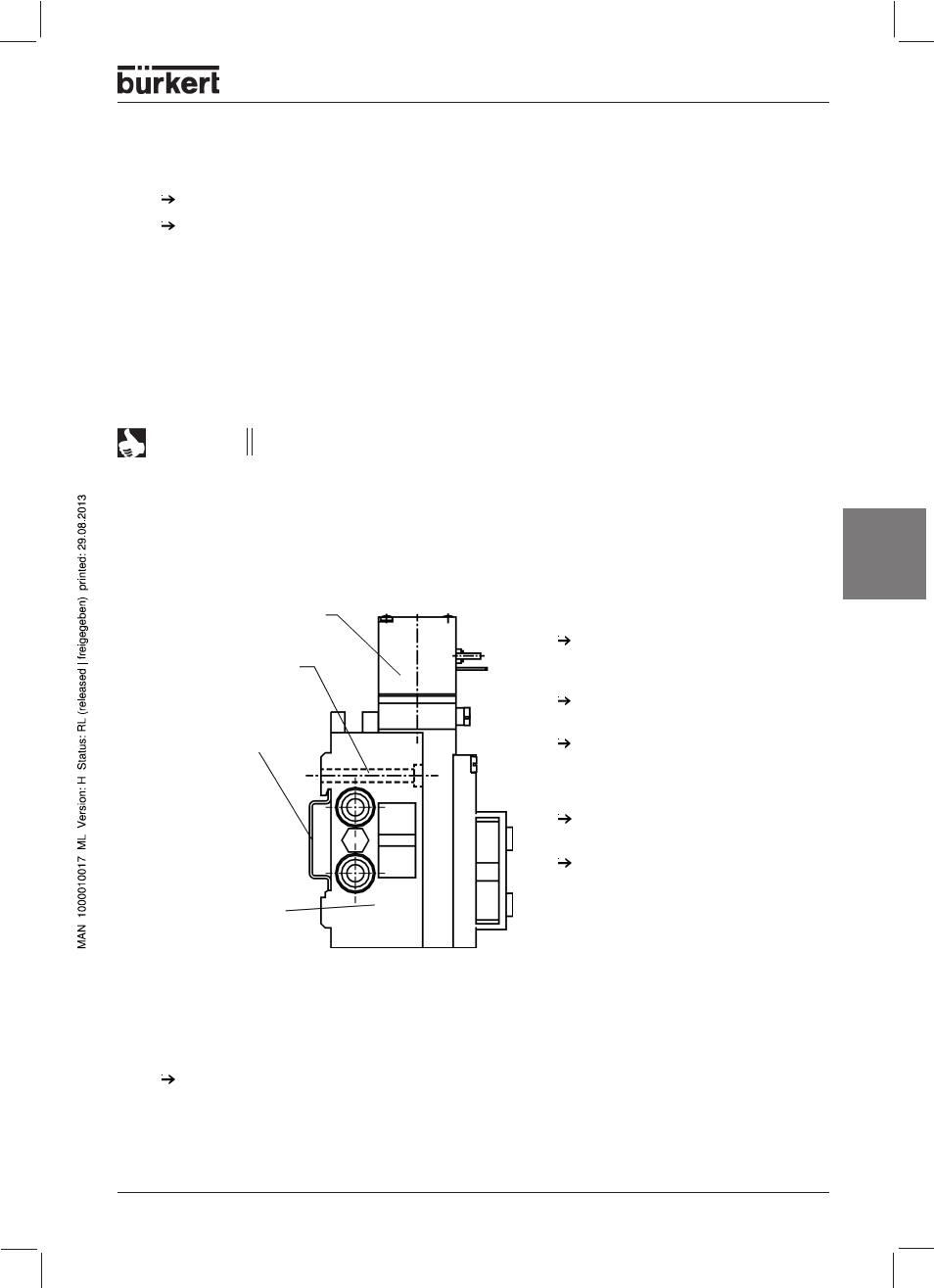

Figure 2: Fixation du bloc de vannes
Autres possibilités d’application du module de raccordement - à
droite -
• En tant que module diviseur pour des cas particuliers d’application, pour la réalisation de plusieurs
étages de pression de service en un seul bloc:
• Alimentation supplémentaire en cas de grands blocs de vannes
REMARQUE Briser si nécessaire les points de passage des raccordements 1 et 3.
Montage mural
Fixer le bloc de vannes avec 4 vis M4 directement contre la paroi.
