Donnes de programmation / Datos de programación
Code ID / Código ID 177 dez / déc/dec. (B1 hex)
Espace d’adresse dans la commande
Espacio de direcciones en el mando
- Entrée / IEntrada 0 bit
- Sortie / Salida 4 bit
Espace d’adresse PCP pas présent
Espacio de direcciones PCP no disponible
Largeur de données dans INTERBUS 4 bit
Anchura de datos en el INTERBUS 4 bits
Code de longueur /Código de longitud 65 dez / dec./déc (41 hex)
Message d’erreur du module /
Mensaje de avería de módulo aucun / Ninguno
Connexion des registres de données
Configuración del registro de datos
D3 D2 D1 D0
- - - OUT
Caractéristiques techn./Datos técnicos Caractéristiques techn./Datos técnicos Caractéristiques techn./Datos técnicos
forme C)
forme A)
onexiones
onexiones
ministro de
és del bus)
comprise)
ndulación)
- 1,5 mm²
1,5 mm 2

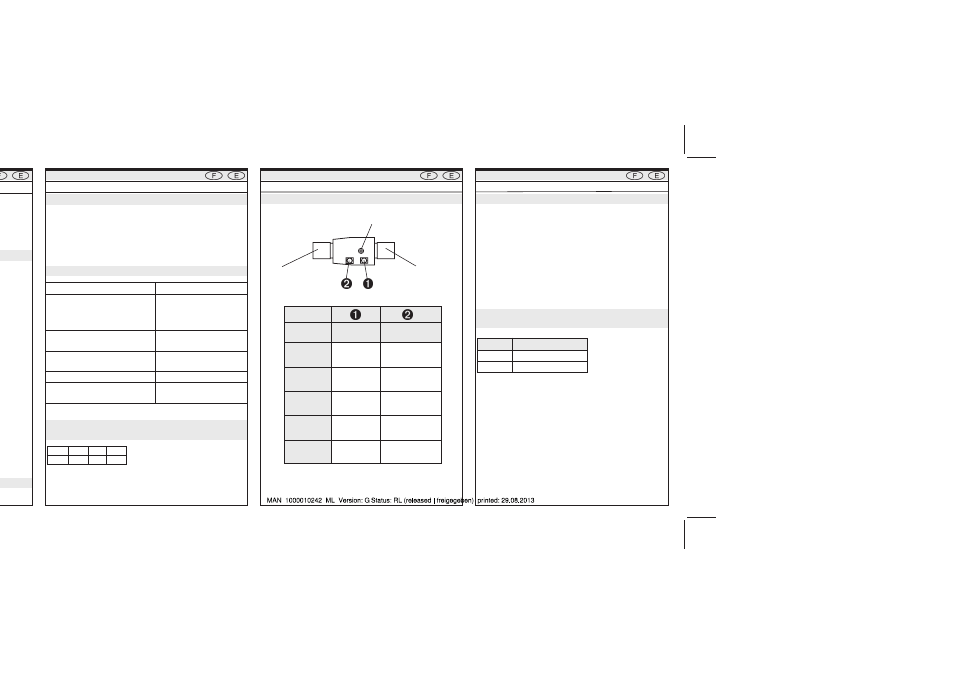

Raccordements et LEDs / Conexións y LEDs Boîtier / Caja
Mode de protection /Insulation IP 65
Matière boîtier/ Material PA (Polyamide)
Dimensions / Dimensiones 32x32x65 mm
Fixation / Fijación
Type/Tipo Vis à tête cylindrique
Tornillo cilíndrico
2510 M2,5x45
2511 M3x45
Température limite permanente /
Temperatura de servicio
0 à/a 55°C
Données de commande / Datos de pedido
(type 2510 /2511 IB-LOOP)
Vis de fixation
Tornillo de fijación
Tableau 1: Affichages d’état
Tabla 1: Indicaciones de estado
QUICKON
Raccordement de bus, sortie
Conexión de bus, salida
LED
Affichage Diagnostic État de sortie
Indicacion Diagnosis Estado salida
Couleur verte jaune
Color verde amarillo
allumée Power off pas enclenché
sí desconectado
éteinte - enclenché
no - conectado
allumée (const.) bus actif -
sí (constante) bus activo -
clignotante bus pas actif -
dentellea bus inactivo -
Tabelle 2: Données de commande type 2510 /2511 IB-LOOP
Table 2: Datos de pedido
Sortie / Salida
Puissance de couplage
Potencia de conmutación
max. 5 W
Courant / Corriente max. 210 mA
pas à l’épreuve des courts-circuits
no resistente al circuito
Tension / Tensión 24V ± 10 %
QUICKON
Raccordement de bus, entrées
Conexión de bus, entrada
Type / Tipo N° cde / N° de pedido
2510 138 781 T
2511 sur demande / a petición
Sous resérve de modification techniques. / Nos reservamos el
derecho de llevar a cabo modificaciones tècnicas sin previo aviso.
