36
Instandhaltung
11.1.2. Ventilsatz tauschen
Pendelteller
Dichtungs-
halter
Sitzdichtung
Zentrierung
Graphitdichtung
Spindel
Schlüssel-
fläche

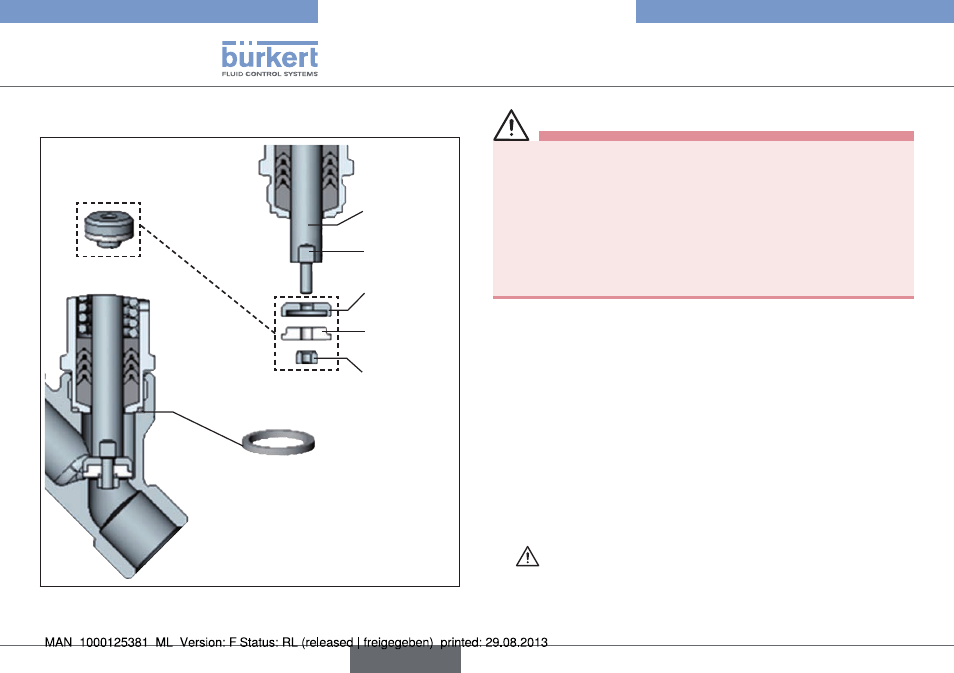

Bild 7: Ventilsatz
WARNUNG!
Verletzungsgefahr durch beschädigte Geräte!
Durch Montagearbeiten mit falschem Werkzeug kann das Gerät
beschädigt werden.
• Zur Demontage des Antriebs vom Ventilgehäuse einen Gabel-
schlüssel, keinesfalls eine Rohrzange verwenden.
Durch ein zu großes Anziehdrehmoment, kann das Spindelge-
winde beschädigt werden.
• Anziehdrehmoment beachten (40 ± 3 Nm)
Vorgehensweise:
→
Spindel an der Schlüsselfläche mit Gabelschlüssel (SW 7)
gegenhalten.
→
Zentrierung mit einem passenden Gabelschlüssel (SW 5,5)
vorsichtig lösen, um das Spindelgewinde nicht zu beschädigen.
→
Zentrierung abschrauben.
→
Dichtungshalter mit Sitzdichtung abziehen.
→
Neuen Dichtungshalter und neue Sitzdichtung auf die Spindel
stecken.
→
Klebstoff (Loctite 640) auf Spindelgewinde auftragen.
→
Zentrierung aufschrauben und mit einem passenden Gabel-
schlüssel (SW 5,5) anziehen.
Anziehdrehmoment ( 40 ± 3 Nm) beachten!
Typ 2000 INOX
deutsch
