Burkert Type 0290 - Manual (Page 8)

17
5.4 Elektrische Installation
GEFAHR!
Verletzungsgefahr durch Stromschlag!
▶ Vor Eingriffen in Gerät oder Anlage Spannung abschalten und vor
Wiedereinschalten sichern!
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
WARNUNG!
Verletzungsgefahr durch Stromschlag bei fehlendem Schutz-
leiterkontakt zwischen Spule und Gehäuse!
▶ Schutzleiter immer anschließen!
▶ Schutzleiterkontakt nach der Spulenmontage prüfen!
Kurzschlussgefahr bzw. Austritt von Medium bei undichten
Verschraubungen.
▶ Auf einwandfreien Sitz der Dichtungen achten!
▶ Spule und Gerätesteckdose bzw. Ventil und Rohrleitungen sorgfältig
verschrauben!
Spannung und Stromart laut Typschild beachten.
Maximale Restwelligkeit bei Gleichstrom 10 %.
max. 1 Nm
Dichtung
Zugelassene Gerätesteckdose
z. B. Typ 2508 oder andere
geeignete Gerätesteckdose nach
DIN EN 175301-803 Form A

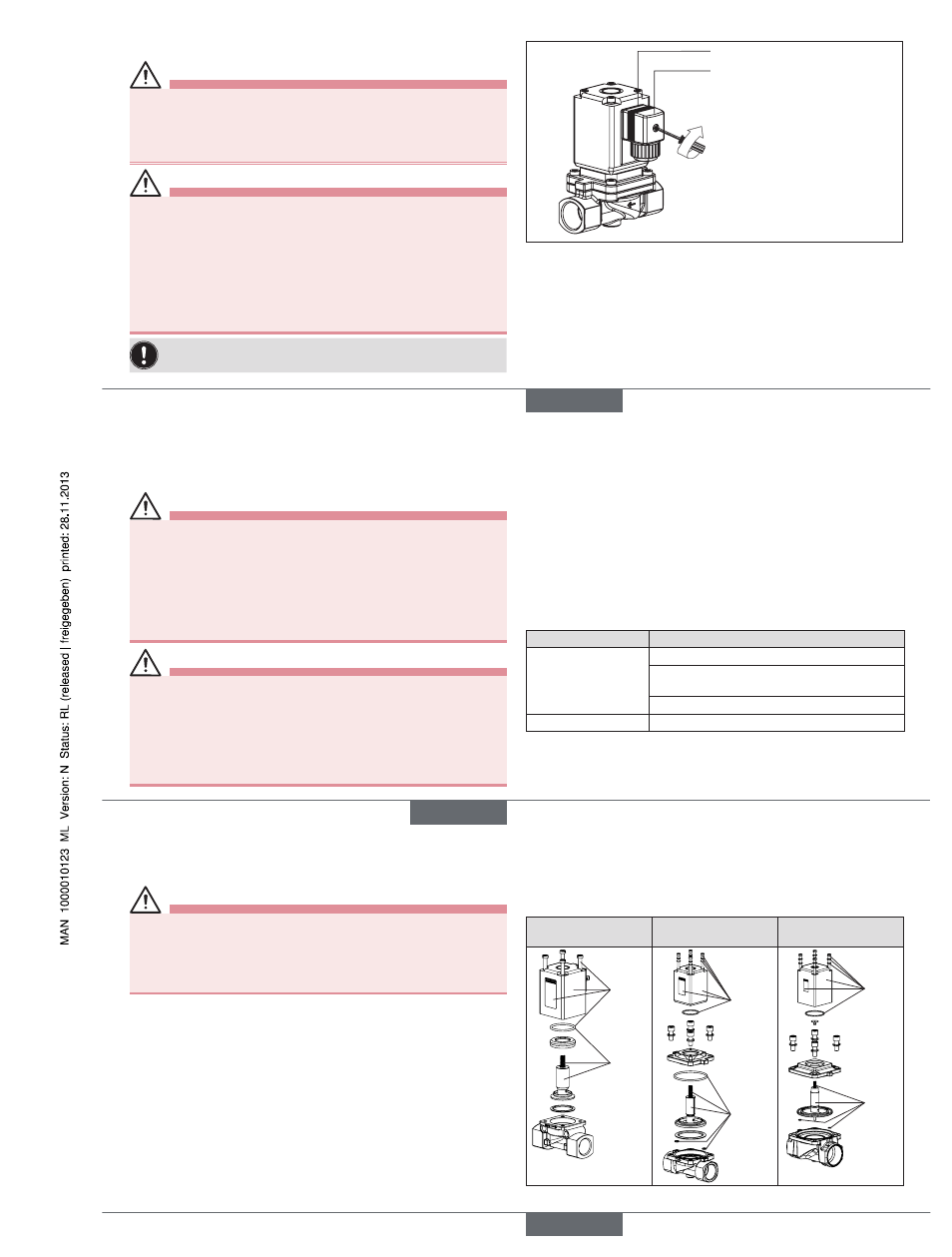

Bild 1: Elektrische Installation
→
Gerätesteckdose (zugelassene Typen siehe Datenblatt) fest-
schrauben, dabei maximales Drehmoment 1 Nm beachten.
→
Korrekten Sitz der Dichtung überprüfen.
→
Schutzleiter anschließen und elektrischen Durchgang zwischen
Spule und Gehäuse prüfen.
deutsch
18
6 WARTUNG, FEHLERBEHEBUNG
6.1 Sicherheitshinweise
GEFAHR!
Verletzungsgefahr durch hohen Druck in der Anlage!
▶ Vor dem Lösen von Leitungen und Ventilen den Druck abschalten
und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
▶ Vor Eingriffen in Gerät oder Anlage Spannung abschalten und vor
Wiedereinschalten sichern!
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
WARNUNG!
Verletzungsgefahr bei unsachgemäßen Wartungsarbeiten!
▶ Die Wartung darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Wartung einen kontrollierten Wiederanlauf gewährleisten.
6.2 Störungen
Überprüfen Sie bei Störungen ob
• das Gerät vorschriftsmäßig installiert ist,
• der elektrische und fluidische Anschluss ordnungsgemäß ausgeführt
ist,
• das Gerät nicht beschädigt ist,
• alle Schraubverbindungen fest angezogen sind,
• Spannung und Druck anliegen,
• die Rohrleitungen schmutzfrei sind.
Störung Mögliche Ursache
Ventil schaltet nicht Kurzschluss oder Spulenunterbrechung
Mediumsdruck außerhalb des zulässigen
Druckbereichs
Kern/Kernraum verschmutzt
Ventil schließt nicht Innenraum des Ventils verschmutzt
Falls das Ventil dennoch nicht schaltet, wenden Sie sich bitte an Ihren
Bürkert-Service.
deutsch
19
7 ERSATZTEILE
VORSICHT!
Verletzungsgefahr, Sachschäden durch falsche Teile!
Falsches Zubehör und ungeeignete Ersatzteile können Verletzungen
und Schäden am Gerät und dessen Umgebung verursachen.
▶ Nur Originalzubehör sowie Originalersatzteile der Firma Bürkert
verwenden.
7.1 Ersatzteile bestellen
Die Ersatzteilsätze SET 1 (Spulensatz) oder SET 3 (Verschleißteilsatz)
können Sie unter der Identnummer des Geräts bestellen.
7.2 Übersicht Ersatzteilsätze
SET 1 = Spulensatz
SET 3 = Verschleißteilsatz
DN 12 DN 20, DN 25
DN 32, DN 40,
DN 50, DN 65
SET 1
SET 3
SET 1
SET 3
SET 1
SET 3
Bild 2: Übersicht Ersatzteilsätze
deutsch
Typ 0290
