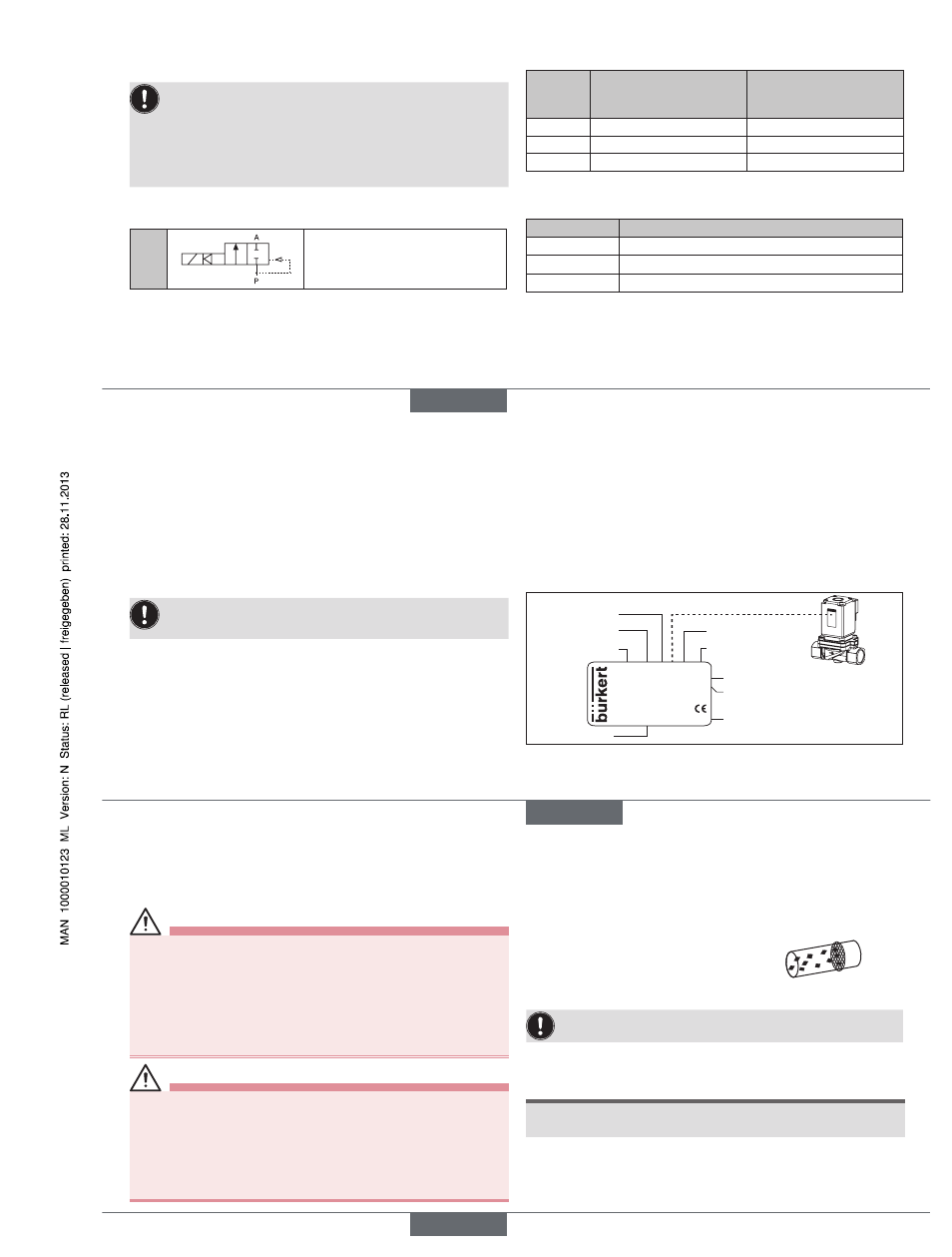

4 TECHNISCHE DATEN
4.1 Betriebsbedingungen
Folgende Werte* sind auf dem Typschild angegeben:
• Spannung (Toleranz ± 10 %) / Stromart
• Spulenleistung (Wirkleistung in W – betriebswarm)
• Druckbereich
• Gehäusewerkstoff Messing (MS) oder Edelstahl (VA)
• Dichtwerkstoff FKM, EPDM, NBR
* siehe nachfolgende Typschildbeschreibung
Wirkungsweise 2/2-Wege-Ventil:
A
(NC)
2/2-Wege-Ventil,
direktwirkend, stromlos Ausgang A
entlastet
Schutzart: IP65 nach DIN EN 60529 / IEC 60529 mit
sachgemäß angeschlossener und montierter
Gerätesteckdose, z. B. Bürkert Typ 2508
Umgebungstemperatur: max. +55 °C
Zulässige Mediumstemperatur in Abhängigkeit von Dichtwerkstoff
und Spulenausführung:
Dicht-
werkstoff
Ausführung mit
Hochleistungsspule oder
Gleichrichter AC/DC*
Ausführung ohne
Elektronik 50 Hz, 60 Hz*
NBR -10 ... +80 °C -10 ... +80 °C
FKM 0 ... +90 °C 0 ... +120 °C
EPDM -30 ... +90 °C -30 ... +100 °C
* Typschildangaben
Zulässige Medien in Abhängigkeit vom Dichtwerkstoff:
Dichtwerkstoff Zulässige Medien
NBR Neutrale Medien, Druckluft, Wasser, Hydrauliköl
FKM Per-Lösungen, heiße Öle
EPDM Öl- und fettfreie Medien, z. B. Heißwasser
deutsch
15
Betriebsdauer
Wenn auf dem Typschild nicht anders angegeben, ist das Magnetsystem
für Dauerbetrieb geeignet.
Bei Ausführung mit Hochleistungsspule sind maximal 6 Schaltungen
pro Minute möglich. Dies betrifft Geräte mit folgender Leistung
(Typschildangabe):
80/6 W
90/7 W 100/9 W
120/8,5 W 120/10 W 130/9 W
Wichtiger Hinweis zur Funktionssicherheit bei Dauerbetrieb!
Bei langem Stillstand wird eine Mindestbetätigung von
1–2 Schaltungen pro Tag empfohlen.
Lebensdauer
Hohe Schaltfrequenz und hohe Drücke verringern die Lebensdauer.
4.2 Konformität
Der Typ 0290 ist konform zu den EG-Richtlinien entsprechend der
EG-Konformitätserklärung.
4.3 Normen
Die angewandten Normen, mit denen die Konformität mit den EG-
Richtlinien nachgewiesen wird, sind in der EG-Baumusterprüfbeschei-
nigung und/oder der EG-Konformitätserklärung nachzulesen.
4.4 Typschild (Beispiel)
0290 A 20,0 FKM VA
Made in Germany
00153212 W1Y LU
230 V 50 Hz 16 W
G 3/4 P N 0 - 16 bar
Typ
Wirkungsweise
Nennweite
Dichtwerkstoff
Gehäusewerkstoff
Identnummer
Hersteller-Code
Spannung, Frequenz, Leistung
Leitungsanschluss, Druckbereich
deutsch
16
5 MONTAGE
5.1 Sicherheitshinweise
GEFAHR!
Verletzungsgefahr durch hohen Druck in der Anlage!
▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten
und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
▶ Vor Eingriffen in das Gerät oder die Anlage Spannung abschalten
und vor Wiedereinschalten sichern!
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Montage!
▶ Die Montage darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
5.2 Vor dem Einbau
Einbaulage: Die Einbaulage ist beliebig. Vorzugsweise: Antrieb oben.
→
Rohrleitungen vor dem Einbau auf Verschmutzungen überprüfen und
gegebenenfalls reinigen.
Schmutzfilter: Für die sichere Funktion des
Magnetventils muss vor dem Ventileingang ein
Schmutzfilter ( ≤ 400 µm) eingebaut werden.
5.3 Einbau
Dichtmaterial darf nicht in das Gerät gelangen.
→
Das Gerät mit geeignetem Werkzeug (Gabelschlüssel) am Gehäuse
festhalten, in die Rohrleitung einschrauben.
HINWEIS!
Vorsicht Bruchgefahr!
• Die Spule darf nicht als Hebelarm benutzt werden.
→
Durchflussrichtung beachten:
Der Pfeil auf dem Gehäuse kennzeichnet die Durchflussrichtung
(keine Funktion in entgegengesetzter Durchflussrichtung).
