VI. Programowanie czujek

Przed rozpoczęciem programowania należy zdjąć górną część obudowy radiowego modułu wskaźnikowego z jego dolnej części.
W

tym celu odkręć śrubę znajdującą się na dole i rozłącz części obudowy. Podłącz zasilacz do zasilania elektrycznego i włóż wtyczkę

gniazdową do radiowego modułu wskaźnikowego.

1. Ogólne funkcje przycisków:

• Przycisk SELECT (Ta1): Wybór menu / wartości / stref

• Przycisk SET

(Ta2):

Potwierdzenie wyboru, częściowo z opóźnieniem 4-sekundowym (trzymaj przycisk
wciśnięty)

• Przycisk ESC

(Ta3):

Anulowanie, przejście o krok wstecz

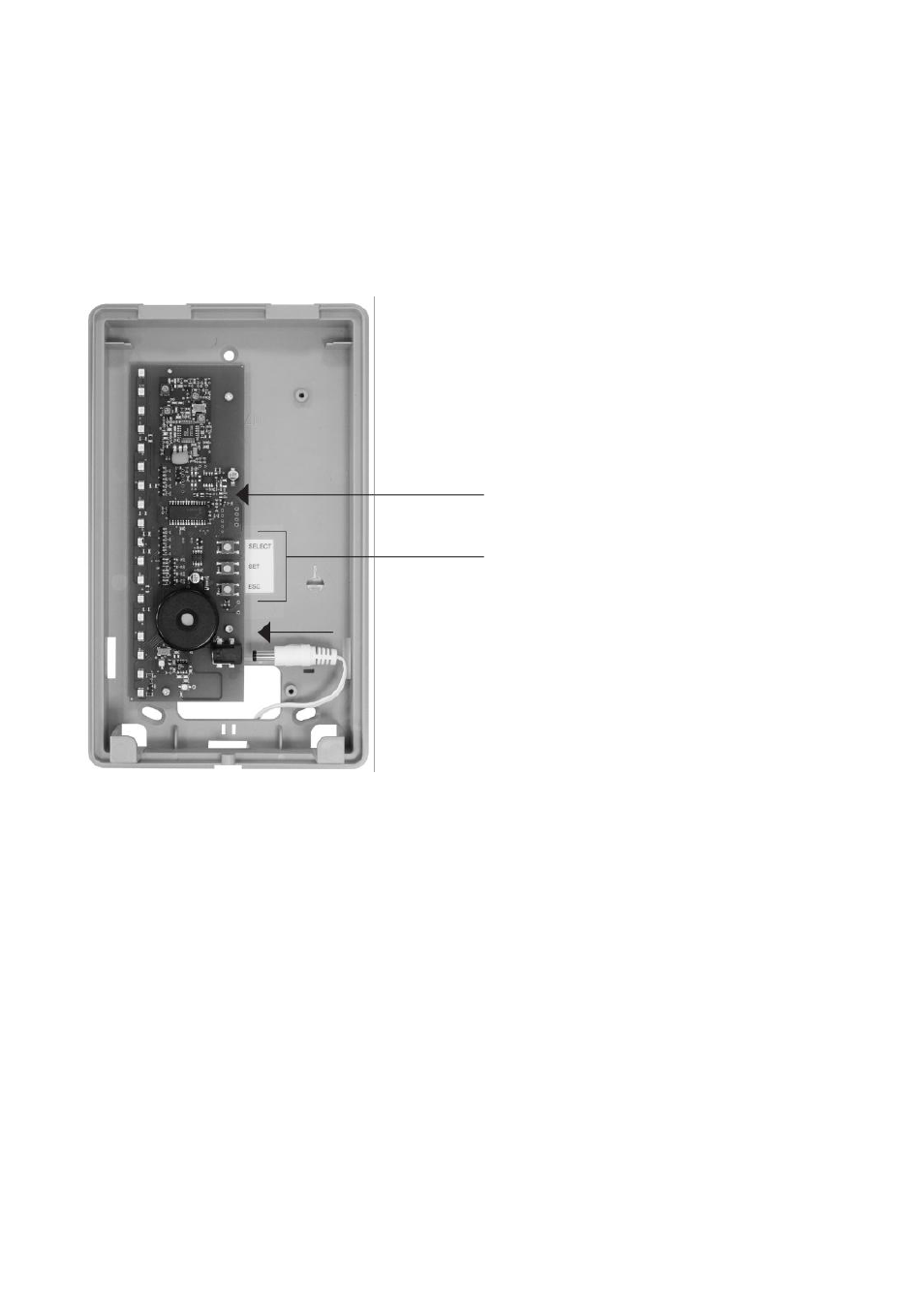

Przełącznik DIP

Przyciski

2. Funkcje przełącznika DIP:

• DIP 1

Monitorowanie Supervision wł./wył. (patrz punkt VI. Wskazówki)

• DIP 2

Monitorowanie zakłóceń radiowych wł./wył.

Obie funkcje są fabrycznie włączone (zalecane ustawienie).

Struktura menu głównego radiowego modułu wskaźnikowego:

• Submenu LED 01: Programowanie czujki

• Submenu LED 02: Kasowanie czujki

• Submenu LED 03: Wskaźnik poziomu sygnału radiowego czujki

• Submenu LED 16: Kasowanie wszystkiego (reset fabryczny)

Poruszanie się po menu:

• Wybór menu głównego z trybu wyświetlania: naciśnij 1 raz przycisk SELECT

• Submenu LED 01 (programowanie czujki) można otworzyć w tym miejscu bezpośrednio przy użyciu przycisku SET 2.

• Wybór dalszego submenu: przejdź do wybranego podmenu przy użyciu przycisku 1, odpowiednia dioda

LED świeci na zielono.

• Otwieranie odpowiedniego submenu przy użyciu przycisku SET 2.

Wskazówka!

W razie przypadkowego wywołania niewłaściwego menu można opuścić je przy użyciu przycisku ESC.

Do trybu wyświetlania można przejść przez kilkakrotne wciskanie przycisku ESC.
