VI. Programmeren van de detectoren
Voor het begin van het programmeren moet het bovengedeelte van de behuizing van de draadloze displaymodule
van het onderste gedeelte worden afgenomen. Hiervoor dient de onder aanwezige schroef te worden losgedraaid en
de beide delen van de behuizing dienen te worden gescheiden. De netadapter moet op de stroomverzorging worden
aangesloten en de stekkerbus dient in de draadloze displaymodule te worden gestoken.
1. Algemene toets-functies:
• SELECT-toet s (Ta1): keuze van menu ’s / waarden / zones
• SET-toets (Ta2): bevestiging van de keuze, ten dele met 4 seconden vertraging (ingedrukt houden)
• ESC-toets (Ta3): afbreken, een stap terug

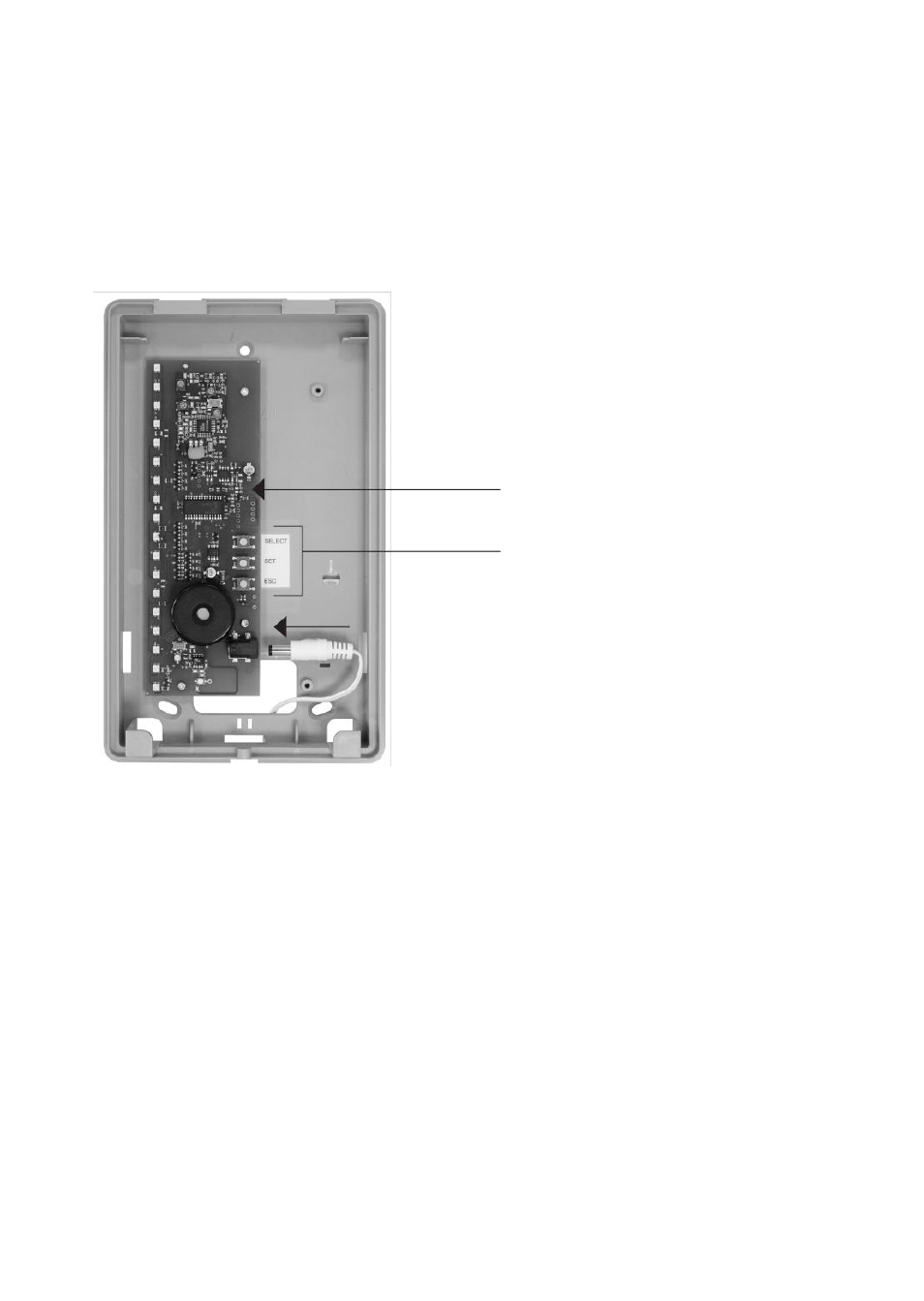

DIP-schakelaar
Toets
2. DIP-schakelaar-functies:
• DIP 1 supervisie – bewaking Aan/Uit (zie onder punt VI. Instructies)
• DIP 2 radiostoring – bewaking Aan/Uit
Beide zijn in de fabriek geactiveerd (aanbevolen instelling).
3. Hoofdmenustructuur draadloze displaymodule:
• Submenu LED 01: detector programmeren
• Submenu LED 02: detector wissen
• Submenu LED 03: signaalniveauweergave van de detector
• Submenu LED 16: alles wissen (fabrieksreset)
Navigatie in de menu ’s:
• Selecteren van het hoofdmenu uit de displaymodus SELECT-toets 1 één keer indrukken
• Submenu LED 01 (detector programmeren) kan hier direct met de SET-toets 2 worden geopend
• Selecteren van de verdere submenu’s: met SELECT-toets 1 tot aan het gewenste submenu springen,
dienovereenkomstige LED brandt groen
• Met SET-toets 2 gewenst submenu openen
Tip: Mocht er onopzettelijk een verkeerd submenu opgeroepen zijn, dan kan dit door middel van de ESC-toets
worden verlaten. Door meerdere keren op de ESC-toets te drukken is steeds weer de weergavemodus te bereiken.
