VI. Einlernen der Melder
Vor Beginn des Einlernens muss das Gehäuseoberteil des Funk-Anzeigemoduls vom Unterteil abgenommen werden.
Dazu die unten befindliche Schraube lösen und Gehäuseteile trennen. Netzteil an Stromversorgung anschließen und
Steckerbuchse am Funk-Anzeigemodul einstecken.
1. Allgemeine Tasten-Funktionen:
• SELECT-Tast e (Ta1): Auswahl von Menüs / Werten / Zonen
• SET-Taste (Ta2): Bestätigung der Auswahl, teilweise mit 4 Sekunden Verzögerung (gedrückt halten)
• ESC-Taste (Ta3): Abbruch, einen Schritt zurück

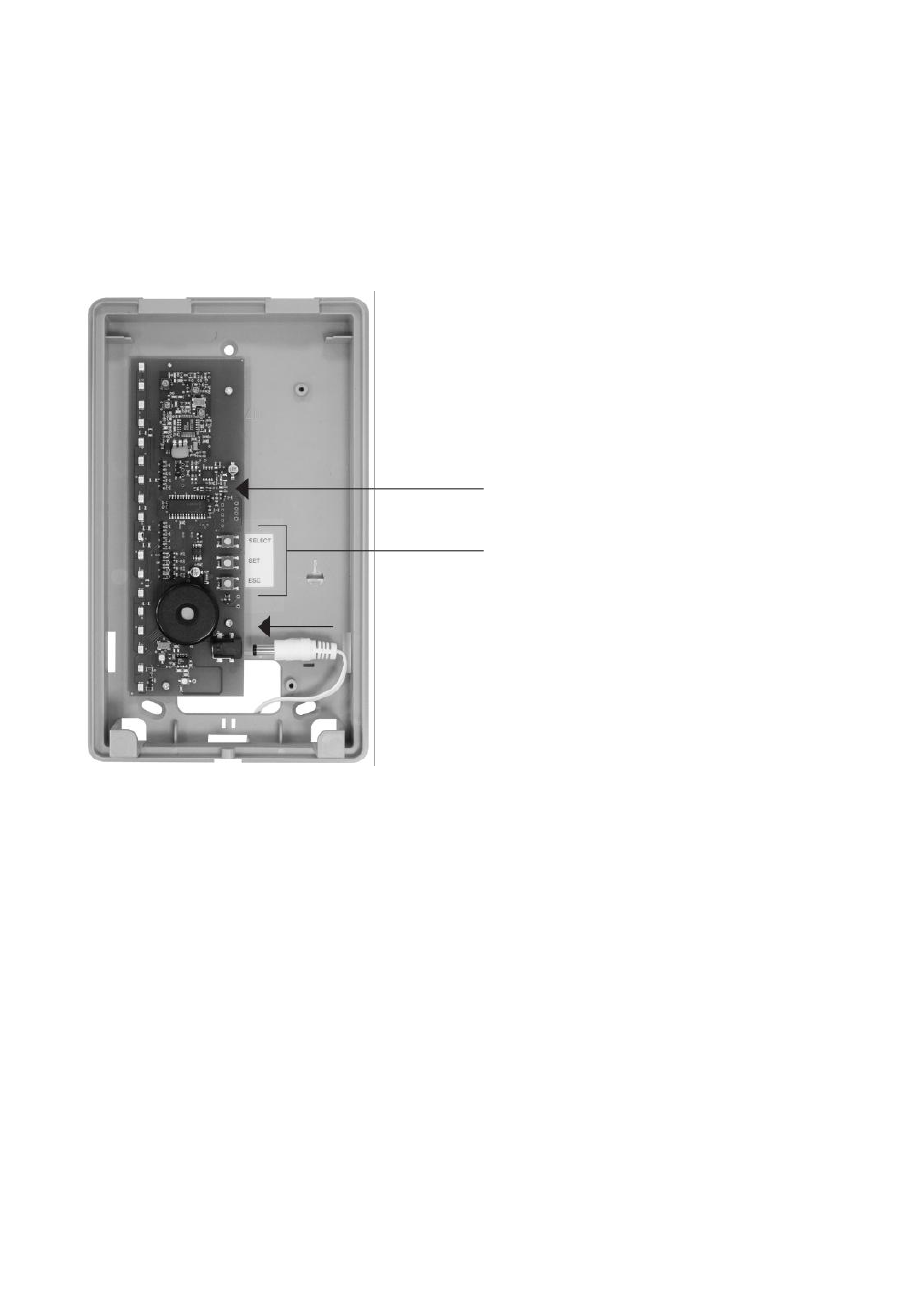

DIP-Schalter
Tasten
2. DIP-Schalter-Funktionen:
• DIP 1 Supervisions-Überwachung Ein/Aus (siehe unter Punkt VI. Hinweise)
• DIP 2 Funkstörungs-Überwachung Ein/Aus
Beides ist werksseitig aktiviert (empfohlene Einstellung).
3. Hauptmenüstruktur Funk-Anzeigemodul:
• Untermenü LED 01: Melder einlernen
• Untermenü LED 02: Melder löschen
• Untermenü LED 03: Funkpegelanzeige Melder
• Untermenü LED 16: Alles löschen (Werksreset)
Navigation in den Menüs:
• Anwählen des Hauptmenüs aus dem Anzeigemodus: SELECT-Taste 1 einmal betätigen
• Untermenü LED 01 (Melder einlernen) kann hier direkt mit der SET-Taste 2 geöffnet werden
• Anwählen der weiteren Untermenüs: mit SELECT-Taste 1 bis zum gewünschten Untermenü springen,
entsprechende LED leuchtet grün
• Mit SET-Taste 2 gewünschtes Untermenü öffnen
Tipp: Sollte unbeabsichtigt ein falsches Untermenü aufgerufen worden sein, kann dieses mittels der ESC-Taste
verlassen werden. Durch mehrmaliges Betätigen der ESC-Taste ist immer wieder der Anzeigemodus zu erreichen.
