9

REV

4

06/24/2014

C-2145

C-2145

ARNOTT COIL SPRING CONVERSION KIT

FOR

2006-2012

LAND ROVER RANGE ROVER

FRONT COIL STRUT INSTALLATION

1.

INSTALLATION IS IN THE REVERSE ORDER OF AIR STRUT REMOVAL.

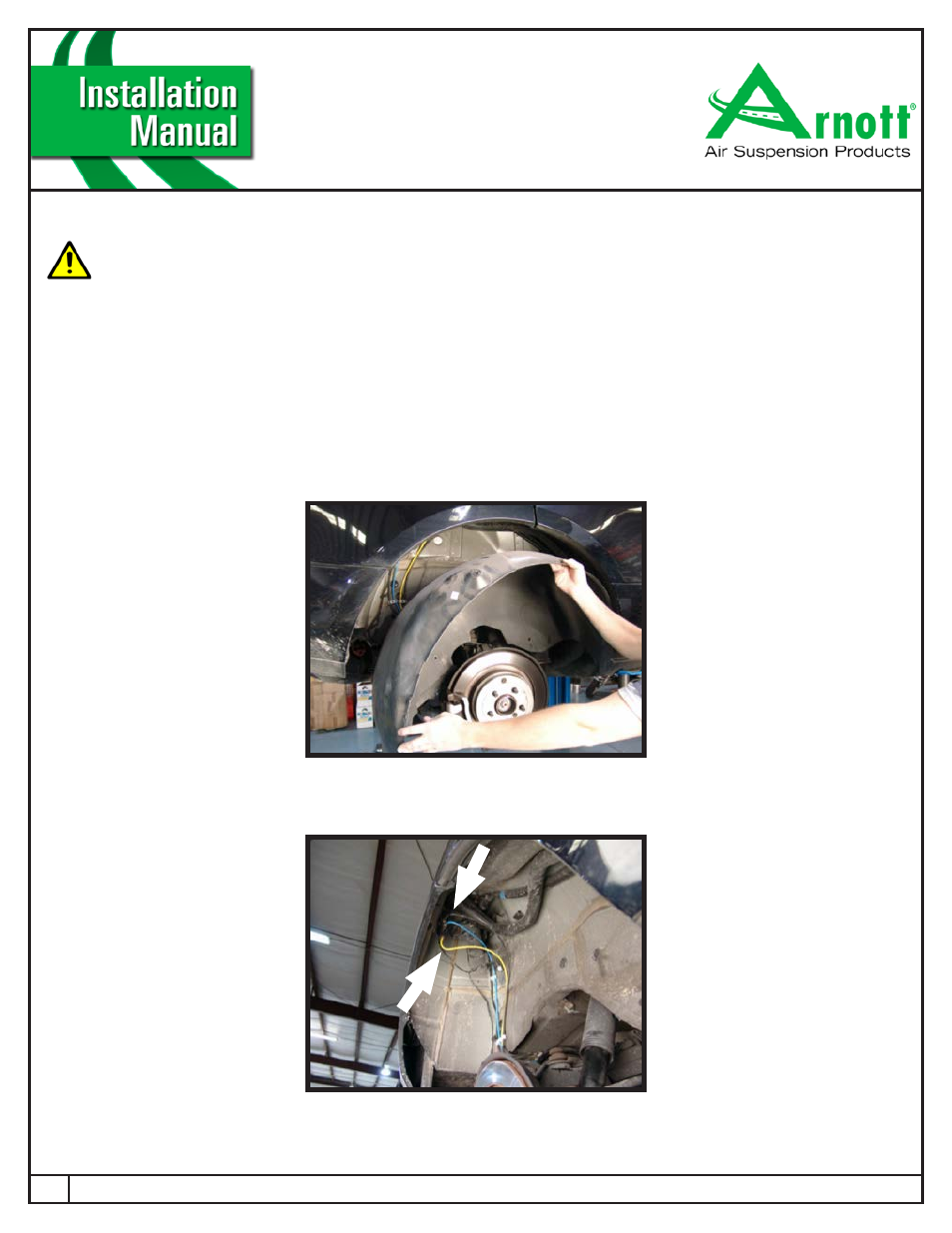

REAR AIR SPRING REMOVAL

1.

THE REAR AIR SUSPENSION VALVE BLOCK IS LOCATED IN THE RIGHT WHEEL WELL, REMOVAL OF

THE INNER FENDER WELL IS NECESSARY. (FIGURE 30-1)

Tighten all nuts and bolts to manufacturer's specifications during the installation process.

2.

WITH THE WHEEL WELL REMOVED, LOCATE THE VALVE BLOCK AND AGAIN DRAIN THE AIR FROM THE

AIR SPRINGS BY LOOSENING THE YELLOW AND BLACK AIR LINES. (FIGURE 30-2)

FIGURE 20-1

FIGURE 30-2

FIGURE 20-2
